一种用于冷却塔的自动排气的布水系统及冷却塔的制作方法

本申请涉及冷却塔，具体涉及一种用于冷却塔的自动排气的布水系统及冷却塔。

背景技术：

1、布水系统是逆流式冷却塔中的一个重要组成部分，其布水效果的好坏，直接影响冷却塔的运行效率。相关技术中，布水系统包括进水管、布水管和设置于布水管上的喷水嘴，布水管设置于填料的顶部，且在水平面内延伸布置，进水管连接于布水管，水通过进水管后，进入布水管并最终由布水管上的喷水嘴喷出。其中，布水管内的液体混有空气，形成气泡，影响到水的均匀分布，在沿布水管的延伸路径上，水压在逐级变化，沿布水管长度方向依次设置的喷水嘴水压不一致，各喷水嘴喷淋的水量不等，导致布水面积会缩小，填料面上出现有些位置布不到水的现象（出现干区现象），使冷却塔的冷却效率下降。

技术实现思路

1、为了解决上述技术缺陷之一，本申请实施例中提供了一种用于冷却塔的自动排气的布水系统及冷却塔，以解决现有技术中，布水系统的管道内存在有气泡，影响水的均匀分布的技术问题。

2、本申请采用如下技术方案：

3、本申请第一目的在于提供一种用于冷却塔的自动排气的布水系统，包括：

4、末级布水管道，所述末级布水管道位于水平面内；

5、中级布水管道，所述中级布水管道连接于所述末级布水管道；

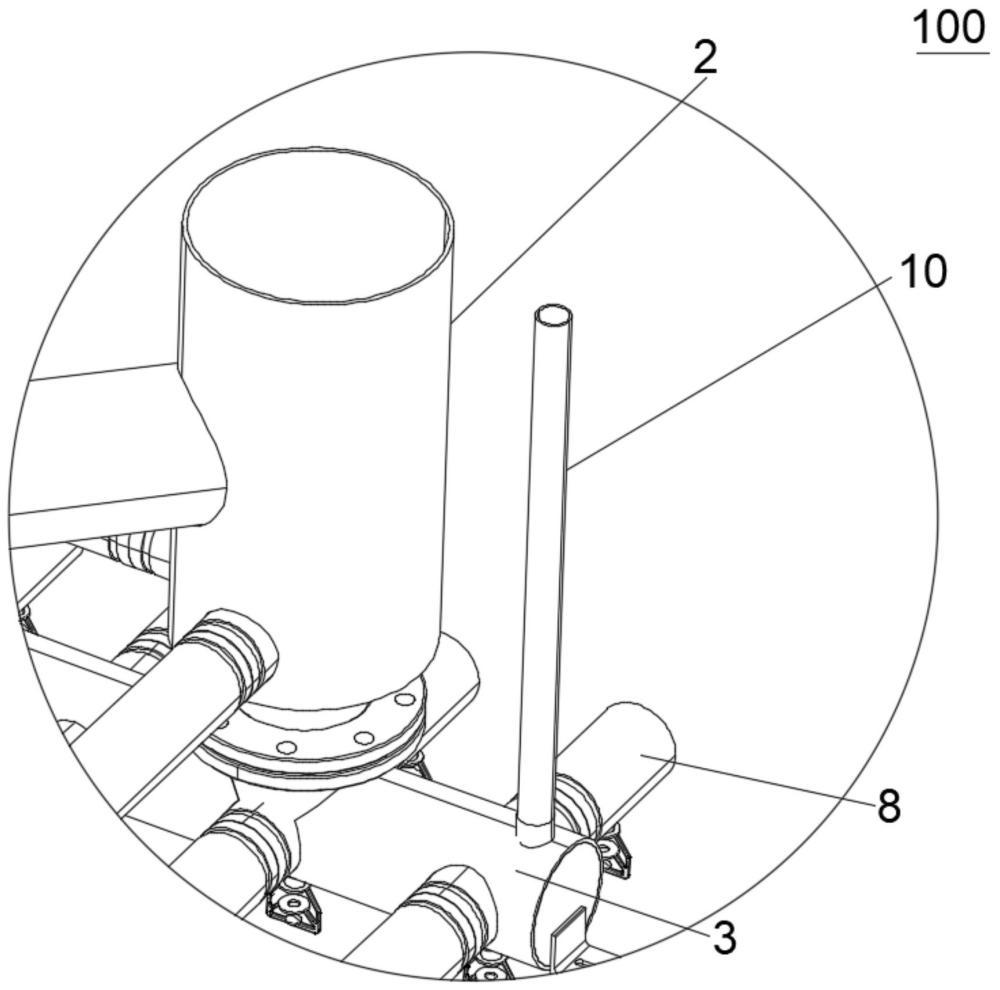

6、排气管，所述排气管连接于所述末级布水管道，所述排气管的管径小于所述末级布水管道，所述排气管连接于所述末级布水管道的顶端，且所述排气管连通所述末级布水管道，其中，液体依次经中级布水管道和末级布水管道后排出。

7、可选地，所述排气管位于所述末级布水管道沿长度方向的端部。

8、可选地，所述末级布水管道至少两端分别设置所述排气管。

9、可选地，所述中级布水管道位于所述末级布水管道的顶部，且所述中级布水管道平行于所述排气管。

10、可选地，在沿垂直所述水平面的方向上，所述排气管的延伸长度和所述中级布水管道的延伸长度相等。

11、可选地，所述排气管的管径小于所述中级布水管道的管径。

12、可选地，所述末级布水管道沿长度方向的两端封闭。

13、可选地，用于冷却塔的自动排气的布水系统，包括多个分水管，各所述分水管均设置于所述末级布水管道，各所述分水管沿所述末级布水管道的长度方向依次间隔设置，所述分水管上连接有喷水嘴。

14、可选地，每一末级布水管道上连接有至少两个中级布水管道；

15、各中级布水管道以所述末级布水管道的中部为中心，对称地设置于所述末级布水管道上。

16、本申请第二目的在于提供一种冷却塔，包括上述的用于冷却塔的自动排气的布水系统。

17、通过采用上述技术方案，使得本申请具有如下有益效果：

18、本申请的布水系统在末级布水管道上设置排气管，能有效地将布水系统内的气泡排出，同时，排气管与外界空气连通，使得中级布水管道、末级布水管道和排气管形成u型管结构，保证了布水系统内的水流速、水压均匀、向各分水管和喷水嘴的水压也是一致的，各喷水嘴喷淋的水量相等，达到均匀布水的效果。

1.一种用于冷却塔的自动排气的布水系统，其特征在于，包括：

2.根据权利要求1所述的一种用于冷却塔的自动排气的布水系统，其特征在于，所述排气管位于所述末级布水管道沿长度方向的端部。

3.根据权利要求1所述的一种用于冷却塔的自动排气的布水系统，其特征在于，所述末级布水管道至少两端分别设置所述排气管。

4.根据权利要求1所述的一种用于冷却塔的自动排气的布水系统，其特征在于，所述中级布水管道位于所述末级布水管道的顶部，且所述中级布水管道平行于所述排气管。

5.根据权利要求4所述的一种用于冷却塔的自动排气的布水系统，其特征在于，在沿垂直所述水平面的方向上，所述排气管的延伸长度和所述中级布水管道的延伸长度相等。

6.根据权利要求1所述的一种用于冷却塔的自动排气的布水系统，其特征在于，所述排气管的管径小于所述中级布水管道的管径。

7.根据权利要求1所述的一种用于冷却塔的自动排气的布水系统，其特征在于，所述末级布水管道沿长度方向的两端封闭。

8.根据权利要求1所述的一种用于冷却塔的自动排气的布水系统，其特征在于，包括多个分水管，各所述分水管均设置于所述末级布水管道，各所述分水管沿所述末级布水管道的长度方向依次间隔设置，所述分水管上连接有喷水嘴。

9.根据权利要求1所述的一种用于冷却塔的自动排气的布水系统，其特征在于，每一末级布水管道上连接有至少两个中级布水管道；

10.一种冷却塔，其特征在于，包括上述权利要求1-9任一所述的用于冷却塔的自动排气的布水系统。
