一种浅层地热交换装置及其使用方法与流程

本发明属于新风系统，具体是指一种浅层地热交换装置及其使用方法。

背景技术：

1、浅层地热能，是指蕴藏在地球浅表层中的低温热能，主要由太阳辐射、地球内部热传导及地表水体热交换等多种因素共同作用形成，其温度相对稳定，受外界气候变化影响较小，是一种极具潜力的可再生能源。

2、目前，浅层地热能在建筑供暖、制冷及热水供应等领域得到了广泛应用。然而，现有的浅层地热交换装置大多采用地下横向铺管的方式，即通过挖掘较大的施工区域，将管道水平铺设在土壤中，以实现与地下热量的交换，这种铺设方式不仅施工面积大、操作繁琐，且易受地壳运动影响，如土壤沉降、地震等自然灾害可能导致管道变形甚至损坏，影响系统的稳定性和使用寿命。

3、此外，现有的浅层地热交换装置在功能设计上较为单一，主要关注于热量的交换与传递，而忽略了空气质量的改善，在空气流通过程中，缺乏有效的消毒杀菌机制，无法有效去除空气中的细菌、病毒等有害物质，存在一定的健康风险。

技术实现思路

1、为了解决上述的问题，本发明提出了一种浅层地热交换装置及其使用方法。

2、本发明采取的技术方案如下：本发明提供了一种浅层地热交换装置，包括地下管道，所述地下管道的内部底端设有支撑槽，所述地下管道的上端可拆卸设有支撑台，所述地下管道内设有多个恒温组件，所述恒温组件的上端贯通连接恒温出风管道，所述支撑台的侧壁设置风机，所述风机的一侧贯通连接进风管道的一端，所述进风管道的另一端贯通连接恒温组件上。

3、进一步地，所述恒温组件包括垂直通风管道，所述垂直通风管道的外侧壁上设有螺旋通风管道，所述螺旋通风管道的上端设有进风口，所述螺旋通风管道的下端设有出风口。

4、进一步地，所述垂直通风管道的上端贯通连接恒温出风管道的一端，所述进风管道的另一端贯通连接进风口。

5、进一步地，所述支撑槽的内部底端设有水泵，所述水泵的输出端连接输出管的一端，所述输出管的另一端设于地下管道的外侧。

6、进一步地，所述恒温出风管道的内侧壁上设有消毒喷头一，所述垂直通风管道的内侧壁上设有消毒喷头二，所述消毒喷头一外接消毒装置，所述消毒喷头二外接消毒装置。

7、进一步地，所述垂直通风管道的内侧壁上设置紫外线杀菌灯。

8、本方案还公开了一种浅层地热交换装置的使用方法，主要包括如下步骤：

9、步骤一：首先将地下管道埋入地下，将多个恒温组件首位连接，上端的恒温组件连接进风管道，下端的恒温组件坐落在支撑槽上；

10、步骤二：启动风机，将外部的气流抽进进风管道，随后从进风口进入螺旋通风管道内，从出风口进入下一个恒温组件的螺旋通风管道，最后进入地下管道的底端，再此过程中，螺旋通风管道内的气流的温度被地下温度加热或降温；

11、步骤三：恒温后的气流从下端的恒温组件下端进入垂直通风管道内，启动垂直通风管道内的紫外线杀菌灯和消毒喷头二对恒温的气流进行杀菌消毒，消毒后的恒温进入恒温出风管道内，通过消毒喷头一再次进行消毒处理，最后进入房屋内，消毒装置通过增压泵将消毒剂输送给消毒喷头二和消毒喷头一，通过启动水泵将支撑槽内产生的水排出地下管道。

12、采用上述结构本发明取得的有益效果如下：

13、(1)通过地下管道与恒温组件的结合，充分利用了地热能这一稳定且可持续的自然资源，地下温度相对稳定，不受外界气候变化影响大，因此能够提供稳定的加热或冷却效果，减少了对传统能源的依赖，提高了能源利用效率。

14、(2)采用地热能作为主要的温度调节手段，减少了化石燃料的燃烧，从而降低了温室气体排放和其他有害物质的释放，有利于环境保护和减缓气候变化。

15、(3)紫外线杀菌灯、消毒喷头一和消毒喷头二能够有效地对经过的气流进行杀菌消毒，提高了进入室内空气的清洁度和安全性，特别适用于对空气质量有较高要求的场所。

16、(4)多个恒温组件的首尾连接的设置，且是竖直铺设，不容易受地壳运动影响，施工操作简单，增加了灵活性，便于根据具体需求调整管道布局和恒温组件的数量，以适应不同规模和需求的建筑。

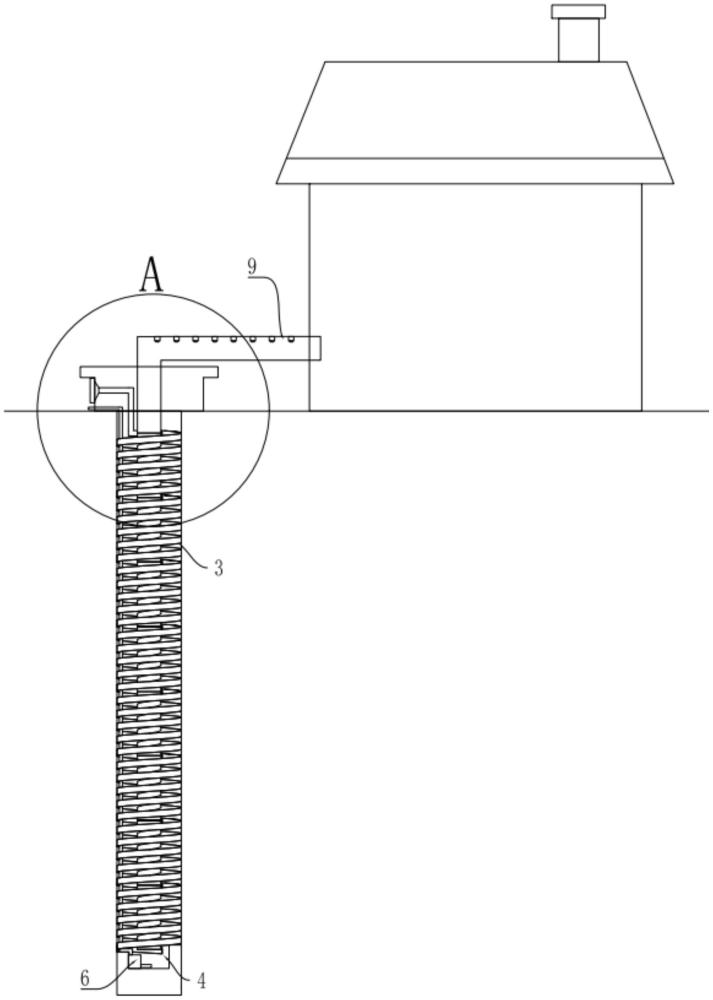

1.一种浅层地热交换装置，包括地下管道(3)，所述地下管道(3)的内部底端设有支撑槽(4)，所述地下管道(3)的上端可拆卸设有支撑台(10)，其特征在于：所述地下管道(3)内设有多个恒温组件，所述恒温组件的上端贯通连接恒温出风管道(9)，所述支撑台(10)的侧壁设置风机(5)，所述风机(5)的一侧贯通连接进风管道(15)的一端，所述进风管道(15)的另一端贯通连接恒温组件上。

2.根据权利要求1所述的一种浅层地热交换装置，其特征在于：所述恒温组件包括垂直通风管道(1)，所述垂直通风管道(1)的外侧壁上设有螺旋通风管道(2)，所述螺旋通风管道(2)的上端设有进风口(13)，所述螺旋通风管道(2)的下端设有出风口(14)。

3.根据权利要求2所述的一种浅层地热交换装置，其特征在于：所述垂直通风管道(1)的上端贯通连接恒温出风管道(9)的一端，所述进风管道(15)的另一端贯通连接进风口(13)。

4.根据权利要求3所述的一种浅层地热交换装置，其特征在于：所述支撑槽(4)的内部底端设有水泵(6)，所述水泵(6)的输出端连接输出管(12)的一端，所述输出管(12)的另一端设于地下管道(3)的外侧。

5.根据权利要求4所述的一种浅层地热交换装置，其特征在于：所述恒温出风管道(9)的内侧壁上设有消毒喷头一(8)，所述垂直通风管道(1)的内侧壁上设有消毒喷头二(16)，所述消毒喷头一(8)外接消毒装置，所述消毒喷头二(16)外接消毒装置。

6.根据权利要求5所述的一种浅层地热交换装置，其特征在于：所述垂直通风管道(1)的内侧壁上设置紫外线杀菌灯(7)。

7.一种浅层地热交换装置的使用方法，其特征在于，根据权利要求3所述的一种浅层地热交换装置，包括如下步骤：
