一种多功能太阳能制热机蓄热仓的制作方法

本发明涉及热水器，尤其是涉及一种多功能太阳能制热机蓄热仓。

背景技术：

1、太阳能供热系统是一种通过集热器吸收太阳辐射能并转化为热能，利用循环管路将热量输送至换热水箱储存。再向末端供应供暖和生活热水的装置。

2、现有太阳能供热系统常由集热器、水箱、循环泵、换热器等分散组件拼装，管路复杂热损大占用空间多，且一般太阳能供热系统所用水箱功能单一，供暖与热水循环共用同一水箱时易相互串扰，难以实现稳定的承压运行和独立控温。

3、因此，亟需一种可实现多功能效用的太阳能制热机蓄热仓。

技术实现思路

1、本发明的目的是提供一种多功能太阳能制热机蓄热仓，通过水箱本体实现蓄热功能，通过集热循环泵、集热入水管、集热回水管形成集热系统，将通过太阳能等加热的热水汇集到水箱本体中，通过供暖系统中的供暖循环泵驱动，循环水流经供暖出水换热管与供暖入水换热管，由供暖回水阀上的供暖出口供暖，放热后的回水从供暖回水口进入循环；通过洁净热水系统中的补水驱动阀控制冷水由冷水入水口经冷水入水管进入热水入水换热管、热水出水换热管升温，最终洁净热水经热水回水阀上的热水出口供用户使用，本发明实现了集太阳能集热、蓄热、供暖、热水四套独立系统于一体，构成了高效蓄能仓，各循环互不干扰，节能降本且安装维护方便。

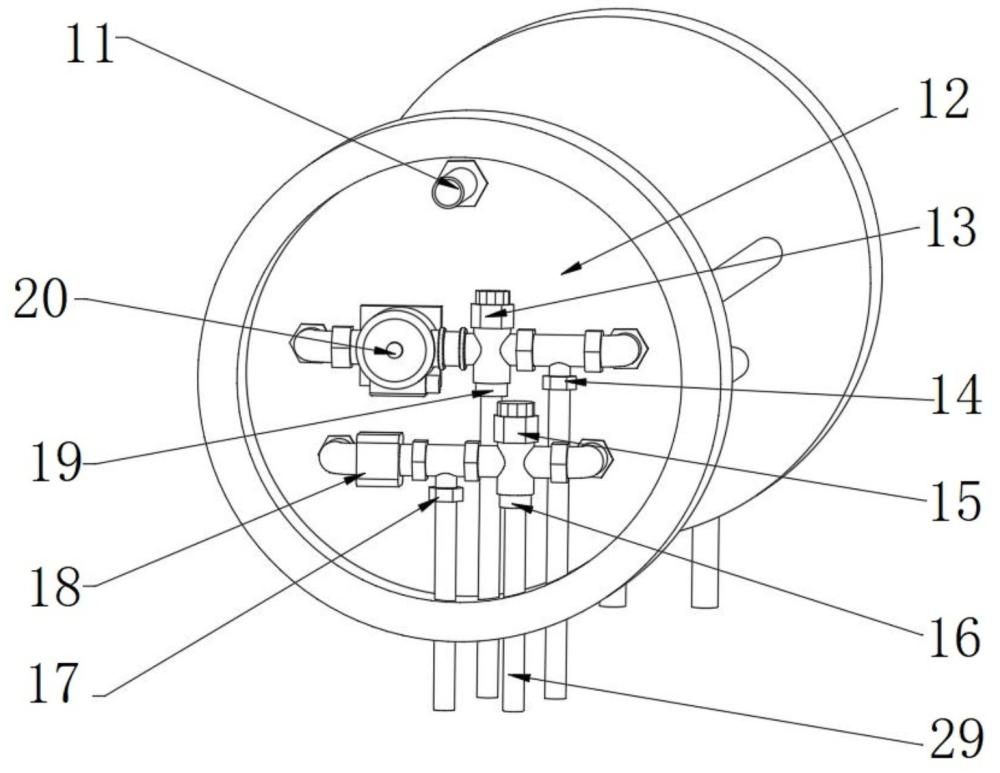

2、为实现上述目的，本发明提供了一种多功能太阳能制热机蓄热仓，包括水箱本体，水箱本体前后两端分别设置有第一保温腔、第二保温腔，所述第一保温腔中设置有供暖循环泵和补水驱动阀，所述供暖循环泵连接有供暖回水阀，所述供暖回水阀连接有供暖回水管，所述补水驱动阀连接有冷水入水管，所述冷水入水管连接有热水回水阀，所述第二保温腔中设置有供暖连接管、热水连接管，所述供暖连接管一端设置有防溢流排气孔，所述第二保温腔中还设置有集热循环泵、集热回水管，所述水箱本体中设置有热水入水换热管、热水出水换热管、供暖入水换热管、供暖出水换热管。

3、优选的，所述水箱本体包括水箱内胆、水箱保温层、水箱外壳体。

4、优选的，所述水箱本体由内到外依次为所述水箱内胆、所述水箱保温层、所述水箱外壳体，所述水箱保温层中设置有通信线缆导管。

5、优选的，所述第一保温腔和所述第二保温腔外侧均设置有保温盖，所述保温盖外侧设置有外桶端盖。

6、优选的，所述第一保温腔中还设置有连通所述水箱本体内部的排气孔。

7、优选的，所述供暖回水阀上设置有供暖出口，所述热水回水阀上设置有热水出口，所述供暖回水管上设置有供暖回水口，所述冷水入水管上设置有冷水入水口。

8、优选的，所述集热循环泵连接有集热入水管，所述集热入水管连接所述水箱本体内部。

9、优选的，所述集热回水管连接所述水箱本体内部。

10、优选的，所述热水入水换热管两端分别连接有所述补水驱动阀和所述热水连接管，所述热水出水换热管两端分别连接有所述热水连接管和所述热水回水阀。

11、优选的，所述供暖入水换热管两端分别连接有所述供暖连接管和所述供暖回水管，所述供暖出水换热管两端分别连接有所述防溢流排气孔和所述供暖循环泵。

12、因此，本发明采用上述一种多功能太阳能制热机蓄热仓，通过水箱本体实现蓄热功能，通过集热循环泵、集热入水管、集热回水管形成集热系统，将通过太阳能等加热的热水汇集到水箱本体中，通过供暖系统中的供暖循环泵驱动，循环水流经供暖出水换热管与供暖入水换热管，由供暖回水阀上的供暖出口供暖，放热后的回水从供暖回水口进入循环；通过洁净热水系统中的补水驱动阀控制冷水由冷水入水口经冷水入水管进入热水入水换热管、热水出水换热管升温，最终洁净热水经热水回水阀上的热水出口供用户使用，本发明实现了集太阳能集热、蓄热、供暖、热水四套独立系统于一体，构成了高效蓄能仓，各循环互不干扰，节能降本且安装维护方便。

13、下面通过附图和实施例，对本发明的技术方案做进一步的详细描述。

1.一种多功能太阳能制热机蓄热仓，其特征在于：包括水箱本体，水箱本体前后两端分别设置有第一保温腔、第二保温腔，所述第一保温腔中设置有供暖循环泵和补水驱动阀，所述供暖循环泵连接有供暖回水阀，所述供暖回水阀连接有供暖回水管，所述补水驱动阀连接有冷水入水管，所述冷水入水管连接有热水回水阀，所述第二保温腔中设置有供暖连接管、热水连接管，所述供暖连接管一端设置有防溢流排气孔，所述第二保温腔中还设置有集热循环泵、集热回水管，所述水箱本体中设置有热水入水换热管、热水出水换热管、供暖入水换热管、供暖出水换热管。

2.根据权利要求1所述的一种多功能太阳能制热机蓄热仓，其特征在于：所述水箱本体包括水箱内胆、水箱保温层、水箱外壳体。

3.根据权利要求2所述的一种多功能太阳能制热机蓄热仓，其特征在于：所述水箱本体由内到外依次为所述水箱内胆、所述水箱保温层、所述水箱外壳体，所述水箱保温层中设置有通信线缆导管。

4.根据权利要求1所述的一种多功能太阳能制热机蓄热仓，其特征在于：所述第一保温腔和所述第二保温腔外侧均设置有保温盖，所述保温盖外侧设置有外桶端盖。

5.根据权利要求1所述的一种多功能太阳能制热机蓄热仓，其特征在于：所述第一保温腔中还设置有连通所述水箱本体内部的排气孔。

6.根据权利要求1所述的一种多功能太阳能制热机蓄热仓，其特征在于：所述供暖回水阀上设置有供暖出口，所述热水回水阀上设置有热水出口，所述供暖回水管上设置有供暖回水口，所述冷水入水管上设置有冷水入水口。

7.根据权利要求1所述的一种多功能太阳能制热机蓄热仓，其特征在于：所述集热循环泵连接有集热入水管，所述集热入水管连接所述水箱本体内部。

8.根据权利要求1所述的一种多功能太阳能制热机蓄热仓，其特征在于：所述集热回水管连接所述水箱本体内部。

9.根据权利要求1所述的一种多功能太阳能制热机蓄热仓，其特征在于：所述热水入水换热管两端分别连接有所述补水驱动阀和所述热水连接管，所述热水出水换热管两端分别连接有所述热水连接管和所述热水回水阀。

10.根据权利要求1所述的一种多功能太阳能制热机蓄热仓，其特征在于：所述供暖入水换热管两端分别连接有所述供暖连接管和所述供暖回水管，所述供暖出水换热管两端分别连接有所述防溢流排气孔和所述供暖循环泵。
