换热装置以及空调机组的制作方法

本申请涉及空调，尤其涉及一种换热装置以及空调机组。

背景技术：

1、新风除湿机组是一种用于室内空气品质调控的专用空气处理设备，其功能是在引入室外新鲜空气的同时，对空气进行过滤、除湿与温度调节，以满足室内对湿度、洁净度及热舒适性的综合要求。

2、在现有新风除湿机组中，通常采用风机、过滤网和蒸发器沿空气流向依次布置的结构。在实际运行过程中，风机产生的高速气流直接冲击过滤网的中心区域，导致该区域气流速度显著高于周边区域，形成局部高风速区。这种非均匀的气流分布使得经过滤网后的空气在进入蒸发器时，无法实现与换热表面的均匀接触，部分区域因风速过高而缩短了空气与换热翅片的热交换时间，而另一些区域则因气流滞缓导致换热效率低下，整体上削弱了蒸发器的热负荷承载能力与冷凝除湿性能。同时，由于气流在过滤网入口处的非均匀性，空气中的颗粒物更易在高风速区域聚集并沉积，造成滤网局部孔隙快速堵塞，形成“优先通道”效应，进一步加剧气流分布的不均，使气流绕过堵塞区域，从而在系统运行过程中不断恶化蒸发器的进风工况，最终导致机组能效下降、运行稳定性降低。

技术实现思路

1、本申请提供了一种换热装置以及空调机组，以解决现有技术中风机吹出的空气经过滤网后容易分布不均问题。

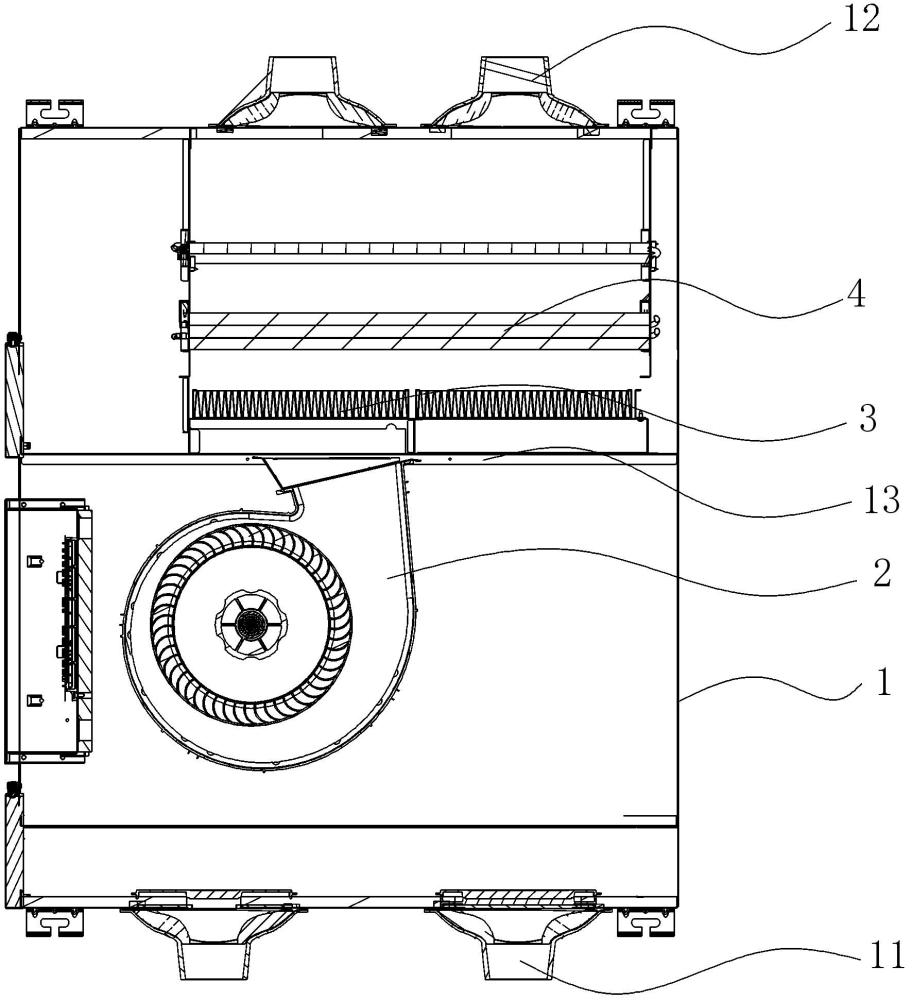

2、第一方面，本申请提供了一种换热装置，包括壳体、风机、过滤网和换热器，其中：壳体设置有进风侧和出风侧，内部沿空气从进风侧至出风侧的流动方向依次布置风机、过滤网和换热器；所述风机的出风口与所述过滤网之间的区域形成静压腔体，使气流均匀流过所述过滤网。

3、进一步地，所述风机的出风口设有导风组件，所述导风组件通过改变导风角度调整风机出风风向。

4、具体实施例中，所述导风组件包括：多个导风格栅，以及，分别与每个导风格栅相连接且可驱动导风格栅调整格栅角度的驱动电机；

5、多个导风格栅相组合形成导风格栅组，每个导风格栅可独立调整格栅角度，以调整出风风向。

6、进一步地，所述壳体内设置带通风口的隔板，将壳体内分隔成进风区域和出风区域；所述风机安装在进风区域内，且出风端正对所述通风口并与所述隔板位于进风区域的一侧贴合，所述隔板的另一侧的出风区域设置所述过滤网和换热器。

7、进一步地，所述隔板的另一侧对应所述通风口的位置设有安装所述过滤网的安装槽，所述安装槽的通风截面大于所述通风口的面积，使所述安装槽内形成静压腔体。

8、进一步地，所述过滤网与所述换热器平行且间隔设置，且所述过滤网的过滤面正对所述换热器的换热面。

9、具体实施例中，所述导风组件包括导风格栅，以及，与导风格栅连接带动导风格栅的所有导风叶片同步转动调整格栅角度的电动驱动单元。

10、优选地，所述风机为蜗壳风机，所述过滤网为高效过滤网。

11、第三方面，本申请提供了一种空调机组，空调机组包括上述的换热装置。

12、优选地，所述空调机组为新风除湿机组。

13、本申请实施例提供的上述技术方案与现有技术相比具有如下优点：

14、本申请实施例提供的该方法，将风机的出风口与过滤网之间的区域设计为静压腔体，该腔体通过扩大截面积，使风机出风口的高速气流在此处扩散、减速，压力分布趋于均匀，从而确保气流平稳、无紊流地流过过滤网表面，避免过滤网局部堵塞。同时，均匀的气流降低了系统阻力和运行噪音，减少了风机能耗，并且通过滤网均流过的气流再经过换热器时也能够也换热器的换热翅片均匀换热，进一步保证机组的热交换效率。

1.一种换热装置，其特征在于，包括壳体、风机、过滤网和换热器，其中：壳体设置有进风侧和出风侧，内部沿空气从进风侧至出风侧的流动方向依次布置风机、过滤网和换热器；所述风机的出风口与所述过滤网之间的区域形成静压腔体，使气流均匀流过所述过滤网。

2.根据权利要求1所述的换热装置，其特征在于，所述风机的出风口设有导风组件，所述导风组件通过改变导风角度调整风机朝向所述过滤网吹风的出风风向。

3.根据权利要求2所述的换热装置，其特征在于，所述导风组件包括：多个导风格栅，以及，分别与每个导风格栅相连接且可驱动导风格栅调整格栅角度的电动驱动单元；

4.根据权利要求1所述的换热装置，其特征在于，所述壳体内设置带通风口的隔板，将壳体内分隔成进风区域和出风区域；所述风机安装在进风区域内，且出风端正对所述通风口并与所述隔板位于进风区域的一侧贴合，所述隔板的另一侧的出风区域设置所述过滤网和换热器。

5.根据权利要求4所述的换热装置，其特征在于，所述隔板的另一侧对应所述通风口的位置设有安装所述过滤网的安装槽，所述安装槽的通风截面大于所述通风口的面积，使所述安装槽内形成静压腔体。

6.根据权利要求1所述的换热装置，其特征在于，所述过滤网与所述换热器平行且间隔设置，且所述过滤网的过滤面朝向所述换热器的换热面。

7.根据权利要求2所述的换热装置，其特征在于，所述导风组件包括导风格栅，以及，与导风格栅连接带动导风格栅的所有导风叶片同步转动调整格栅角度的电动驱动单元。

8.根据权利要求1至7任一项所述的换热装置，其特征在于，所述风机为蜗壳风机，所述过滤网为高效过滤网。

9.一种空调机组，其特征在于，所述空调机组包括如权利要求1至8任一项所述的换热装置。

10.根据权利要求9所述的空调机组，其特征在于，所述空调机组为新风除湿机组。
