一种喷水织机用喷头的制作方法

本技术涉及喷水织机，具体为一种喷水织机用喷头。

背景技术：

1、喷水织机作为纺织行业中广泛应用的关键设备，其喷头组件是实现喷水引纬、保障织物织造质量与效率的核心部件，在喷水织机长期运行过程中，喷头本体需持续承受高压水流冲击，且易因水中杂质堆积、织机振动磨损等因素出现喷水精度下降、水流雾化异常等问题，因此需定期对喷头本体进行拆卸检修、清洁或更换，以维持织机稳定运行。

2、当前市场上主流的喷水织机喷头，其安装与固定结构多采用传统螺栓紧固、卡扣嵌套等设计，部分喷头通过多组螺栓将喷头本体与安装座锁定，拆卸时需借助扳手等工具逐一拧松螺栓，操作步骤繁琐。

3、因此，我们提出一种喷水织机用喷来解决上述问题。

技术实现思路

1、为解决现有的喷头通过多组螺栓将喷头本体与安装座锁定，拆卸时需借助扳手等工具逐一拧松螺栓，操作步骤繁琐的技术问题，本实用新型提供一种喷水织机用喷头。

2、本实用新型采用以下技术方案实现：一种喷水织机用喷头，包括安装座和喷头本体，所述安装座的一侧加工有凹槽，所述喷头本体的一端安装在凹槽的内部，所述凹槽的一端加工有棱柱槽，所述喷头本体的一端设置有棱柱头，所述棱柱头的一端插接式连接在棱柱槽的内部；

3、其中，所述安装座的一侧设置有手柄，所述手柄的一端固定式连接有限位环，所述限位环的一侧固定式连接有连接轴，所述连接轴的一端活动式连接有套筒，所述套筒的一端固定式连接有齿轮，所述齿轮的两端啮合式连接有齿条，所述齿条的一端固定式连接有连接块，所述连接块的一端固定式连接有锁舌，所述锁舌的一端卡接在喷头本体的中部。

4、优选的，所述棱柱槽的一端内壁固定式连接有接水口，所述接水口插接式连接在棱柱头的内部。

5、优选的，所述安装座的一侧加工有限位槽，所述限位环插接式连接在限位槽的内部。

6、优选的，所述安装座的凹槽的两侧内壁加工有活动槽，所述锁舌活动式连接在活动槽的内部。

7、优选的，所述活动槽的一端加工有连接槽，所述连接块活动式连接在连接槽的内部。

8、优选的，所述套筒的内部设置有复位弹簧，所述复位弹簧的一端固定式连接在套筒的一端内壁，所述复位弹簧的另一端固定式连接在连接轴的一端。

9、优选的，所述连接轴的一端固定式连接有两个滑块，所述套筒的内壁加工有两个滑槽，所述滑块活动式连接在滑槽。

10、与现有技术相比，本实用新型的有益效果是：

11、本实用新型在使用时，向外拉动手柄，手柄将带动限位环和连接轴向外活动，然后转动手柄，手柄将带动限位环转动，限位环将带动连接轴转动，连接轴将通过滑块带动套筒转动，套筒将带动齿轮转动，齿轮转动将带动两个齿条活动，齿条将带动连接块活动，连接块将带动锁舌活动，使锁舌脱离喷头本体的中部，从而解除喷头本体的限位，方便快速拆卸取下喷头本体。

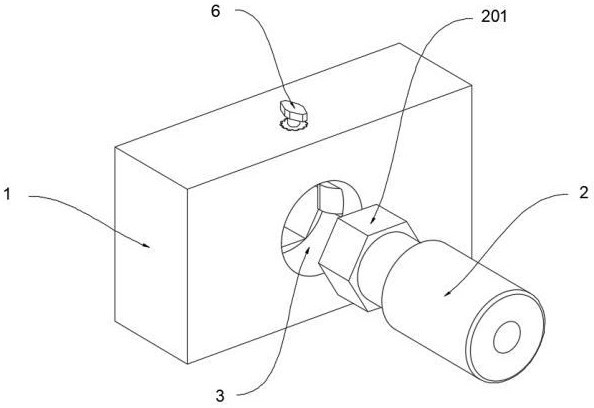

1.一种喷水织机用喷头，包括安装座（1）和喷头本体（2），其特征在于，所述安装座（1）的一侧加工有凹槽（3），所述喷头本体（2）的一端安装在凹槽（3）的内部，所述凹槽（3）的一端加工有棱柱槽（4），所述喷头本体（2）的一端设置有棱柱头（201），所述棱柱头（201）的一端插接式连接在棱柱槽（4）的内部，所述棱柱槽（4）的一端内壁固定式连接有接水口（5），所述接水口（5）插接式连接在棱柱头（201）的内部；

2.根据权利要求1所述的一种喷水织机用喷头，其特征在于，所述安装座（1）的一侧加工有限位槽（14），所述限位环（7）插接式连接在限位槽（14）的内部。

3.根据权利要求1所述的一种喷水织机用喷头，其特征在于，所述安装座（1）的凹槽（3）的两侧内壁加工有活动槽（15），所述锁舌（13）活动式连接在活动槽（15）的内部。

4.根据权利要求3所述的一种喷水织机用喷头，其特征在于，所述活动槽（15）的一端加工有连接槽（16），所述连接块（12）活动式连接在连接槽（16）的内部。

5.根据权利要求1所述的一种喷水织机用喷头，其特征在于，所述套筒（9）的内部设置有复位弹簧（17），所述复位弹簧（17）的一端固定式连接在套筒（9）的一端内壁，所述复位弹簧（17）的另一端固定式连接在连接轴（8）的一端。

6.根据权利要求1所述的一种喷水织机用喷头，其特征在于，所述连接轴（8）的一端固定式连接有两个滑块（18），所述套筒（9）的内壁加工有两个滑槽（19），所述滑块（18）活动式连接在滑槽（19）。
