一种喷水织机双弹簧柱塞式引纬水泵驱动装置的制作方法

本技术涉及纺织设备，具体而言，涉及一种喷水织机双弹簧柱塞式引纬水泵驱动装置。

背景技术：

1、喷水织机是以水射流牵引纬纱完成引纬作业的无梭织机，目前，喷水织机的引纬水泵一般采用单弹簧压缩柱塞，但是在宽幅织机引纬的时候，由于引纬长度增加，需要较大的水量和水压才能完成引纬，现有的引纬水泵无法满足宽幅织机的引纬需求。鉴于此，有必要对现有技术进行改进。

技术实现思路

1、本实用新型的目的在于提供一种喷水织机双弹簧柱塞式引纬水泵驱动装置，旨在至少解决上述现有技术存在的技术问题之一，为实现上述目的，其采用的技术解决方案如下：

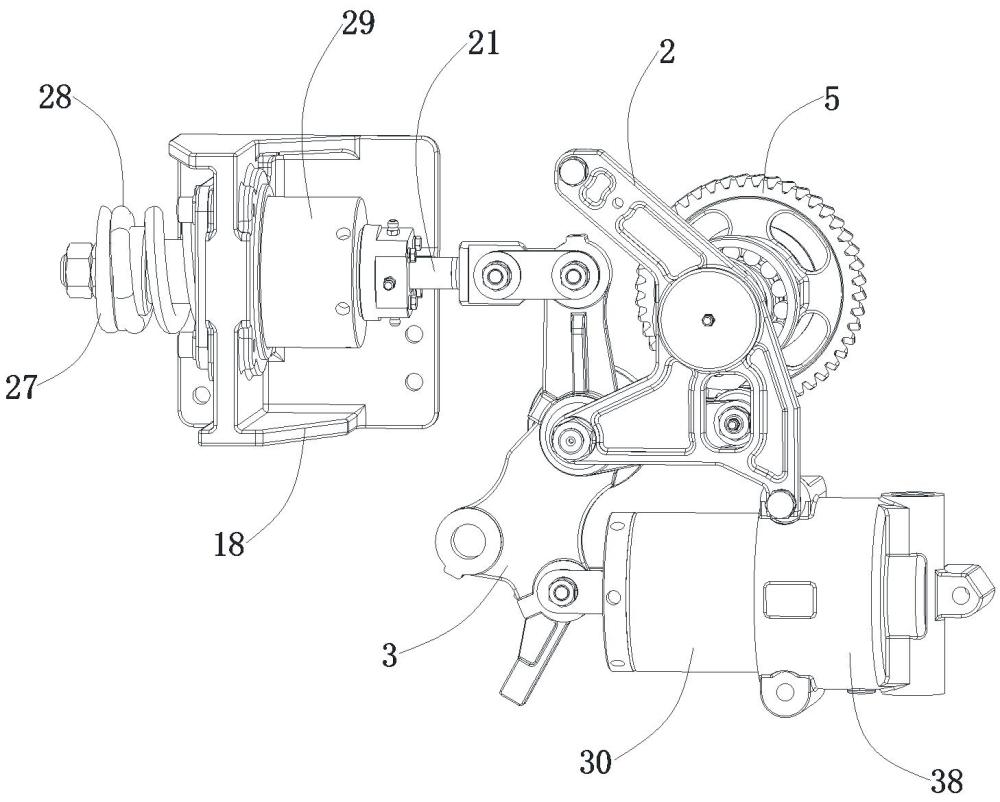

2、一种喷水织机双弹簧柱塞式引纬水泵驱动装置，包括驱动轴、固定板、摆动板、第一传动组件和第二传动组件；

3、驱动轴可转动的安装在固定板上，驱动轴上固定安装有盘形凸轮；

4、摆动板与固定板间隔布置，摆动板通过轴承组件与固定板可转动连接，在摆动板的周向上依次间隔设有第一连杆、第二连杆和第三连杆；

5、第一连杆上可转动的安装有滚轮，滚轮位于盘形凸轮的下方，并与盘形凸轮滑动接触；

6、第一传动组件包括固定座，固定座上固定安装有第一直线轴承，第一直线轴承上装配有第一导杆，第一导杆的第一端通过第一铰接组件与第二连杆连接，第一导杆的第二端固定安装有弹簧座，第一导杆上套装有第一弹簧，第一弹簧的一端与弹簧座连接，另一端与固设在固定座上的弹簧盖连接；

7、第二传动组件包括导筒，导筒外壁与固定板固定连接，导筒内固定安装有第二直线轴承，第二直线轴承上装配有第二导杆，第二导杆的第一端通过第二铰接组件与第三连杆连接，第二导杆的第二端与引纬水泵的柱塞固定连接，第二导杆上套装有第二弹簧，第二弹簧的第一端与固设在导筒内壁的第一限位板连接，另一端与固设在第二导杆外壁的第二限位板连接；

8、转动摆动板能够同时压缩第一弹簧和第二弹簧。

9、优选地，所述固定板上设有第一轴承孔，第一轴承孔内装配有第一轴承，驱动轴与第一轴承内环过盈配合。

10、优选地，所述驱动轴上固定装配有驱动齿轮。

11、优选地，所述盘形凸轮上设有轴孔以及与轴孔连通的锁紧缺口，锁紧缺口的两侧分别设有锁耳，每个锁耳上均设有锁紧通孔，并配合有锁紧螺栓和锁紧螺母。

12、优选地，所述轴承组件包括第二轴承和转轴，摆动板上设有第二轴承孔，第二轴承装配在第二轴承孔里，转轴穿过第二轴承内环，与第二轴承内环过盈配合，并与固定板固定连接。

13、优选地，所述第一连杆上设有u形支架，滚轮通过销轴安装在u形支架内。

14、优选地，所述第一铰接组件包括相对平行布置的两个第一连接板，每个第一连接板的两端均设有通孔；

15、第二连杆上设有第三轴承孔，第三轴承孔里装配有第三轴承，采用第一轴承销过盈装配在第三轴承内环，且第一轴承销的一端穿过一个第一连接板上第一端的通孔并配合紧固螺母紧固，第一轴承销的另一端穿过另一个第一连接板上第一端的通孔并配合紧固螺母紧固；

16、第一导杆的第一端设有第四轴承孔，第四轴承孔里装配有第四轴承，采用第二轴承销过盈装配在第四轴承内环，且第二轴承销的一端穿过一个第一连接板上第二端的通孔并配合紧固螺母紧固，第二轴承销的另一端穿过另一个第一连接板上第二端的通孔并配合紧固螺母紧固。

17、优选地，所述第二铰接组件包括相对平行布置的两个第二连接板，每个第二连接板的两端均设有通孔；

18、第三连杆上设有第五轴承孔，第五轴承孔里装配有第五轴承，采用第三轴承销过盈装配在第五轴承内环，且第三轴承销的一端穿过一个第二连接板上第一端的通孔并配合紧固螺母紧固，第三轴承销的另一端穿过另一个第二连接板上第一端的通孔并配合紧固螺母紧固；

19、第二导杆的第一端设有第六轴承孔，第六轴承孔里装配有第六轴承，采用第四轴承销过盈装配在第六轴承内环，且第四轴承销的一端穿过一个第二连接板上第二端的通孔并配合紧固螺母紧固，第四轴承销的另一端穿过另一个第二连接板上第二端的通孔并配合紧固螺母紧固。

20、与现有技术相比本实用新型具如下有益效果：

21、本实用新型一种喷水织机双弹簧柱塞式引纬水泵驱动装置，通过双弹簧的回弹力共同作用在引纬水泵柱塞上，实现更大的水压，以满足宽幅织机的引纬需求。

1.一种喷水织机双弹簧柱塞式引纬水泵驱动装置，其特征在于，包括驱动轴、固定板、摆动板、第一传动组件和第二传动组件；

2.根据权利要求1所述的一种喷水织机双弹簧柱塞式引纬水泵驱动装置，其特征在于，所述固定板上设有第一轴承孔，第一轴承孔内装配有第一轴承，驱动轴与第一轴承内环过盈配合。

3.根据权利要求1所述的一种喷水织机双弹簧柱塞式引纬水泵驱动装置，其特征在于，所述驱动轴上固定装配有驱动齿轮。

4.根据权利要求1所述的一种喷水织机双弹簧柱塞式引纬水泵驱动装置，其特征在于，所述盘形凸轮上设有轴孔以及与轴孔连通的锁紧缺口，锁紧缺口的两侧分别设有锁耳，每个锁耳上均设有锁紧通孔，并配合有锁紧螺栓和锁紧螺母。

5.根据权利要求1所述的一种喷水织机双弹簧柱塞式引纬水泵驱动装置，其特征在于，所述轴承组件包括第二轴承和转轴，摆动板上设有第二轴承孔，第二轴承装配在第二轴承孔里，转轴穿过第二轴承内环，与第二轴承内环过盈配合，并与固定板固定连接。

6.根据权利要求1所述的一种喷水织机双弹簧柱塞式引纬水泵驱动装置，其特征在于，所述第一连杆上设有u形支架，滚轮通过销轴安装在u形支架内。

7.根据权利要求1所述的一种喷水织机双弹簧柱塞式引纬水泵驱动装置，其特征在于，所述第一铰接组件包括相对平行布置的两个第一连接板，每个第一连接板的两端均设有通孔；

8.根据权利要求1所述的一种喷水织机双弹簧柱塞式引纬水泵驱动装置，其特征在于，所述第二铰接组件包括相对平行布置的两个第二连接板，每个第二连接板的两端均设有通孔；
