电解装置和洗涤设备的制作方法

本发明涉及电解装置，具体提供一种电解装置和洗涤设备。

背景技术：

1、现有电解装置中采用的隔膜材料，其稳定性与耐久性一直是行业内关注的焦点。许多隔膜材料，尤其是传统上广泛应用的石棉布，在运行过程中暴露出显著的缺陷。在电解装置持续运作的过程中，石棉布隔膜的纤维脱落现象屡见不鲜。这些微小的纤维一旦脱离母体，便会在电解液中自由漂浮，最终沉积在隔膜表面或电解槽的其他角落。纤维的堆积不仅直接导致了电解槽内部电阻的增大，降低了电流传输效率，还间接影响了电解反应的均匀性与彻底性。更为严重的是，这些脱落的纤维还可能成为污垢形成的核心，吸引电解液中的杂质与反应产物，进一步加剧隔膜表面的污染。

2、除了纤维脱落外，隔膜材料与电解液之间的化学反应也是导致污垢生成的重要原因。在电解过程中，电解液中的某些成分可能与隔膜材料发生复杂的化学反应，生成不溶性的产物。这些产物往往具有粘性或吸附性，容易在隔膜表面附着并积累，形成难以清除的污垢层。随着时间的推移，污垢层逐渐增厚，可能引发电解槽内部的局部过热、腐蚀等问题，严重威胁电解装置的安全运行。

3、综上所述，现有电解装置容易产生污垢。

4、相应地，本领域需要一种新的技术方案来解决上述问题。

技术实现思路

1、本发明旨在解决上述技术问题，即，解决电解装置容易产生污垢的问题。

2、在第一方面，本发明提供一种电解装置，所述电解装置包括第一电解片、第二电解片和第一金刚石片；所述第一金刚石片能够隔断所述第一电解片和所述第二电解片直接接触。

3、在上述电解装置的优选技术方案中，所述电解装置内形成有安装槽，所述第二电解片和所述第一金刚石片位于所述安装槽内，所述第一电解片覆盖所述安装槽以固定所述第一金刚石片和所述第二电解片。

4、在上述电解装置的优选技术方案中，所述第二电解片的数量为多个，且与电源正极相连，多个所述第二电解片中至少一个为镁片。

5、在上述电解装置的优选技术方案中，所述第一金刚石片上设置有多个第一凸起，多个第一凸起中至少一部分位于所述第一金刚石片的靠近所述第二电解片的一侧，以使所述第一金刚石片和所述第二电解片之间形成有间隙。

6、在上述电解装置的优选技术方案中，所述多个第一凸起中另一部分位于所述第一金刚石片的靠近所述第一电解片的一侧，以使所述第一金刚石片和所述第一电解片之间形成有间隙。

7、在上述电解装置的优选技术方案中，多个所述第二电解片的数量为两个，包括依次呈并列设置的所述镁片和阳极片，所述镁片和所述阳极片之间设置有第三金刚石片；所述镁片上设置有穿孔；所述第三金刚石片靠近所述镁片的一侧设置有第三凸起，所述第一凸起和所述第三凸起均部分伸入所述穿孔内抵触连接。

8、在上述电解装置的优选技术方案中，所述第二电解片的数量为一个，且为镁片，所述镁片上设置有穿孔，所述安装槽内形成有支撑凸起，所述支撑凸起和所述第一凸起均部分伸入所述穿孔内抵触连接。

9、在上述电解装置的优选技术方案中，所述电解装置还包括电子除垢器，所述电子除垢器能够除去水垢。

10、在上述电解装置的优选技术方案中，所述第一电解片和所述第二电解片上均设置有防垢涂层。

11、在第二方面，本发明还提供一种洗涤设备，所述洗涤设备包括上述优选技术方案中任一项所述的电解装置。

12、在采用上述技术方案的情况下，本发明的电解装置包括第一电解片、第二电解片和第一金刚石片；第一金刚石片能够隔断第一电解片和第二电解片直接接触。本发明采用的第一金刚石片不与酸碱介质反应，不易产生吸附和结垢，减少清理和维护次数，提升耐久性。

13、进一步地，本发明还通过安装槽的设置，利用第一电解片固定第一金刚石片和第二电解片，方便安装，操作简单。

14、进一步地，本发明还通过在第一金刚石片上设置第一凸起，增加了第一电解片和第二电解片的电解面积的同时，适应第一电解片、第一金刚石片和第二电解片的紧密贴合安装。

15、进一步地，本发明还通过镁片的设置，能够抑制水垢的形成来实现，镁片可作为牺牲阳极发挥作用。由于镁的化学活性高于其他金属(如铁、铜)，电解时会优先被氧化，减少其他金属离子的释放。

16、进一步地，本发明还通过将镁片设置在第一金刚石片和第三金刚石片之间，利用第一凸起和第三凸起的直接接触，即便镁片在电解反应后体积减小，也不会使得第一金刚石片、第三金刚石片发生移动，提升第一金刚石片、第三金刚石片和阳极片在安装槽内的稳定性。

17、进一步地，本发明还通过电子除垢器的设置，利用金刚石片的光滑性，如果金刚石片上积存有污垢，更易清除。

1.一种电解装置，其特征在于，所述电解装置(4)包括第一电解片(408)、第二电解片(410)和第一金刚石片(409)；

2.根据权利要求1所述的电解装置，其特征在于，所述电解装置(4)内形成有安装槽，所述第二电解片(410)和所述第一金刚石片(409)位于所述安装槽内，所述第一电解片(408)覆盖所述安装槽以固定所述第一金刚石片(409)和所述第二电解片(410)。

3.根据权利要求2所述的电解装置，其特征在于，所述第二电解片(410)的数量为多个，且与电源正极相连，多个所述第二电解片(410)中至少一个为镁片(432)。

4.根据权利要求3所述的电解装置，其特征在于，所述第一金刚石片(409)上设置有多个第一凸起(4091)，多个第一凸起(4091)中至少一部分位于所述第一金刚石片(409)的靠近所述第二电解片(410)的一侧，以使所述第一金刚石片(409)和所述第二电解片(410)之间形成有间隙。

5.根据权利要求4所述的电解装置，其特征在于，所述多个第一凸起(4091)中另一部分位于所述第一金刚石片(409)的靠近所述第一电解片(408)的一侧，以使所述第一金刚石片(409)和所述第一电解片(408)之间形成有间隙。

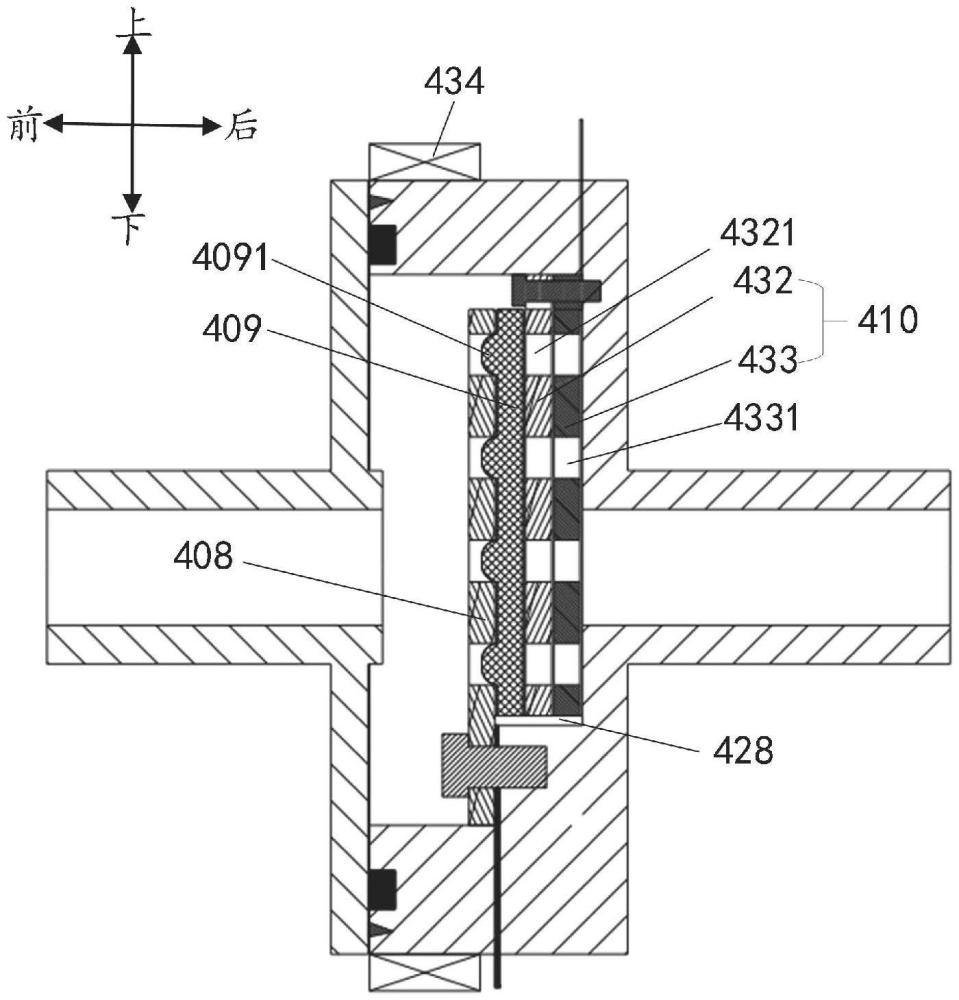

6.根据权利要求4所述的电解装置，其特征在于，多个所述第二电解片(410)的数量为两个，包括依次呈并列设置的所述镁片(432)和阳极片(433)，

7.根据权利要求4所述的电解装置，其特征在于，所述第二电解片(410)的数量为一个，且为镁片(432)，所述镁片(432)上设置有穿孔(4321)，所述安装槽内形成有支撑凸起(436)，所述支撑凸起(436)和所述第一凸起(4091)均部分伸入所述穿孔(4321)内抵触连接。

8.根据权利要求1至7中任一项所述的电解装置，其特征在于，所述电解装置(4)还包括电子除垢器(434)，所述电子除垢器(434)能够除去水垢。

9.根据权利要求1至7中任一项所述的电解装置，其特征在于，所述第一电解片(408)和所述第二电解片(410)上均设置有防垢涂层。

10.一种洗涤设备，其特征在于，所述洗涤设备包括权利要求1至9中任一项所述的电解装置(4)。
