一种轨道扩孔整形装置的制作方法

本技术属于玩具火车轨道加工，尤其是涉及一种轨道扩孔整形装置。

背景技术：

1、在玩具火车轨道等精密塑料型材的加工中，对其ω形截面进行整形矫正以及对端部连接孔进行扩孔是两项关键的后处理工序。现有的生产工艺普遍将整形与扩孔作为两个独立的工位进行处理：首先由操作人员在一台整形机上对轨道型材进行夹持校正以恢复其标准截面形状，随后将轨道转移至另一台单独的扩孔机前，由人工将其端部对准并推入旋转的扩孔针以完成孔的扩大。这种分离式作业模式存在显著的局限性：一方面，轨道在扩孔过程中缺乏有效的整体形状保持，扩孔所产生的应力极易导致已整形的ω形截面发生二次变形，严重影响产品精度与一致性；另一方面，整个流程依赖人工搬运与定位，不仅生产效率低下，更因操作者需徒手持握轨道靠近高速旋转的刀具，存在较大的安全风险，同时产品质量的稳定性也难以得到可靠保证。

技术实现思路

1、有鉴于此，本实用新型旨在提出一种轨道扩孔整形装置，以解决上述技术问题。

2、为达到上述目的，本实用新型的技术方案是这样实现的：

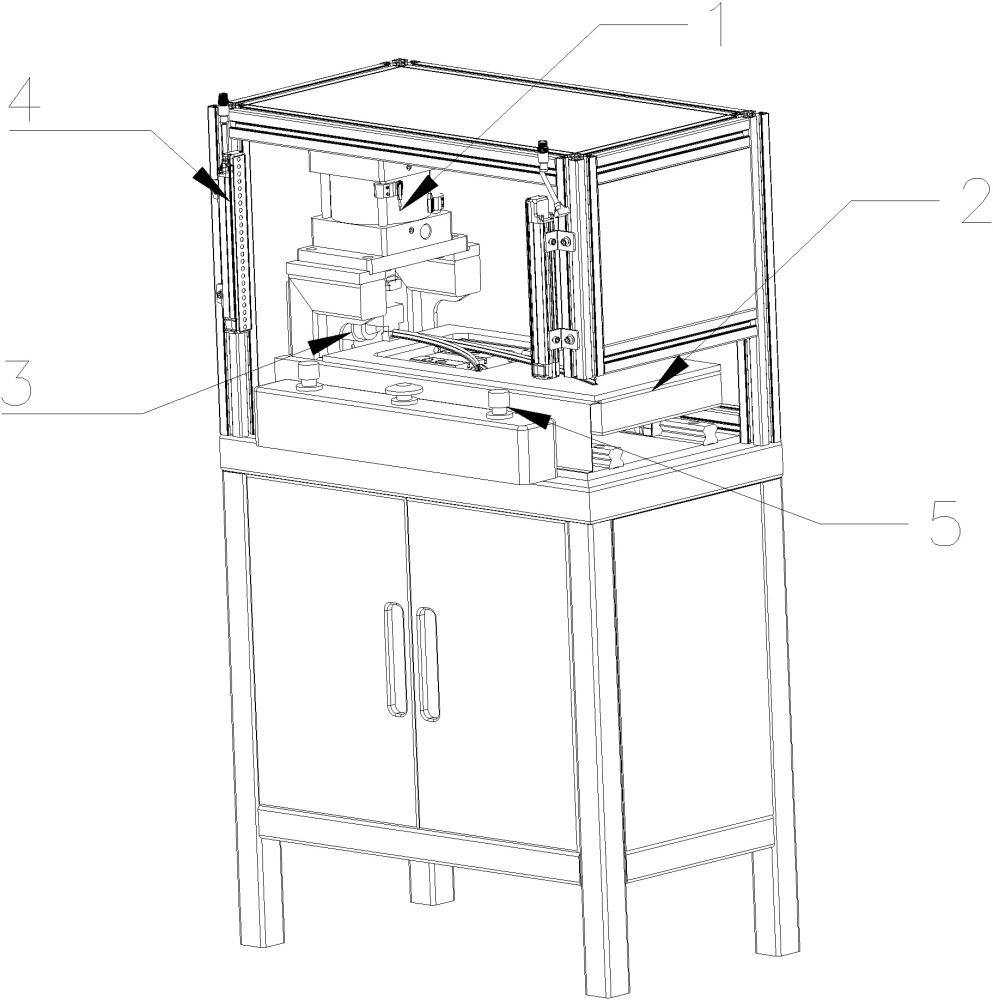

3、本实用新型提供一种轨道扩孔整形装置，包括：

4、整形组件，整形组件与轨道滑动连接以定位轨道，通过挤压方式给轨道整形；

5、滑动组件，滑动组件与整形装置固定连接，整形组件固定在滑动组件上，轨道位于滑动组件上方，滑动组件用于水平滑动整形组件；

6、扩孔组件，扩孔组件与扩孔整形装置固定连接，扩孔组件与轨道抵住并形成锥面摩擦连接；

7、整形组件定位并限制轨道竖向或径向移动，滑动组件推动整形组件向扩孔组件水平滑动，实现对轨道的整形和轨道一端的扩孔。

8、在一种实施例中，所述整形组件包括基座、固定架、整形工装、整形气缸，基座固定在所述滑动组件上端，固定架与所述滑动组件固定连接，整形气缸固定在固定架上气缸前端为竖向伸缩，整形工装与整形气缸前端固定连接；

9、整形工装与基座上下对应，整形气缸推动整形工装向下移动并配合基座夹住轨道完成整形，或推动整形工装向上移动松开轨道。

10、在一种实施例中，所述滑动组件为滑台气缸，所述固定架与滑台气缸前端面固定连接，所述基座固定在滑台气缸的滑动面上。

11、在一种实施例中，所述扩孔组件包括扩孔电机、扩孔针，扩孔针安装在扩孔电机输出轴端，扩孔针与轨道一端呈锥面摩擦连接，扩孔电机驱动扩孔针对轨道一端实现扩孔。

12、在一种实施例中，所述扩孔针与所述基座水平对齐，使轨道被所述扩孔针和所述基座同时作用时实现水平滑动。

13、在一种实施例中，所述扩孔电机固定在扩孔整形装置内，且所述扩孔针与所述基座高度平齐；

14、所述扩孔电机输出轴的轴向与所述整形气缸输出轴的轴向垂直，所述扩孔电机输出轴的轴向与所述滑台气缸的滑动方向平行。

15、在一种实施例中，所述整形气缸下压到位作为所述滑台气缸和所述扩孔电机的启动信号，使轨道一端扩孔时持续整形。

16、在一种实施例中，所述滑台气缸滑动到位作为所述扩孔电机的停止信号和所述整形气缸的上升信号。

17、有益效果：

18、本实用新型提供的一种轨道扩孔整形装置，操作人员将玩具火车轨道放置于滑台气缸的滑台上，并将其待加工端嵌入整形组件的基座中，随后双手按下启动按钮。此时，整形气缸驱动整形工装向下运动，与基座共同夹紧轨道，完成对其ω形截面的定位与整形；此夹紧动作同时作为传感信号，触发滑动组件与扩孔组件启动：滑台气缸推动其滑台及轨道整体水平前进，而扩孔电机驱动扩孔针同步旋转；在水平推进过程中，轨道端部凭借锥面摩擦连接自动套入持续旋转的扩孔针，从而实现精准扩孔，且整形组件在整个过程中持续作用，确保轨道在受力状态下维持原有形状不变；当滑台气缸滑动至行程终点，其到位信号控制扩孔电机停止工作，并指令整形气缸抬升以松开轨道，最后滑台气缸复位，完成一个全自动加工循环；整个加工流程集成于装有安全光栅的装置框架内部，并采用双手启动按钮，杜绝了人工直接操作工具的风险，极大地提升了作业安全性

1.一种轨道扩孔整形装置，其特征在于，包括：

2.根据权利要求1所述的一种轨道扩孔整形装置，其特征在于，所述整形组件包括基座、固定架、整形工装、整形气缸，基座固定在所述滑动组件上端，固定架与所述滑动组件固定连接，整形气缸固定在固定架上气缸前端为竖向伸缩，整形工装与整形气缸前端固定连接；

3.根据权利要求2所述的一种轨道扩孔整形装置，其特征在于，所述滑动组件为滑台气缸，所述固定架与滑台气缸前端面固定连接，所述基座固定在滑台气缸的滑动面上。

4.根据权利要求3所述的一种轨道扩孔整形装置，其特征在于，所述扩孔组件包括扩孔电机、扩孔针，扩孔针安装在扩孔电机输出轴端，扩孔针与轨道一端呈锥面摩擦连接，扩孔电机驱动扩孔针对轨道一端实现扩孔。

5.根据权利要求4所述的一种轨道扩孔整形装置，其特征在于，所述扩孔针与所述基座水平对齐，使轨道被所述扩孔针和所述基座同时作用时实现水平滑动。

6.根据权利要求5所述的一种轨道扩孔整形装置，其特征在于，所述扩孔电机固定在扩孔整形装置内，且所述扩孔针与所述基座高度平齐；

7.根据权利要求4所述的一种轨道扩孔整形装置，其特征在于，所述整形气缸下压到位作为所述滑台气缸和所述扩孔电机的启动信号，使轨道一端扩孔时持续整形。

8.根据权利要求4所述的一种轨道扩孔整形装置，其特征在于，所述滑台气缸滑动到位作为所述扩孔电机的停止信号和所述整形气缸的上升信号。
