一种支架注塑成型用搅拌送料装置的制作方法

本技术涉及注塑，具体地，涉及一种支架注塑成型用搅拌送料装置。

背景技术：

1、塑料制品是采用塑料等原料加工而成的生活、工业等用品的统称。包括以塑料为原料的注塑、吸塑等所有工艺的制品。塑胶是一类具有可塑性的合成高分子材料。它与合成橡胶、合成纤维形成了日常生活不可缺少的三大合成材料。塑料改性是指在现有合成树脂加工成塑料制品的过程中或在已有塑料制品的基础上，通过物理或化学方法改变制品的一些性能。

2、目前支架注塑成型的注塑大多数还是采用传统的注塑机，传统的注塑机上料桶内部没有搅拌装置，需要人工搅拌完成后添加到料桶内，并且料桶出料时容易堵塞出料管，操作起来十分不方便，且合成的改性塑料由于内部改性剂分散不均匀而造成塑料局部性能达不到所需的要求，产品加工报废率高，提高了生产成本。

技术实现思路

1、为克服上述缺陷，本实用新型的实施例提供了一种支架注塑成型用搅拌送料装置，解决了现有技术中出料容易阻塞和搅拌容易不均匀的技术问题。

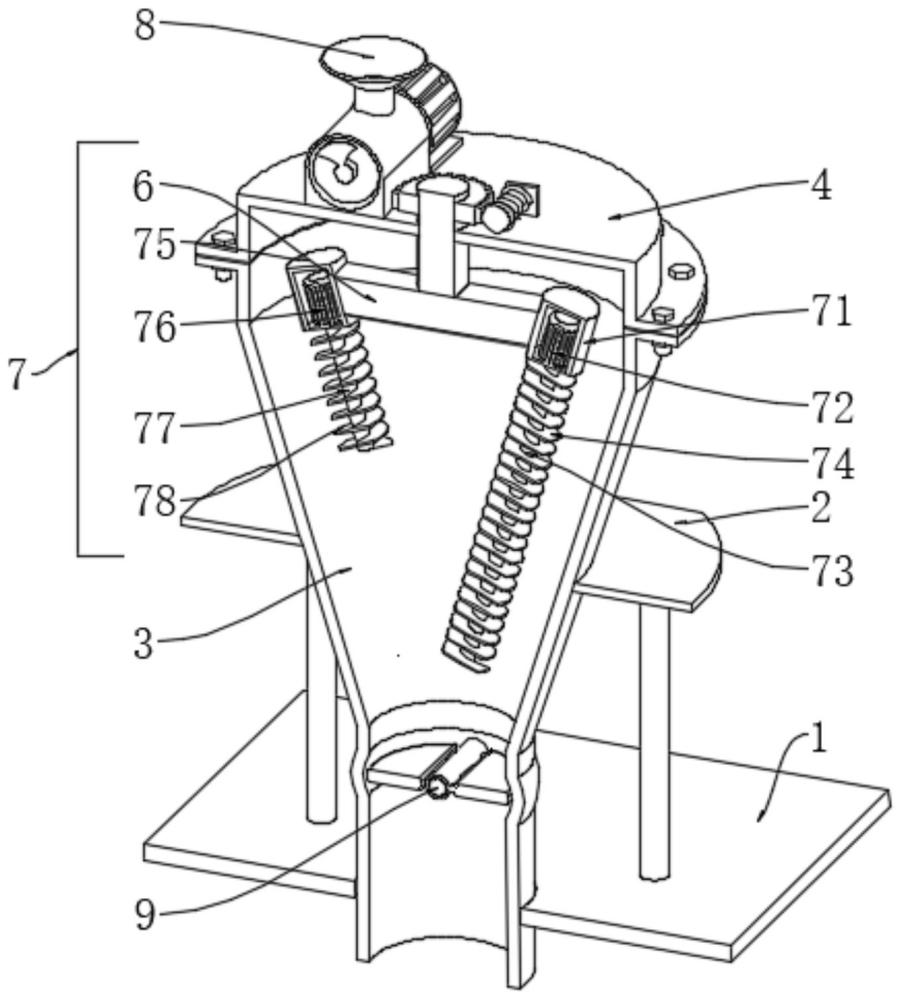

2、根据一个方面，本实用新型至少一实施例提供了一种支架注塑成型用搅拌送料装置，包括：底板，所述底板顶端固定连接有支撑架，所述支撑架内部固定连接有搅拌桶，所述搅拌桶顶端通过螺杆和螺帽固定安装有封盖，所述封盖顶端安装有送料组件；

3、送料机构，所述送料机构包括开合组件和液压杆，所述液压杆固定在底板顶端，所述开合组件安装在搅拌桶内部且靠近底端，所述开合组件用于控制原料的输送；

4、搅拌结构，所述搅拌结构包括驱动组件、连接杆和搅拌组件，所述驱动组件安装在封盖顶端，所述连接杆固定在驱动组件上，所述搅拌组件安装在连接杆上。

5、例如，本实用新型至少一实施例提供的一种支架注塑成型用搅拌送料装置中，还包括：所述开合组件包括外轴，所述外轴通过轴承转动连接在搅拌桶内部且靠近底端，所述外轴内部转动连接有内轴，所述外轴上固定连接有二号开合板，所述内轴上固定连接有一号开合板，所述一号开合板与二号开合板位置相对应。

6、例如，本实用新型至少一实施例提供的一种支架注塑成型用搅拌送料装置中，还包括：所述底板顶端且位于搅拌桶前端固定连接有导轨，所述导轨内部滑动连接有滑动块，所述滑动块底端与液压杆输出端固定连接，所述滑动块上开设有滑槽，所述滑槽内部滑动连接有滑块，所述滑块前端通过固定杆转动连接有连接块，所述内轴前端延伸至搅拌桶前侧，所述内轴内部通过固定杆与连接块左端转动连接。

7、例如，本实用新型至少一实施例提供的一种支架注塑成型用搅拌送料装置中，还包括：所述驱动组件包括伺服电机，所述封盖顶端固定连接有伺服电机，所述伺服电机输出端固定连接有转动轴，所述转动轴上固定连接有蜗杆，所述封盖顶端且位于伺服电机后侧固定连接有固定板，所述固定板前端与转动轴后端转动连接。

8、例如，本实用新型至少一实施例提供的一种支架注塑成型用搅拌送料装置中，还包括：所述封盖内腔顶端转动连接有转动杆，所述转动杆上端延伸至封盖上方并固定连接有蜗轮，所述蜗杆与蜗轮为啮合连接，所述转动杆下端延伸至封盖内部并与连接杆顶端固定连接。

9、例如，本实用新型至少一实施例提供的一种支架注塑成型用搅拌送料装置中，还包括：所述搅拌组件包括一号定位箱，所述连接杆右端固定连接有一号定位箱，所述一号定位箱内部固定连接有一号驱动电机，所述一号驱动电机输出端延伸至一号定位箱的下方并固定安装有一号定位轴，所述一号定位轴上固定连接有一号螺旋桨叶；

10、所述连接杆左端固定连接有二号定位箱，所述二号定位箱内部固定连接有二号驱动电机，所述二号驱动电机输出端延伸至二号定位箱的下方并固定安装有二号定位轴，所述二号定位轴上固定连接有二号螺旋桨叶。

11、例如，本实用新型至少一实施例提供的一种支架注塑成型用搅拌送料装置中，还包括：所述送料组件包括减速电机，所述减速电机固定在封盖顶端，所述封盖顶端且位于减速电机前端固定连接有固定筒，所述减速电机输出端延伸至固定筒内部并固定安装有主动轴，所述主动轴上固定连接有三号螺旋桨叶。

12、例如，本实用新型至少一实施例提供的一种支架注塑成型用搅拌送料装置中，还包括：所述滑槽、滑块和连接块数量有若干个，多个所述滑槽、滑块和连接块安装在外轴上。

13、本实用新型的有益效果为：

14、本实用新型中：

15、（1）该一种支架注塑成型用搅拌送料装置，安装有送料组件和开合组件，通过螺旋桨叶控制原料的输送，方便工作人员控制每种原料的输送比，内外轴与连接块相配合，实现混合后材料的及时输送，出料时不易堵塞出料管，操作起来较为方便。

16、（2）该一种支架注塑成型用搅拌送料装置，安装有驱动组件和搅拌组件，通过蜗杆和蜗轮之间的配合使得搅拌杆转动，通过控制蜗轮蜗杆单级可实现较大传动比，驱动电机带动螺旋桨叶转动，在驱动组件的作用下搅拌组件做周期转动，使得搅拌范围更大。

1.一种支架注塑成型用搅拌送料装置，其特征在于，包括：

2.根据权利要求1所述的一种支架注塑成型用搅拌送料装置，其特征在于，所述开合组件（9）包括外轴（92），所述外轴（92）通过轴承转动连接在搅拌桶（3）内部且靠近底端，所述外轴（92）内部转动连接有内轴（91），所述外轴（92）上固定连接有二号开合板（94），所述内轴（91）上固定连接有一号开合板（93），所述一号开合板（93）与二号开合板（94）位置相对应。

3.根据权利要求2所述的一种支架注塑成型用搅拌送料装置，其特征在于，所述底板（1）顶端且位于搅拌桶（3）前端固定连接有导轨（95），所述导轨（95）内部滑动连接有滑动块（96），所述滑动块（96）底端与液压杆（10）输出端固定连接，所述滑动块（96）上开设有滑槽（97），所述滑槽（97）内部滑动连接有滑块（98），所述滑块（98）前端通过固定杆转动连接有连接块（99），所述内轴（91）前端延伸至搅拌桶（3）前侧，所述内轴（91）内部通过固定杆与连接块（99）左端转动连接。

4.根据权利要求1所述的一种支架注塑成型用搅拌送料装置，其特征在于，所述驱动组件（5）包括伺服电机（51），所述封盖（4）顶端固定连接有伺服电机（51），所述伺服电机（51）输出端固定连接有转动轴（52），所述转动轴（52）上固定连接有蜗杆（53），所述封盖（4）顶端且位于伺服电机（51）后侧固定连接有固定板（54），所述固定板（54）前端与转动轴（52）后端转动连接。

5.根据权利要求4所述的一种支架注塑成型用搅拌送料装置，其特征在于，所述封盖（4）内腔顶端转动连接有转动杆（55），所述转动杆（55）上端延伸至封盖（4）上方并固定连接有蜗轮（56），所述蜗杆（53）与蜗轮（56）为啮合连接，所述转动杆（55）下端延伸至封盖（4）内部并与连接杆（6）顶端固定连接。

6.根据权利要求1所述的一种支架注塑成型用搅拌送料装置，其特征在于，所述搅拌组件（7）包括一号定位箱（71），所述连接杆（6）右端固定连接有一号定位箱（71），所述一号定位箱（71）内部固定连接有一号驱动电机（72），所述一号驱动电机（72）输出端延伸至一号定位箱（71）的下方并固定安装有一号定位轴（73），所述一号定位轴（73）上固定连接有一号螺旋桨叶（74）；

7.根据权利要求1所述的一种支架注塑成型用搅拌送料装置，其特征在于，所述送料组件（8）包括减速电机（81），所述减速电机（81）固定在封盖（4）顶端，所述封盖（4）顶端且位于减速电机（81）前端固定连接有固定筒（82），所述减速电机（81）输出端延伸至固定筒（82）内部并固定安装有主动轴（83），所述主动轴（83）上固定连接有三号螺旋桨叶（84）。

8.根据权利要求3所述的一种支架注塑成型用搅拌送料装置，其特征在于，所述滑槽（97）、滑块（98）和连接块（99）数量有若干个，多个所述滑槽（97）、滑块（98）和连接块（99）安装在外轴（92）上。
