一种阻燃材料的挤出模头结构的制作方法

摘要: 本技术涉及阻燃材料生产领域,尤其涉及一种阻燃材料的挤出模头结构。背景技术:1、阻燃材料广泛应用于各行业中,阻燃材料传统生产过程一般为先混料,混料后在挤压拉出单条...
一种阻燃材料的挤出模头结构的制作方法

本技术涉及阻燃材料生产领域,尤其涉及一种阻燃材料的挤出模头结构。

背景技术:

1、阻燃材料广泛应用于各行业中,阻燃材料传统生产过程一般为先混料,混料后在挤压拉出单条材料,再经过冷却后切粒,该种方式生产效率较低,且一般需要设置长线的冷却装置,设备占用空间大。

2、为提升生产效率,现有一种新的生产方式,先将材料混合融化,再以螺杆挤压输送至挤出模头,挤出模头可同时挤出多条材料,再同步进行切粒,切粒后再进行冷却。由于阻燃材料一般直接由较宽的流道冲向狭窄的模唇,流动路径短,混合与整流效果有限,而挤出模头需要同时挤出多条材料,采用传统挤出模头进行简单改进将难于满足质量要求,其在材料流动均衡和条状材料外表质量上将难度达到要求,故目前急需一种挤出模头结构可匹配新的生产方式。

技术实现思路

1、为了克服上述缺点,本实用新型提供一种阻燃材料的挤出模头结构。

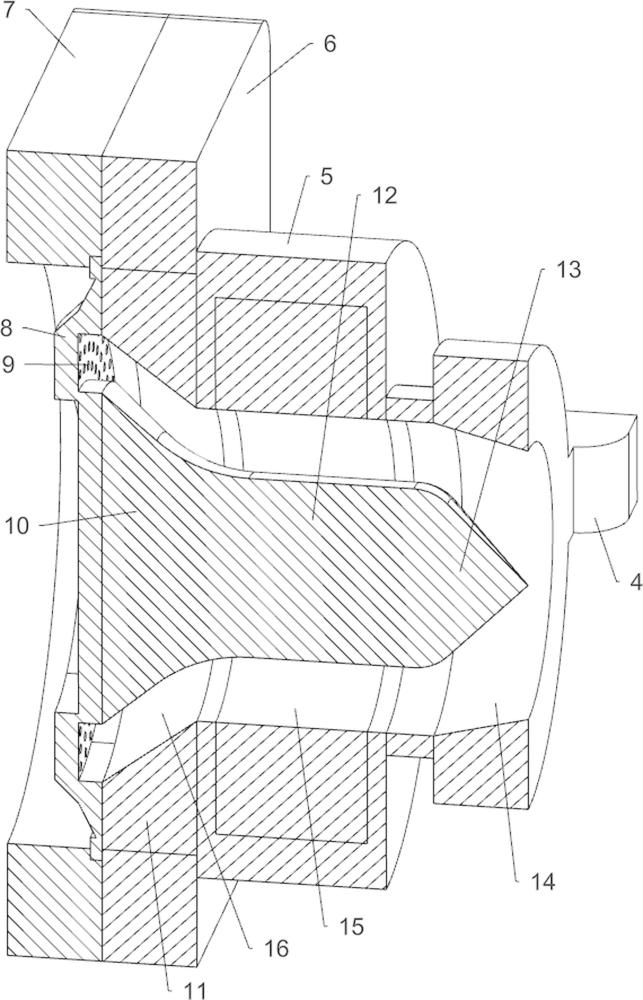

2、本实用新型的技术实施方案是:一种阻燃材料的挤出模头结构,包括出料口对接有挤出模头,其特征是:所述挤出模头包括依次连接的模头接口、保温组件、连接板和安装板,所述挤出模头与出料口对接并相互导通,所述连接板内设有导向环,所述安装板内设有挤出模板,所述挤出模板上开设有多个挤出模孔,所述挤出模孔为环形阵列分布,所述挤出模板的中心设置有锥体,锥体与所述模头接口、保温组件和导向环之间形成材料流道,该材料流道与出料口导通。

3、优选地,所述锥体包括相互连接的平顶锥体、连接柱和圆锥体,所述平顶锥体固定安装于所述挤出模板上,且对应于所述导向环位置布置,所述连接柱对应于所述保温组件位置布置,所述圆锥体对应于所述模头接口位置布置。

4、优选地,所述材料流道从右到左依次设有第一通道、第二通道和第三通道,所述第一通道为所述挤出模头与所述圆锥体之间的间隙组成,所述第二通道为所述保温组件与所述连接柱之间的间隙组成,所述第三通道为所述导向环与所述平顶锥体之间的间隙组成。

5、优选地,所述第一通道和所述第三通道呈喇叭状,所述第二通道呈圆环状。

6、优选地,所述挤出模头边缘通过销轴连接有对称分布的固定件,每个所述固定件上远离铰接端的一侧均开设有插孔,以及插接入所述插孔内的插销,所述插销用于锁定闭合所述固定件。

7、优选地,所述固定件上开设有凹槽,所述凹槽设置为与所述出料口和挤出模外形对应的结构。

8、优选地,所述平顶锥体、连接柱和圆锥体为一体成型设计,所述平顶锥体与连接柱之间和连接柱与圆锥体之间均以圆弧过渡。

9、本实用新型具有如下优点:

10、1、本实用新型通过设置的锥体在物理上阻碍了中心区域的快速流动,迫使更多的阻燃材料向四周流动,确保出料均匀,且打乱了阻燃材料原有的螺旋流动形态,使其在锥体周围重新分布和整合,从而有效消除了“记忆效应”,为生产出表面光滑平整的产品奠定了基础;

11、2、平顶锥体、连接柱和圆锥体为一体成型设计,通过平顶锥体、连接柱和圆锥体之间的连接处进行圆角处理,可以确保表面光滑,以防止材料挂料;

12、3、由于在固定件上开设有与出料口和挤出模外形对应的凹槽结构,通过两个固定件相互闭合对相互对接的挤出模头与出料口进行固定,可以确保出料口和挤出模对接的稳定性。

1.一种阻燃材料的挤出模头结构,包括出料口(1)对接有挤出模头,其特征是:所述挤出模头包括依次连接的模头接口(4)、保温组件(5)、连接板(6)和安装板(7),所述挤出模头与出料口(1)对接并相互导通,所述连接板(6)内设有导向环(11),所述安装板(7)内设有挤出模板(8),所述挤出模板(8)上开设有多个挤出模孔(9),所述挤出模孔(9)为环形阵列分布,所述挤出模板(8)的中心设置有锥体,锥体与所述模头接口(4)、保温组件(5)和导向环(11)之间形成材料流道,该材料流道与出料口(1)导通。

2.按照权利要求1所述的一种阻燃材料的挤出模头结构,其特征是:所述锥体包括相互连接的平顶锥体(10)、连接柱(12)和圆锥体(13),所述平顶锥体(10)固定安装于所述挤出模板(8)上,且对应于所述导向环(11)位置布置,所述连接柱(12)对应于所述保温组件(5)位置布置,所述圆锥体(13)对应于所述模头接口(4)位置布置。

3.按照权利要求2所述的一种阻燃材料的挤出模头结构,其特征是:所述材料流道从右到左依次设有第一通道(14)、第二通道(15)和第三通道(16),所述第一通道(14)为所述挤出模头与所述圆锥体(13)之间的间隙组成,所述第二通道(15)为所述保温组件(5)与所述连接柱(12)之间的间隙组成,所述第三通道(16)为所述导向环(11)与所述平顶锥体(10)之间的间隙组成。

4.按照权利要求3所述的一种阻燃材料的挤出模头结构,其特征是:所述第一通道(14)和所述第三通道(16)呈喇叭状,所述第二通道(15)呈圆环状。

5.按照权利要求1所述的一种阻燃材料的挤出模头结构,其特征是:所述挤出模头边缘通过销轴连接有对称分布的固定件(17),每个所述固定件(17)上远离铰接端的一侧均开设有插孔,以及插接入所述插孔内的插销,所述插销用于锁定闭合所述固定件(17)。

6.按照权利要求5所述的一种阻燃材料的挤出模头结构,其特征是:所述固定件(17)上开设有凹槽,所述凹槽设置为与所述出料口(1)和挤出模外形对应的结构。
