一种复合膜吹膜设备的吹膜定型结构的制作方法

本技术涉及薄膜加工设备，尤其涉及一种复合膜吹膜设备的吹膜定型结构。

背景技术：

1、在塑料薄膜加工领域，吹膜法因其生产效率高、薄膜性能优良而被广泛应用。然而，在复合膜生产过程中，由于多层材料共挤时熔体黏度差异、冷却速率不均等因素，膜泡容易发生抖动、偏斜或厚度波动，影响薄膜的均匀性和力学性能。

2、经检索，中国专利公告号：cn221793753u中公开了一种新型土工复合膜生产加工用吹膜设备，包括机架，机架的顶端固定安装有定位架，机架的前端固定安装有扶梯，机架的左侧设有可调节辊轴一，机架的内部中央固定安装有定型圈，其特征还在于：还包括：吹胀装置，其放置在机架的中央下端，用于驱动塑料膜形成的结构；进料装置，其放置在机架的右端，用于将塑料粒子加热融化的结构；风机装置，其放置在机架的后端，用于将塑料成型进行快速冷却的结构；卷轴装置，其放置在机架的左端，用于将制作成型的复合膜进行包装的结构，本新型结构操作简单，通过伸缩杆代替人员进行上料，减少人员的工作量，通过辊轴装置与上牵引轴的设置，使得吹出的薄膜产品塑化程度好、厚度均匀、质量较好。

3、上述申请方案中采用固定式定型圈，无法根据不同膜泡尺寸灵活调整限位结构的位置和接触压力，导致对宽幅或高收缩率薄膜的适应性较差，易出现膜泡摆动或局部应力集中，对膜泡的动态平衡控制有限，尤其在高速吹膜或宽幅薄膜生产中效果不佳

技术实现思路

1、为了弥补以上不足，本实用新型提供了一种复合膜吹膜设备的吹膜定型结构，旨在改善以往的设备中无法根据不同膜泡尺寸灵活调整限位结构的位置和接触压力问题。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种复合膜吹膜设备的吹膜定型结构，包括支撑台，所述支撑台的内部固定连接有吹膜机主体，所述支撑台的上表面固定连接有支撑架，所述支撑架的外壁固定连接有固定环，所述固定环的内部固定连接有连接筒，所述连接筒的内部滑动连接有卡块，所述固定环的内部设置有弹簧，所述固定环的外壁转动连接有支撑环，所述支撑环的内部开设有卡槽，所述卡块的外壁滑动连接在卡槽的内壁，所述支撑环的外壁设置有支撑组件。

4、通过上述技术方案：通过支撑环、卡块与弹簧的协同作用，实现了竹竿位置的灵活调节。转动竹竿时，支撑环带动卡块挤压弹簧，使其收缩并卡入对应卡槽，通过弹簧回弹力锁定位置，确保竹竿稳定固定，进而达到了灵活按需调节竹竿位置，从而能精准适配不同尺寸的膜泡需求，从而可根据不同膜泡尺寸灵活调整竹竿的位置和接触压力，竹竿与膜泡表面轻微接触后，可有效限制膜泡摆动，减少薄膜生产中的厚度不均或破裂风险，显著提升吹膜工艺的稳定性和成品质量。

5、作为上述技术方案的进一步描述：

6、所述支撑组件包括连接块，所述连接块的外壁固定连接在支撑环的外壁，所述连接块的内部固定连接有支撑轴，所述支撑轴的外壁滑动连接有竹竿，所述竹竿的外壁滑动连接在连接块的内壁。

7、通过上述技术方案：将经过抛光处理的竹竿可套在支撑轴上并插在连接块中，其中支撑轴起到支撑限位竹竿的作用，竹竿与连接块的连接处设的橡胶缓冲垫，中橡胶缓冲垫具有一定的弹性，能够增加竹竿与连接块之间的摩擦力，防止竹竿在连接块中发生不必要的滑动或转动。

8、作为上述技术方案的进一步描述：

9、所述弹簧的一端固定于所述卡块，另一端抵接所述连接筒的内壁。

10、通过上述技术方案：其中弹簧起到辅助连接卡块和连接筒的作用，通过连接筒起到限位卡块的作用，保证了卡块运动的稳定性。

11、作为上述技术方案的进一步描述：

12、所述卡块的外壁滑动连接在支撑环的内部，所述支撑环的内壁转动连接在支撑架的外壁。

13、通过上述技术方案：固定环起到支撑限位支撑环的作用，进而可保证支撑环在转动时的稳定性。

14、作为上述技术方案的进一步描述：

15、所述支撑架的外壁固定连接有支撑框，所述支撑框的外壁固定连接有第一电机，所述第一电机的输出端固定设置有半齿轮，所述半齿轮的外壁转动连接在支撑框的内壁。

16、通过上述技术方案：通过第一电机起到带动半齿轮进行转动的作用，通过半齿轮起到带动齿条在支撑框中滑动的作用。

17、作为上述技术方案的进一步描述：

18、所述半齿轮的齿端啮合连接有齿条，所述齿条的外壁固定连接有连接架。

19、通过上述技术方案：通过半齿轮起到带动齿条在支撑框中滑动的作用，通过齿条起到支撑限位连接架的作用。

20、作为上述技术方案的进一步描述：

21、所述齿条和连接架的外壁均滑动连接在支撑框的内部，所述连接架的外壁固定连接有u形架。

22、通过上述技术方案：其中支撑框为齿条和连接架提供了稳定的支撑结构，使它们能够在特定的空间内进行直线滑动。

23、作为上述技术方案的进一步描述：

24、所述u形架的内部固定连接有第二电机，所述第二电机的输出端固定设置有扇叶。

25、通过上述技术方案：通过第二电机起到带动扇叶进行转动的作用，进而通过产生的低速气流进一步稳定膜泡。

26、本实用新型具有如下有益效果：

27、1.本实用新型中，通过支撑环、卡块与弹簧的协同作用，实现了竹竿位置的灵活调节。转动竹竿时，支撑环带动卡块挤压弹簧，使其收缩并卡入对应卡槽，通过弹簧回弹力锁定位置，确保竹竿稳定固定，进而达到了灵活按需调节竹竿位置，从而能精准适配不同尺寸的膜泡需求，从而可根据不同膜泡尺寸灵活调整竹竿的位置和接触压力。

28、2.本实用新型中，第一电机通过半齿轮带动齿条在u形架中进行往复运动，通过配合第二电机驱动的扇叶，能够产生低速气流辅助稳定膜泡。竹竿初步限位后，气流进一步抑制膜泡晃动，尤其适用于高速牵引工况。该设计将机械限位与气流动态平衡相结合，双重作用显著降低薄膜生产中的振动缺陷，同时避免直接接触导致的表面划伤。

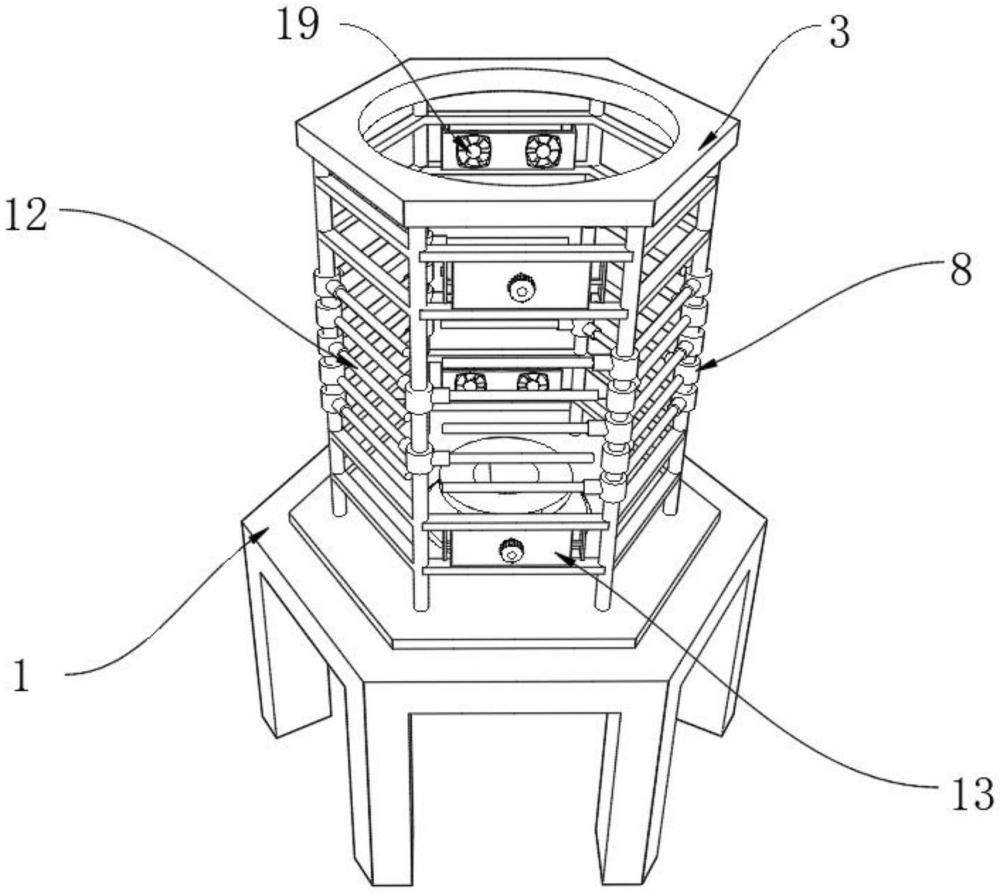

1.一种复合膜吹膜设备的吹膜定型结构，包括支撑台（1），其特征在于：所述支撑台（1）的内部固定连接有吹膜机主体（2），所述支撑台（1）的上表面固定连接有支撑架（3），所述支撑架（3）的外壁固定连接有固定环（4），所述固定环（4）的内部固定连接有连接筒（5），所述连接筒（5）的内部滑动连接有卡块（6），所述固定环（4）的内部设置有弹簧（7），所述固定环（4）的外壁转动连接有支撑环（8），所述支撑环（8）的内部开设有卡槽（9），所述卡块（6）的外壁滑动连接在卡槽（9）的内壁，所述支撑环（8）的外壁设置有支撑组件（21）。

2.根据权利要求1所述的一种复合膜吹膜设备的吹膜定型结构，其特征在于：所述支撑组件（21）包括连接块（10），所述连接块（10）的外壁固定连接在支撑环（8）的外壁，所述连接块（10）的内部固定连接有支撑轴（11），所述支撑轴（11）的外壁滑动连接有竹竿（12），所述竹竿（12）的外壁滑动连接在连接块（10）的内壁。

3.根据权利要求1所述的一种复合膜吹膜设备的吹膜定型结构，其特征在于：所述弹簧（7）的一端固定于所述卡块（6），另一端抵接所述连接筒（5）的内壁。

4.根据权利要求1所述的一种复合膜吹膜设备的吹膜定型结构，其特征在于：所述卡块（6）的外壁滑动连接在支撑环（8）的内部，所述支撑环（8）的内壁转动连接在支撑架（3）的外壁。

5.根据权利要求1所述的一种复合膜吹膜设备的吹膜定型结构，其特征在于：所述支撑架（3）的外壁固定连接有支撑框（13），所述支撑框（13）的外壁固定连接有第一电机（14），所述第一电机（14）的输出端固定设置有半齿轮（15），所述半齿轮（15）的外壁转动连接在支撑框（13）的内壁。

6.根据权利要求5所述的一种复合膜吹膜设备的吹膜定型结构，其特征在于：所述半齿轮（15）的齿端啮合连接有齿条（16），所述齿条（16）的外壁固定连接有连接架（17）。

7.根据权利要求6所述的一种复合膜吹膜设备的吹膜定型结构，其特征在于：所述齿条（16）和连接架（17）的外壁均滑动连接在支撑框（13）的内部，所述连接架（17）的外壁固定连接有u形架（18）。

8.根据权利要求7所述的一种复合膜吹膜设备的吹膜定型结构，其特征在于：所述u形架（18）的内部固定连接有第二电机（19），所述第二电机（19）的输出端固定设置有扇叶（20）。
