一种基于高分子废料加工用的节能型破碎喂料机的制作方法

本发明涉及高分子废料加工装置，特别涉及一种基于高分子废料加工用的节能型破碎喂料机。

背景技术：

1、高分子废料回收再利用是节能环保领域的重要发展方向，对降低原生资源消耗与减少固体废弃物污染具有重要意义。破碎喂料机是高分子废料回收加工流程中的核心前端设备，主要承担物料破碎与定量喂送的功能，被广泛应用于薄膜、纤维、发泡料等各类轻质高分子废料的回收加工生产线中。但是，现有高分子废料加工用破碎喂料机在使用的过程中仍然存在以下缺陷：

2、破碎喂料机运行时，高速旋转的刀辊会带动腔体内空气形成向上的气流；该气流与喂料仓下落的轻质高分子废料形成对冲，在喂料口处产生紊流，进而引发物料悬浮架桥与喂料断续不均的问题；该问题会导致刀辊频繁处于空载与重载交替的冲击切换状态，大幅提升电机的启动冲击能耗；现有技术多采用螺旋推料，压辊强制喂料等结构解决物料架桥问题，但此类方案均需额外配置动力单元，反而会进一步增加设备的整体运行能耗和成本。

技术实现思路

1、本申请的目的在于提供一种基于高分子废料加工用的节能型破碎喂料机，可有效解决上述背景技术中提出的问题。

2、为实现上述目的，本申请提供如下技术方案：一种基于高分子废料加工用的节能型破碎喂料机，包括破碎机和与破碎机底部输出口连接的输送机；所述破碎机包括锥形破碎筒以及同轴设置于锥形破碎筒内的破碎杆，所述锥形破碎筒的底部出料口与输送机顶部进料口连接，所述锥形破碎筒和输送机之间设置有出料抑风组件；所述出料抑风组件包括：

3、环形导流基座，同轴设置于锥形破碎筒底部出料口与输送机进料口之间；

4、安装环，同轴设置于环形导流基座外壁；所述安装环内开设有气流汇集环槽，所述安装环内部与气流汇集环槽之间通过多个连通孔连通；所述安装环上开设有出气接口；

5、以及多个旋流导向叶片，多个所述旋流导向叶片圆周等间距设置于环形导流基座内壁；旋流导向叶片呈倾斜弧形结构、其倾斜方向与输送机的螺旋旋向一致；旋流导向叶片入口端正对环形导流基座的径向进气方向，旋流导向叶片的出口端朝向连通孔。

6、优选的：所述安装环底部设置有排渣孔，并允许安装环内沉降的细粉物料通过排渣孔排出。

7、优选的：所述锥形破碎筒内设置有稳流导料组件；所述稳流导料组件用于削弱破碎杆旋转形成的轴向涡流，以阻隔破碎机和输送机腔体内的气流串扰。

8、优选的：所述稳流导料组件包括上层导料环、上层支撑筋、中层隔料环、中层支撑筋、下层匀料环以及下层支撑筋；所述上层导料环、中层隔料环和下层匀料环沿破碎杆轴线从上到下依次间距设置；所述上层导料环通过上层支撑筋固设于锥形破碎筒内壁，所述中层隔料环通过中层支撑筋固设于锥形破碎筒内壁，所述下层匀料环通过下层支撑筋固设于锥形破碎筒内壁；所述上层导料环和下层匀料环均为倒锥形结构，所述上层导料环、中层隔料环和下层匀料环的中心位置处分别开设有第一通孔、第二通孔和第三通孔；所述破碎杆同轴穿过第一通孔、第二通孔和第三通孔；所述破碎杆与第一通孔、第二通孔以及第三通孔之间均形成允许物料通过的间隙。

9、优选的：所述第二通孔的孔径大于第一通孔的孔径，以使得物料下落的主落点处于第二通孔内。

10、优选的：所述锥形破碎筒上设置有压差回流组件；所述压差回流组件用于将通过出料抑风组件旋流导出的底部高压气流输送至锥形破碎筒上部低压区域，形成全封闭内部气流循环。

11、优选的：所述安装环上的出气接口与压差回流组件的进气端通过法兰密封对接；出气接口与压差回流组件的进气端对接面之间设置有密封垫。

12、优选的：所述压差回流组件包括回流管道和阀板；所述回流管道的输入端与安装环的出气接口连接，所述回流管道的输出端插接于锥形破碎筒靠近顶部位置；所述阀板通过转轴转动连接于回流管道内，且所述阀板靠近回流管道输出端设置；所述转轴水平布置，以允许阀板依靠自身重力位置竖直下垂的闭合状态；所述回流管道内设置有限位部，并用于阻止阀板向远离回流管道输出端转动。

13、优选的： 所述回流管道的输入端滤料格栅；所述滤料格栅位于气流进入回流管道的前端，用于筛分拦截气流中携带的物料碎屑。

14、优选的：所述上层导料环、中层隔料环和下层匀料环的环体外径均小于对应高度处锥形破碎筒的内径，所述上层导料环、中层隔料环和下层匀料环的环体外边缘与锥形破碎筒内壁之间形成环形间隙；所述上层导料环、中层隔料环和下层匀料环的外圆面分别通过上层支撑筋、中层支撑筋和下层支撑筋与高度处锥形破碎筒连接。

15、综上，本发明的技术效果和优点：

16、1、本发明通过设置出料抑风组件，利用环形导流基座将输送机进料口向上的反冲气流转向为水平流动状态，再经旋流导向叶片引导形成环形旋流以耗散气流动能，最终通过气流汇集环槽完成侧向导出，实现喂料衔接区域流场的稳定调控，保障轻质高分子物料下落顺畅，提升喂料的连续性与均匀性，同时采用纯机械无源结构，有效降低设备运行能耗与电机冲击负荷，实现节能效果。

17、2、本发明通过设置稳流导料组件，依托三层环形导料结构逐层收拢匀化下落的破碎物料，同时形成多道横向气流屏障逐级耗散轴向涡流的动能，实现物料的匀速平稳喂送，提升下游输送工序的进料均匀性，同时阻隔上下腔体的气流串扰，维持底部出料衔接区域的流场稳定，进一步强化喂料流畅度。

18、3、本发明通过设置压差回流组件，依靠腔体间的自然气压差将底部导出的高压气流输送至锥形破碎筒上部低压区域，形成全封闭的内部气流循环，实现全腔体气压的动态平衡，维持设备内部气压稳定，避免粉尘从装配缝隙外溢，同时可将破碎过程产生的摩擦余热输送至上部预热带破碎物料，辅助提升破碎加工效率，全程无需额外配置动力元件，进一步降低设备的运行与维护成本。

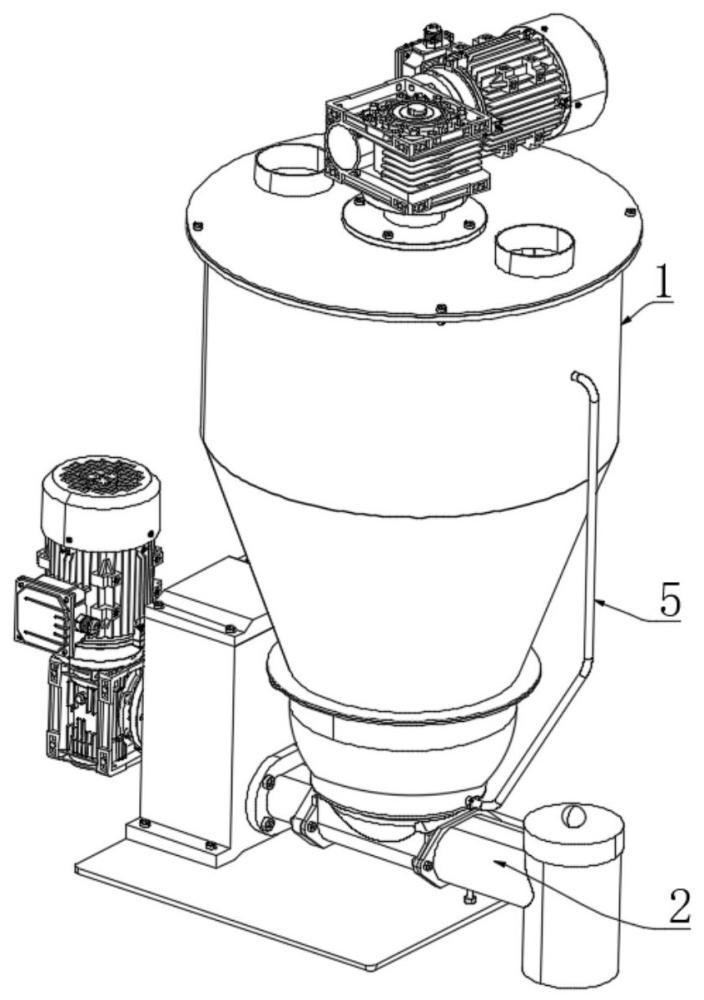

1.一种基于高分子废料加工用的节能型破碎喂料机，包括破碎机（1）和与破碎机（1）底部输出口连接的输送机（2）；所述破碎机（1）包括锥形破碎筒（11）以及同轴设置于锥形破碎筒（11）内的破碎杆（12），所述锥形破碎筒（11）的底部出料口与输送机（2）顶部进料口连接，其特征在于：所述锥形破碎筒（11）和输送机（2）之间设置有出料抑风组件（3）；所述出料抑风组件（3）包括：

2.根据权利要求1所述的一种基于高分子废料加工用的节能型破碎喂料机，其特征在于：所述安装环（33）底部设置有排渣孔，并允许安装环（33）内沉降的细粉物料通过排渣孔排出。

3.根据权利要求1所述的一种基于高分子废料加工用的节能型破碎喂料机，其特征在于：所述锥形破碎筒（11）内设置有稳流导料组件（4）；所述稳流导料组件（4）用于削弱破碎杆（12）旋转形成的轴向涡流，以阻隔破碎机（1）和输送机（2）腔体内的气流串扰。

4.根据权利要求3所述的一种基于高分子废料加工用的节能型破碎喂料机，其特征在于：所述稳流导料组件（4）包括上层导料环（41）、中层隔料环（43）以及下层匀料环（45）；所述上层导料环（41）、中层隔料环（43）和下层匀料环（45）沿破碎杆（12）轴线从上到下依次间距设置于锥形破碎筒（11）内；所述上层导料环（41）和下层匀料环（45）均为倒锥形结构，当物料掉落到上层导料环（41）和/或下层匀料环（45）上时，允许物料向上层导料环（41）和/或下层匀料环（45）中心位置汇聚；所述中层隔料环（43）为平板结构；当物料掉落至中层隔料环（43）的平板结构上时，物料被平板结构缓冲分散；所述上层导料环（41）、中层隔料环（43）和下层匀料环（45）的中心位置处分别开设有第一通孔（47）、第二通孔（48）和第三通孔（49）；所述破碎杆（12）同轴穿过第一通孔（47）、第二通孔（48）和第三通孔（49）；所述破碎杆（12）与第一通孔（47）、第二通孔（48）以及第三通孔（49）之间均形成允许物料通过的间隙。

5.根据权利要求4所述的一种基于高分子废料加工用的节能型破碎喂料机，其特征在于：所述第二通孔（48）的孔径大于第一通孔（47）的孔径，以使得物料下落的主落点处于第二通孔（48）内。

6.根据权利要求4所述的一种基于高分子废料加工用的节能型破碎喂料机，其特征在于：所述锥形破碎筒（11）上设置有压差回流组件（5）；所述压差回流组件（5）用于将通过出料抑风组件（3）旋流导出的底部高压气流输送至锥形破碎筒（11）上部低压区域，形成全封闭内部气流循环。

7.根据权利要求6所述的一种基于高分子废料加工用的节能型破碎喂料机，其特征在于：所述安装环（33）上的出气接口与压差回流组件（5）的进气端通过法兰密封对接；出气接口与压差回流组件（5）的进气端对接面之间设置有密封垫。

8.根据权利要求6所述的一种基于高分子废料加工用的节能型破碎喂料机，其特征在于：所述压差回流组件（5）包括回流管道（51）和阀板（52）；所述回流管道（51）的输入端与安装环（33）的出气接口连接，所述回流管道（51）的输出端插接于锥形破碎筒（11）靠近顶部位置；所述阀板（52）通过转轴转动连接于回流管道（51）内，且所述阀板（52）靠近回流管道（51）输出端设置；所述转轴水平布置，以允许阀板（52）依靠自身重力位置竖直下垂的闭合状态；所述回流管道（51）内设置有限位部（53），并用于阻止阀板（52）向远离回流管道（51）输出端转动。

9.根据权利要求8所述的一种基于高分子废料加工用的节能型破碎喂料机，其特征在于： 所述回流管道（51）的输入端滤料格栅（54）；所述滤料格栅（54）位于气流进入回流管道（51）的前端，用于筛分拦截气流中携带的物料碎屑。

10.根据权利要求4所述的一种基于高分子废料加工用的节能型破碎喂料机，其特征在于：所述上层导料环（41）、中层隔料环（43）和下层匀料环（45）的环体外径均小于对应高度处锥形破碎筒（11）的内径，所述上层导料环（41）、中层隔料环（43）和下层匀料环（45）的环体外边缘与锥形破碎筒（11）内壁之间形成环形间隙；所述上层导料环（41）、中层隔料环（43）和下层匀料环（45）的外圆面分别通过上层支撑筋（42）、中层支撑筋（44）和下层支撑筋（46）与高度处锥形破碎筒（11）连接。
