一种PVC装饰膜贴敷辅助装置的制作方法

本技术涉及装饰膜，具体为一种pvc装饰膜贴敷辅助装置。

背景技术：

1、 pvc装饰膜是一种用于家居装饰的材料，通常用于覆盖家具表面、墙面或其他装饰目的。它由聚氯乙烯(pvc)材料制成，具有柔韧性、耐久性和易于清洁的特点。在将pvc装饰膜覆盖于家具表面时，通常将制作家具的板材运输至热压板的下方，再将pvc装饰膜覆盖于板材上方，通过热压板下压加热，实现pvc装饰膜固定于板材的表面。但现有的pvc装饰膜敷贴装置，在压合以及运输板材的过程中，容易发生板材移位，导致pvc装饰膜与板材不能很好的贴附或者pvc装饰膜的纹理相对板材倾斜影响美观。

2、为了解决上述问题，本案由此而生。

技术实现思路

1、本实用新型的目的在于提供一种pvc装饰膜贴敷辅助装置，以解决上述背景技术中提出的问题。

2、为实现以上目的，本实用新型通过以下技术方案予以实现：一种pvc装饰膜贴敷辅助装置，包括两个平行设置的支撑台，两个所述支撑台之间设有传送带，所述传送带上方设有压膜机构，所述压膜机构的前端设有进料辊，所述支撑台上设有一对固定座，所述固定座中间设有转轴管，所述一对固定座的转轴管之间转动连接有转动座，所述转动座包括转动轴和直角板，所述转动轴设置在直角板两侧，所述直角板上设有固定支架，所述固定支架上滑动连接有固定板，所述固定板包括滑动座、抵触板和连接板，所述抵触板和连接板分别设置在滑动座两侧，所述抵触板设置在直角板的外侧，所述连接板设置在直角板的内侧。

3、优选的，所述固定座上转动设置有两个固定片，所述两个固定片分别设置在转轴管的两侧，所述固定片呈半圆片形。

4、优选的，所述固定支架上设有挡板，所述挡板的两端分别于固定支架和直角板连接，所述固定支架上设有滑槽，所述固定板内侧设有滑条，所述滑条与滑槽滑动连接。

5、优选的，所述固定支架的下方设有步进电机，所述步进电机的输出端连接有螺杆，所述螺杆穿过连接板且与连接板螺纹连接，所述螺杆的另一端与直角板转动连接。

6、优选的，所述两个平行的支撑台的设置呈对称设置。

7、采用上述技术方案后，本实用新型与现有技术相比，具备以下优点：本实用新型一种pvc装饰膜贴敷辅助装置，在传送带两侧的支撑台上设置多个单独控制的抵触板，来对待覆膜的板材进行固定，能够对板材进行限位固定的，且能对形状不规则的板材进行有效限位，不发生位移；在不进行覆膜作业时，翻转直角板使得抵触板不再朝向传送带，不对传送带内的物品产生阻碍。

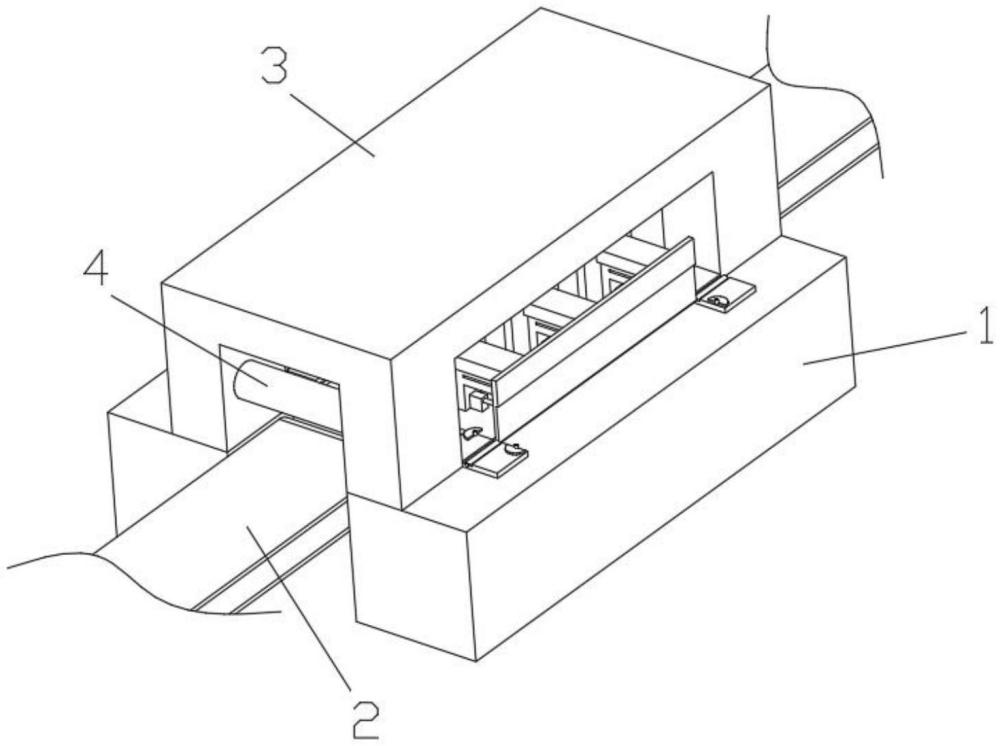

1.一种pvc装饰膜贴敷辅助装置，其特征在于：包括两个平行设置的支撑台（1），两个所述支撑台（1）之间设有传送带（2），所述传送带（2）上方设有压膜机构（3），所述压膜机构（3）的前端设有进料辊（4），所述支撑台（1）上设有一对固定座（5），所述固定座（5）中间设有转轴管（6），所述一对固定座（5）的转轴管（6）之间转动连接有转动座（7），所述转动座（7）包括转动轴（71）和直角板（72），所述转动轴（71）设置在直角板（72）两侧，所述直角板（72）上设有固定支架（73），所述固定支架（73）上滑动连接有固定板（74），所述固定板（74）包括滑动座（741）、抵触板（742）和连接板（743），所述抵触板（742）和连接板（743）分别设置在滑动座（741）两侧，所述抵触板（742）设置在直角板（72）的外侧，所述连接板（743）设置在直角板（72）的内侧。

2.根据权利要求1所述的一种pvc装饰膜贴敷辅助装置，其特征在于：所述固定座（5）上转动设置有两个固定片（51），所述两个固定片（51）分别设置在转轴管（6）的两侧，所述固定片（51）呈半圆片形。

3.根据权利要求1所述的一种pvc装饰膜贴敷辅助装置，其特征在于：所述固定支架（73）上设有挡板（75），所述挡板（75）的两端分别与固定支架（73）和直角板（72）连接，所述固定支架（73）上设有滑槽，所述固定板（74）内侧设有滑条，所述滑条与滑槽滑动连接。

4.根据权利要求3所述的一种pvc装饰膜贴敷辅助装置，其特征在于：所述固定支架（73）的下方设有步进电机（8），所述步进电机（8）的输出端连接有螺杆（9），所述螺杆（9）穿过连接板（743）且与连接板（743）螺纹连接，所述螺杆（9）的另一端与直角板（72）转动连接。

5.根据权利要求1所述的一种pvc装饰膜贴敷辅助装置，其特征在于：所述两个平行的支撑台（1）的设置呈对称设置。
