一种用于理发刀头的模具的制作方法

本技术涉及模具，具体来说，涉及一种用于理发刀头的模具。

背景技术：

1、理发器是目前较为常见的理发工具，主要用于老年人自助理发，其结构简单，操作方便，但目前传统的理发器都单刃刀头，理发效率较低，存在理不干净的情况。

2、现有的理发刀头模具可能存在以下不足：

3、1.模具的定位精度可能不够高，导致生产出的理发刀头尺寸偏差较大，影响刀头的使用性能和安装适配性。

4、2.模具的开合模过程不够顺畅，可能存在卡顿现象，影响生产效率。

5、3.对于刀头成型的关键部件，如成型块和上模块的结构设计可能不够合理，导致刀头的成型质量不佳，需要一种用于理发刀头的模具来解决这一问题。

技术实现思路

1、本实用新型的目的在于提供一种用于理发刀头的模具，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种用于理发刀头的模具，包括下模架，所述下模架位于整个装置的底端，所述下模架上端固定安装有底板，所述底板上端设有下夹板，所述下夹板两侧分别安装有第一侧端块和第二侧端块，所述第一侧端块和第二侧端块上端安装有下模座，所述下模座内分别安装有上模块和成型块，所述成型块底端安装有气缸，所述上模块侧端安装有充气管，所述上模块顶端设有上模座，所述上模座上端安装有上模架。

3、作为本实用新型的优选技术方案，所述上模座上安装有导向套，所述导向套内活动连接于导向柱，所述导向柱安装于下模架的底端。

4、作为本实用新型的优选技术方案，所述下夹板与下模架之间安装有复位弹簧，所述复位弹簧上端的长杆贯穿下模架上端的孔。

5、作为本实用新型的优选技术方案，所述上模架上端开设有定位孔，所述下模座上开设有中空槽，所述上模块和成型块均处于中空槽。

6、作为本实用新型的优选技术方案，所述上模架上端开设有注料口，所述注料口与上模块上端的连通管相连通。

7、作为本实用新型的优选技术方案，所述第一侧端块和第二侧端块上均可开设有开孔，且开孔处通过限位杆贯穿并连接下模座。

8、作为本实用新型的优选技术方案，所述下模架底端开设有开槽，所述开槽处设有与底板连接的定位件。

9、与现有技术相比，本实用新型具有以下有益效果：

10、（1）本实用新型是一种用于理发刀头的模具，本装置设置的模具导向套和导向柱的导向结构以及定位孔、定位件的定位结构，保证了模具在开合模过程中的精准定位，使得生产出的理发刀头尺寸精度高，质量稳定，复位弹簧的缓冲和复位作用、限位杆对侧端块和下模座的连接作用以及定位件对底板的定位作用，都增强了模具整体结构的稳定性，减少了模具在使用过程中的晃动和位移，延长了模具的使用寿命。

11、（2）本实用新型是一种用于理发刀头的模具，本装置设置的模具充气管的设置可以辅助原料更好地填充成型空间，气缸驱动成型块进行动作，能够对原料进行更精确的挤压操作，减少刀头内部气泡等缺陷，提高刀头的成型质量，模具的开合模过程顺畅，各部件动作协调，减少了卡顿现象，能够快速完成刀头的成型过程，从而提高生产效率。

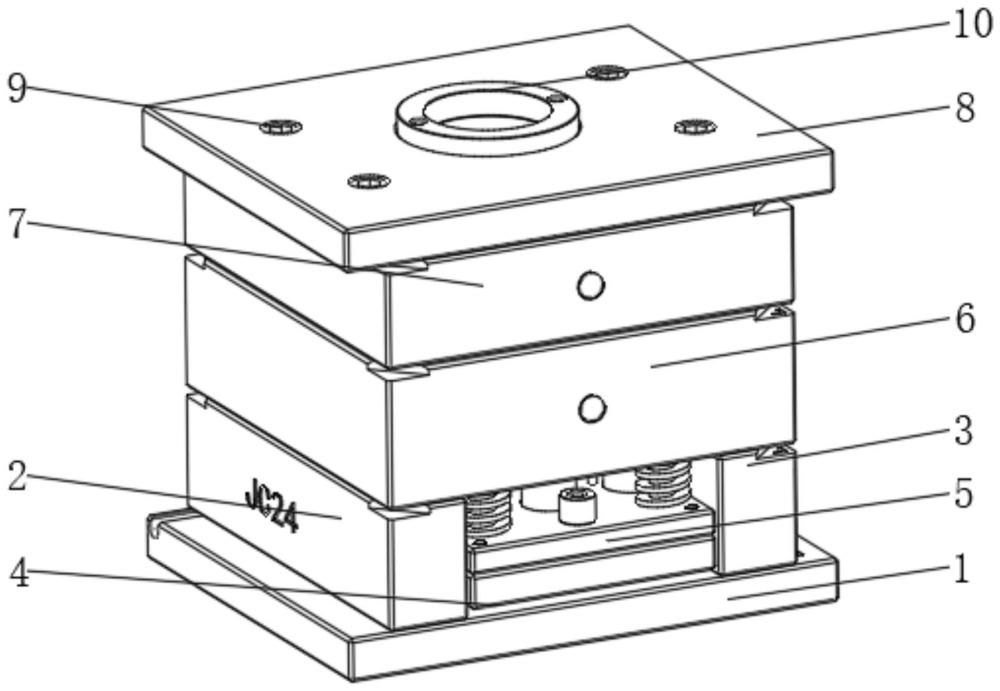

1.一种用于理发刀头的模具，其特征在于，包括下模架（1），所述下模架（1）位于整个装置的底端，所述下模架（1）上端固定安装有底板（4），所述底板（4）上端设有下夹板（5），所述下夹板（5）两侧分别安装有第一侧端块（2）和第二侧端块（3），所述第一侧端块（2）和第二侧端块（3）上端安装有下模座（6），所述下模座（6）内分别安装有上模块（14）和成型块（15），所述成型块（15）底端安装有气缸（18），所述上模块（14）侧端安装有充气管（13），所述上模块（14）顶端设有上模座（7），所述上模座（7）上端安装有上模架（8）。

2.根据权利要求1所述的一种用于理发刀头的模具，其特征在于，所述上模座（7）上安装有导向套（21），所述导向套（21）内活动连接于导向柱（17），所述导向柱（17）安装于下模架（1）的底端。

3.根据权利要求1所述的一种用于理发刀头的模具，其特征在于，所述下夹板（5）与下模架（1）之间安装有复位弹簧（19），所述复位弹簧（19）上端的长杆贯穿下模架（1）上端的孔。

4.根据权利要求1所述的一种用于理发刀头的模具，其特征在于，所述上模架（8）上端开设有定位孔（9），所述下模座（6）上开设有中空槽（16），所述上模块（14）和成型块（15）均处于中空槽（16）。

5.根据权利要求1所述的一种用于理发刀头的模具，其特征在于，所述上模架（8）上端开设有注料口（10），所述注料口（10）与上模块（14）上端的连通管（12）相连通。

6.根据权利要求1所述的一种用于理发刀头的模具，其特征在于，所述第一侧端块（2）和第二侧端块（3）上均可开设有开孔，且开孔处通过限位杆（20）贯穿并连接下模座（6）。

7.根据权利要求1所述的一种用于理发刀头的模具，其特征在于，所述下模架（1）底端开设有开槽（11），所述开槽（11）处设有与底板（4）连接的定位件。
