一种注塑模具滑块结构的制作方法

本技术涉及注塑模具，具体为一种注塑模具滑块结构。

背景技术：

1、注塑模具是用于生产塑胶制品的核心工具，通过将熔融塑料注入模腔并冷却固化成型，广泛应用于汽车、电子、医疗及日用消费品等领域，其结构通常由动模、定模及成型、浇注、脱模、侧向抽芯、调温、排气等系统组成，分类涵盖热固性/热塑性模具、单/多型腔模具等，随着技术发展，注塑模具正向数字化、智能化及绿色制造方向演进，以提升效率、精度与可持续性。

2、根据中国专利网公布的公开号为cn211074509u的一种滑块注塑模具，涉及模具用辅助装置技术领域，为解决现有的滑块注塑模具在使用时常常由于推动滑竿推动时都是采用手动动作，会消耗大量劳动力的问题，所述注塑底板上端的中间位置处设置有注塑模具静块，所述注塑模具静块的上方设置有注塑模具动块，且注塑模具静块与注塑模具动块通过卡槽连接，所述注塑模具静块和注塑模具动块内部的四个拐角处均设置有限位杆放置槽，所述限位杆放置槽的内部设置有限位杆，且限位杆与注塑底板焊接连接，所述注塑模具动块的下方设置有滑动板，且滑动板与注塑模具动块通过卡槽连接，所述滑动板的上端设置有推动底柱，且推动底柱设置有两个，但该注塑模具的滑滑块结构更换较为繁琐，难以便捷的将滑块抽芯组件拆卸更换，当滑块抽芯组件出现损坏时，需要将注塑模具整体拆分后才可将其拆卸，增加了使用者的工作负担。

3、因此，需要对注塑模具进行设计改造，有效的防止其难以拆装的现象。

技术实现思路

1、为解决上述背景技术中提出的问题，本实用新型的目的在于提供一种注塑模具滑块结构，具备便于拆装的优点，解决了难以拆装的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种注塑模具滑块结构，包括模具主体，更换组件与拆装组件；

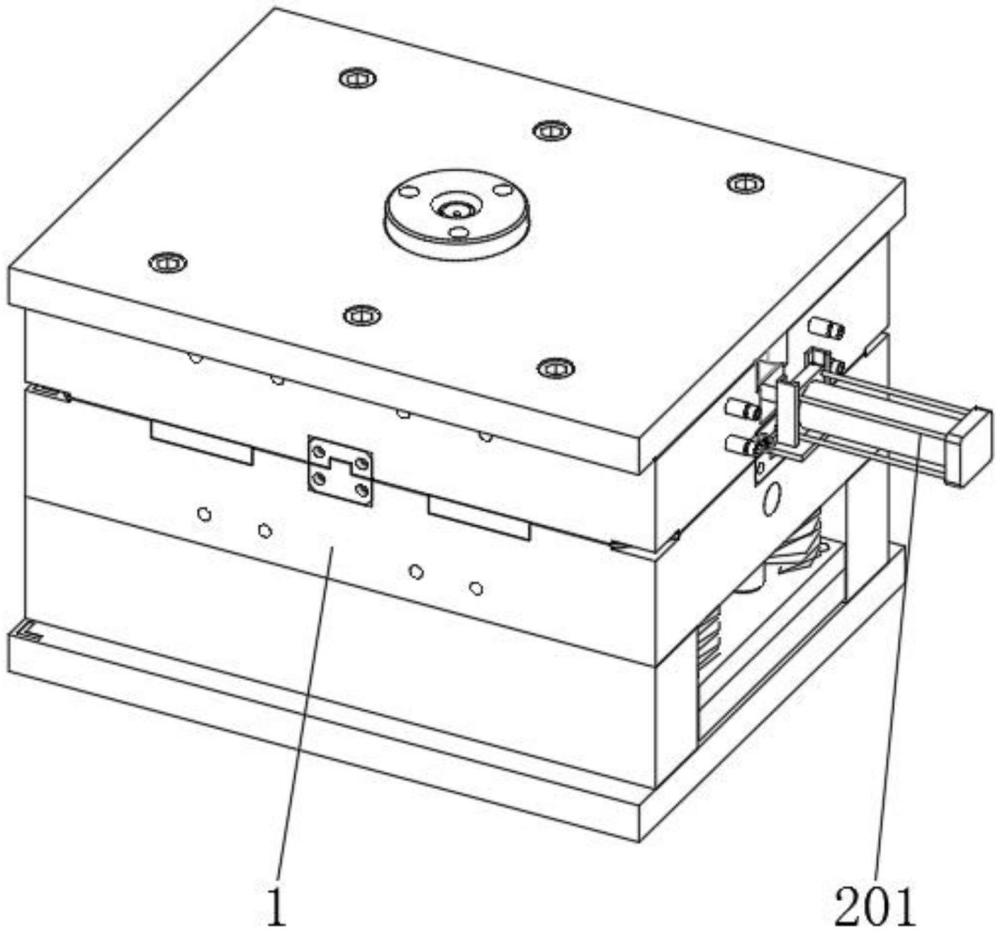

3、所述更换组件包括液压缸，所述液压缸设置在模具主体的右侧，所述液压缸的左侧固定连接有滑块组件，所述滑块组件的内部设置有成型块，所述滑块组件位于模具主体的内部，所述模具主体的右侧固定连接有支撑板，所述支撑板的顶部设置有限位框，所述限位框位于液压缸的表面，所述限位框的左侧固定连接有移动块，所述移动块的内部螺纹连接有转杆，所述转杆位于限位框的左侧。

4、作为本实用新型优选的，所述拆装组件包括凸块，所述凸块的左侧固定连接在成型块的右侧，所述凸块与滑块组件的内部均设置有梯形块，所述梯形块的顶部贯穿至凸块的顶部固定连接有弹板，所述弹板的顶部固定连接在直角板，所述直角板的左侧固定连接在滑块组件的右侧。

5、作为本实用新型优选的，所述直角板的右侧开设有通口，所述梯形块的右侧固定连接有连接板，所述连接板与通口滑动连接。

6、作为本实用新型优选的，所述支撑板的顶部开设有滑动口，所述限位框的底部固定连接有滑动块，所述滑动块与滑动口滑动连接。

7、作为本实用新型优选的，所述梯形块的顶部固定连接有限位板，所述限位板的顶部贯穿至直角板的顶部。

8、作为本实用新型优选的，所述转杆的前侧固定连接有转动把，所述转动把的表面设置有防滑纹。

9、与现有技术相比，本实用新型的有益效果如下：

10、1、本实用新型利用更换组件将滑块结构拆卸，能够便捷的将滑块抽芯组件拆卸更换，当滑块抽芯组件出现损坏时，不需要将注塑模具整体拆分后即可将其拆卸，降低了使用者的工作负担。

11、2、本实用新型通过设置拆装组件，能够便捷将成型块拆卸与安装，提高了成型块的拆装便捷性。

12、3、本实用新型通过设置通口与连接板，可以便于使用者拉动梯形块，提高了梯形块的拉动便捷性。

13、4、本实用新型通过设置滑动口与滑动块，能够对限位框进行限位，防止限位框在移动时发生晃动，提高了限位框的移动稳定性。

14、5、本实用新型通过设置限位板，可以对梯形块进行限位，提高了梯形块的移动稳定性。

15、6、本实用新型通过设置转动把，能够便于使用者转动转杆，提高了转杆的转动便捷性。

1.一种注塑模具滑块结构，包括模具主体(1)，更换组件(2)与拆装组件(3)；

2.根据权利要求1所述的一种注塑模具滑块结构，其特征在于：所述拆装组件(3)包括凸块(301)，所述凸块(301)的左侧固定连接在成型块(203)的右侧，所述凸块(301)与滑块组件(202)的内部均设置有梯形块(302)，所述梯形块(302)的顶部贯穿至凸块(301)的顶部固定连接有弹板(303)，所述弹板(303)的顶部固定连接在直角板(304)，所述直角板(304)的左侧固定连接在滑块组件(202)的右侧。

3.根据权利要求2所述的一种注塑模具滑块结构，其特征在于：所述直角板(304)的右侧开设有通口(4)，所述梯形块(302)的右侧固定连接有连接板(5)，所述连接板(5)与通口(4)滑动连接。

4.根据权利要求1所述的一种注塑模具滑块结构，其特征在于：所述支撑板(204)的顶部开设有滑动口(6)，所述限位框(205)的底部固定连接有滑动块(7)，所述滑动块(7)与滑动口(6)滑动连接。

5.根据权利要求2所述的一种注塑模具滑块结构，其特征在于：所述梯形块(302)的顶部固定连接有限位板(8)，所述限位板(8)的顶部贯穿至直角板(304)的顶部。

6.根据权利要求1所述的一种注塑模具滑块结构，其特征在于：所述转杆(207)的前侧固定连接有转动把(9)，所述转动把(9)的表面设置有防滑纹。
