一种造粒用冷却风干装置的制作方法

本技术涉及塑胶生产加工，具体而言，涉及一种造粒用冷却风干装置。

背景技术：

1、在塑胶行业中，需要将塑胶原料融化后导入到注塑机中制得塑胶产品，不同的塑胶产品由于性能要求不一样，所需的塑胶原料也是不一样的，而这些塑胶原料是将各种原材料混合在一起制成条状形状，然后用切粒机将这些呈条状结构的塑胶原料切成颗粒状。在切粒机切粒之前，呈条状结构的塑胶原料温度较高，需要通过将塑胶原料通入冷却水中进行冷却降温。

2、但是现有冷却风干设备在使用时，一般采用静态水槽冷却，冷却水槽内水流容易出现温度分层，导致冷却不均匀，影响塑胶材料的质量，仅通过塑胶条料在水槽内的活动完成热交换，冷却效率较低，并且在冷却时，水池中的蒸汽容易逸散，影响工作环境；同时，由于条状结构的塑胶原料在经冷却降温后的表面带有水滴，单纯通过热风干燥，无法实现塑胶材料的快速均匀干燥，并且能耗较高，影响加工效率。

技术实现思路

1、本实用新型的目的是提供一种造粒用冷却风干装置，以解决上述问题。

2、为了实现上述目的，本实用新型实施例提供了一种造粒用冷却风干装置，包括：承载架，所述承载架内固定连接有冷却水槽，所述承载架的两端均固定连接有承料架，两个所述承料架上分别安装有进料辊与出料辊，安置所述冷却水槽内的若干多孔挡板；

3、压料部，两个所述压料部对称安装在所述承料架和所述冷却水槽内，用于将通过进料辊的塑胶条料压入冷却水槽内；

4、封闭部，所述封闭部安装在所述承载架与两个所述压料部上，用于遮挡所述冷却水槽的上方；

5、扰流部，所述扰流部安装在所述承载架和所述冷却水槽两端，用于将冷却水槽一侧的冷却水向另一侧推动；

6、干燥部，所述干燥部设置在所述承载架两侧，用于抽取进料辊处塑胶条料的热量，并输送至所述出料辊处。

7、进一步地，所述干燥部包括有对称固定在所述承载架两侧的两个装配架，分别固定在两个所述装配架上的两个集气件，固定在所述装配架外壁的第一风机，一端分别与所述第一风机进气端与出气端相连通，另一端分别与两个所述集气件相连通的两个的进气管与排气管，固定在其中一个集气件上的导流板与两个除水刷；

8、所述导流板倾斜设置，所述导流板向下倾斜的一端延伸至所述冷却水槽内；

9、所述导流板、出气管与两个除水刷均靠近所述出料辊设置。

10、进一步地，所述集气件包括有固定在所述装配架上的下集气箱，铰接在所述下集气箱一端的上集气箱，对称等间距开设在所述下集气箱与所述上集气箱上的若干通气孔，分别开设在所述下集气箱与所述上集气箱一端，并相互对应的两个输气孔，分别固定在所述下集气箱与所述上集气箱另一端，并相互磁性吸附的两个强磁块；

11、两个所述除水刷分别固定在所述上集气箱与所述下集气箱上，所述导流板固定在所述下集气箱底部。

12、进一步地，所述扰流部包括有分别固定在所述冷却水槽两端内壁的两个集液箱，分别固定在所述承载架两端的第一水泵与第二水泵，一端分别与所述第一水泵出液端和第二水泵进液端相连通，另一端分别与两个集液箱相连通的两个分流管，等间距开设在两个所述集液箱上的若干通液孔；

13、所述第一水泵的进液端通过管道与外设的冷却液供给设备相连通，所述第二水泵的出液端通过管道与外设的换热设备相连通；

14、两个所述集液箱分别设置在若干所述多孔挡板的上下两侧。

15、进一步地，所述封闭部包括有分别设置在两个所述压料部上的两个侧盖板，铰接在所述承载架中部，并设置在两个所述侧盖板之间的集气盖板，固定在所述承载架侧壁上的第二风机，一端与所述第二风机进气端相连通，另一端与所述集气盖板相连通的波纹管；

16、所述第二风机的出气端与外设冷凝设备进行连通。

17、进一步地，所述压料部包括有固定在所述承载架外壁上的装配座，固定在所述装配座上的电动推杆，固定在所述电动推杆伸缩端的连接架，固定在其中一个侧盖板下表面的压料架，等间距安装在所述压料架上的若干压料辊；

18、所述连接架与其中一个所述侧盖板固定连接。

19、进一步地，所述压料部还包括有对称固定在所述连接架上，并均与所述装配座滑动配合的两个导向杆，对称固定在所述冷却水槽内的两个导向轨，对称转动安装在所述压料架上，并分别与两个所述导向轨相对应的两个导向轮。

20、相对于现有技术，本实用新型实施例具有以下有益效果：

21、1、该造粒用冷却风干装置，通过设置的扰流部，通过第一水泵与第二水泵配合，实现冷却水槽中冷却水的持续供应，并强制循环，使得冷却水在循环过程中可以之间通过塑胶条料表面，确保冷却效果，同时，在若干多孔挡板的配合下，在水循环流动的同时，通过若干多孔挡板空隙进行扰流，可以打破温度分层，提高冷却均匀性，并且，冷却水流通过出料辊处进入冷却水槽，最后通过进料辊处排出，在冷却水槽中流动的同时，完成热交换，使得由出料辊方向至进料辊方向，冷却水流水温由低至高均与变化，使得塑胶条料依次通过不同温区，温度呈阶梯式下降，避免骤冷，有效提高良品率。

22、2、该造粒用冷却风干装置，通过设置的干燥部，将进料辊处塑胶条料散发的热量转移至出料辊处，形成热气流，通过若干通气孔均匀吹向塑胶条料的上下两侧，实现塑胶条料的均匀热风干燥，并且不需要外加热源需求，有效降低能源效果，同时，在塑胶条料热风干燥前，干燥部中设置的两个除水刷会刷除塑胶条料上下两侧表面的水分，并通过导流板导回冷却水槽内，进而确保塑胶条料的干燥效果，有效降低风干时间，确保塑胶条料的干燥效率。

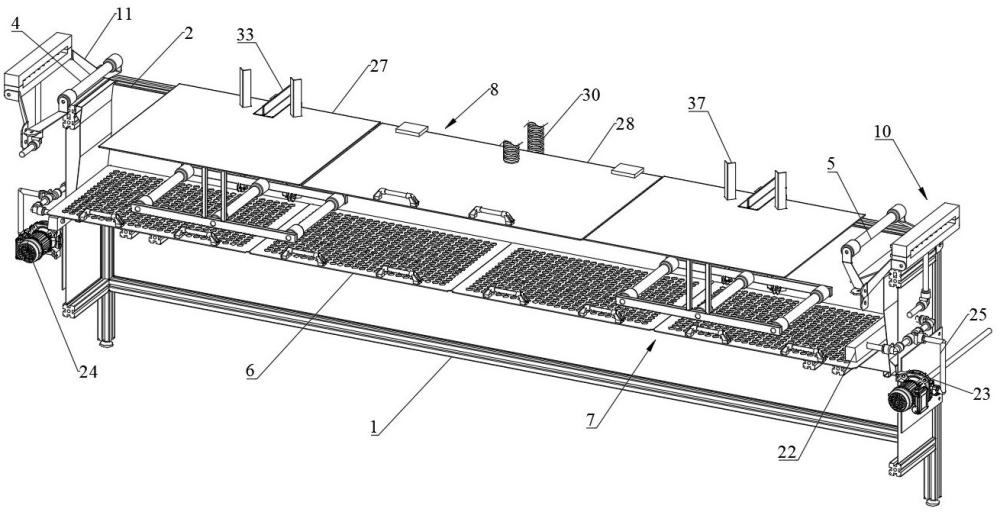

1.一种造粒用冷却风干装置，其特征在于，包括：承载架（1），所述承载架（1）内固定连接有冷却水槽（2），所述承载架（1）的两端均固定连接有承料架（3），两个所述承料架（3）上分别安装有进料辊（4）与出料辊（5），安置所述冷却水槽（2）内的若干多孔挡板（6）；

2.如权利要求1所述的一种造粒用冷却风干装置，其特征在于，

3.如权利要求2所述的一种造粒用冷却风干装置，其特征在于，

4.如权利要求3所述的一种造粒用冷却风干装置，其特征在于，

5.如权利要求4所述的一种造粒用冷却风干装置，其特征在于，

6.如权利要求5所述的一种造粒用冷却风干装置，其特征在于，

7.如权利要求6所述的一种造粒用冷却风干装置，其特征在于，
