一种注塑模具用热流道系统的制作方法

本技术涉及热流道，具体为一种注塑模具用热流道系统。

背景技术：

1、热流道系统能够使塑料熔体在流道内始终保持熔融状态，避免了流道内塑料的凝固，从而减少了废料的产生，提高了材料利用率。同时，热流道系统还可以实现塑料熔体的精确控制和均匀分配，确保每个型腔都能得到相同质量和数量的塑料熔体，从而提高塑料制品的成型质量和尺寸精度，减少产品的缺陷率。

2、授权公告号cn218342738u，中国专利公开的一种注塑模具用热流道系统，它包括主体，所述主体上端的外侧设置有连接环，所述主体的内侧设置有注塑孔，所述主体的外侧设置有不锈钢筒，所述不锈钢筒的外表面均匀设置有加强板。本实用新型减少了装置的堵塞，增加了装置的加热效果。

3、针对上述中的相关技术，该装置存在一些不足，在实际使用过程中，利用滤网虽可有效过滤大型塑料颗粒进入以降低注塑孔堵塞概率，然而该装置缺乏对滤网进行后期快速清理的功能，这无疑给热流道系统的后期维护工作带来了不便，因此，有必要提供一种注塑模具用热流道系统解决上述技术问题。

技术实现思路

1、本实用新型的目的在于提供一种注塑模具用热流道系统，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种注塑模具用热流道系统，其包括：

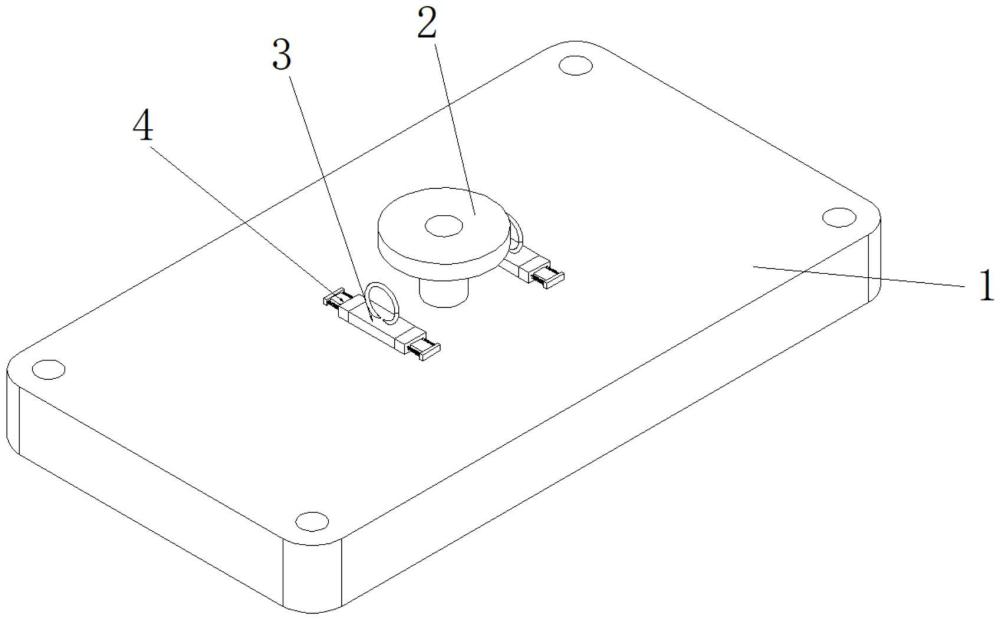

4、热流道板，所述热流道板的内部设置有注塑通道，所述热流道板底部的两侧位于注塑通道的出料端口处均固定安装有热唧咀，所述热流道板的顶部设置有注塑口，且注塑口与注塑通道的内部相连通，所述热流道板的顶部固定安装有与注塑口位置相对应的定位圈；

5、所述热流道板顶部的两侧均开设有过滤腔体，且过滤腔体与注塑通道的内部相连通，所述过滤腔体的内部设置有过滤组件。

6、优选的，所述过滤组件包括插块，且插块滑动插接于过滤腔体的内部，所述插块上开设有与注塑通道位置相对应的过滤通道，所述过滤通道的内部固定安装有过滤网，所述插块的顶部固定安装有密封块，所述热流道板的顶部位于过滤腔体的前侧与后侧均设置有限位机构。

7、优选的，所述限位机构包括两个定位块，且两个定位块呈对称分布固定安装于热流道板的顶部位于过滤腔体的前方与后方，所述定位块上滑动插接有限位板，两个所述限位板的相反端均固定安装有操作块，所述操作块与定位块外表面之间固定安装有对称分布的弹簧，所述密封块的正面与背面均开设有限位槽，且限位槽与限位板卡接。

8、优选的，所述过滤通道的内径由两端向中间递增。

9、优选的，所述过滤通道的两端端口处均固定安装有耐高温密封圈。

10、优选的，所述密封块的顶部固定安装有拉环。

11、优选的，所述耐高温密封圈的材质采用耐高温、耐腐蚀的橡胶材料制成。

12、优选的，所述弹簧的外壁上设置有电镀锌层。

13、优选的，所述定位块上开设有与限位板相适配的滑孔，且定位块通过其上开设的滑孔与限位板滑动连接。

14、与现有技术相比，本实用新型的有益效果是：

15、1.本实用新型通过热流道板、定位圈、过滤组件、过滤腔体、注塑通道、热唧咀、注塑口、密封块、拉环、插块、过滤通道、过滤网和耐高温密封圈的配合使用，该热流道系统凭借过滤组件的可拆设计，可在热流道板外部轻松完成过滤组件的拆卸，为后期快速清理过滤组件上的过滤网提供了便利，有力地推动了热流道系统后期维护工作的高效开展，具有较高的实用性价值。

16、2.本实用新型通过限位机构、限位槽、定位块、弹簧、操作块和限位板的配合使用，限位机构能有效增强过滤组件使用稳定性。其结构简单、操作便捷，利用弹簧弹性恢复力使限位板卡入密封块限位槽，锁定密封块位置，确保插块在过滤腔体内稳定使用。同时，该机构不会对过滤组件的快速装拆操作造成不利影响，保障了设备使用与维护的高效性。

1.一种注塑模具用热流道系统，其特征在于，其包括：

2.根据权利要求1所述的一种注塑模具用热流道系统，其特征在于：所述限位机构（4）包括两个定位块（16），且两个定位块（16）呈对称分布固定安装于热流道板（1）的顶部位于过滤腔体（5）的前方与后方，所述定位块（16）上滑动插接有限位板（19），两个所述限位板（19）的相反端均固定安装有操作块（18），所述操作块（18）与定位块（16）外表面之间固定安装有对称分布的弹簧（17），所述密封块（9）的正面与背面均开设有限位槽（12），且限位槽（12）与限位板（19）卡接。

3.根据权利要求1所述的一种注塑模具用热流道系统，其特征在于：所述过滤通道（13）的内径由两端向中间递增。

4.根据权利要求1所述的一种注塑模具用热流道系统，其特征在于：所述过滤通道（13）的两端端口处均固定安装有耐高温密封圈（15）。

5.根据权利要求1所述的一种注塑模具用热流道系统，其特征在于：所述密封块（9）的顶部固定安装有拉环（10）。

6.根据权利要求4所述的一种注塑模具用热流道系统，其特征在于：所述耐高温密封圈（15）的材质采用耐高温、耐腐蚀的橡胶材料制成。

7.根据权利要求2所述的一种注塑模具用热流道系统，其特征在于：所述弹簧（17）的外壁上设置有电镀锌层。

8.根据权利要求2所述的一种注塑模具用热流道系统，其特征在于：所述定位块（16）上开设有与限位板（19）相适配的滑孔，且定位块（16）通过其上开设的滑孔与限位板（19）滑动连接。
