一种含能材料整形装置的制作方法

本技术属于含能材料整形领域，尤其涉及一种含能材料整形装置。

背景技术：

1、目前，越来越多的含能材料成型后，因内应力释放不均匀，出现高度不均匀、药面不平整的问题。

2、因此，在含能材料成型后，需要对各种不同的含能材料进行表面修整，而传统的修整方式均为人工修整，但人工修整平面困难，需反复测量，进展缓慢，且不易控制深度，易造成产品报废等质量问题。

技术实现思路

1、本实用新型的一个或多个实施例的细节在以下附图和描述中提出，以使本申请的其他特征、目的和优点更加简明易懂。

2、本实用新型提出一种含能材料整形装置，解决了人工修整平面困难、操作效率低、易造成产品报废等的技术问题，具有提高修整效率、降低劳动强度、提高产品质量的特点。

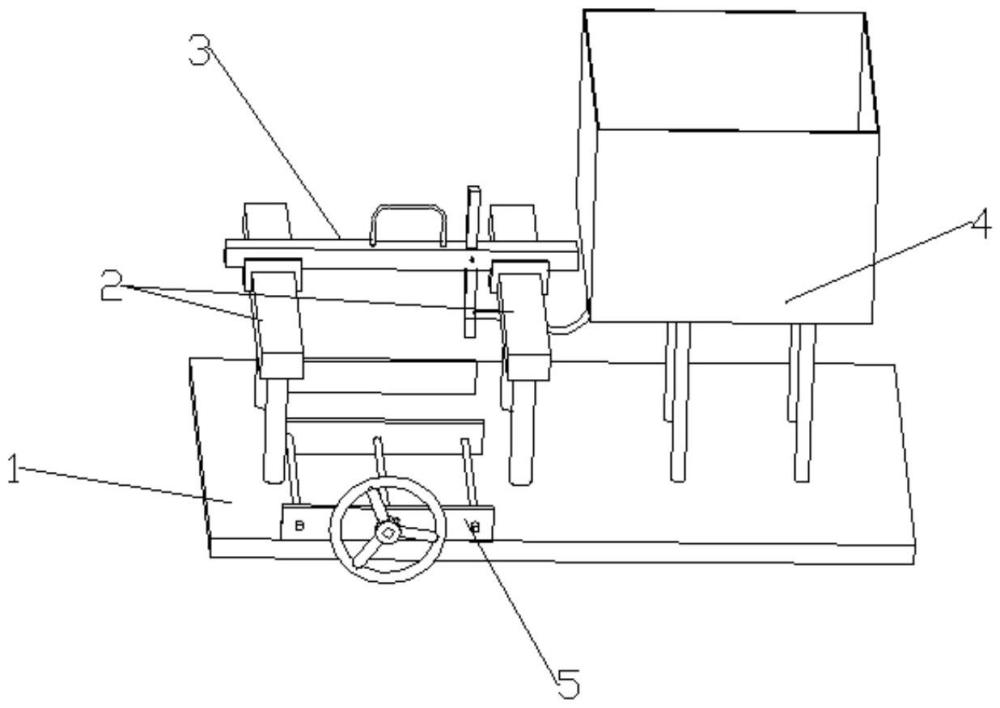

3、本实用新型公开了一种含能材料整形装置，包括工作台、二个滑动组件、整形组件和冷却组件；二个所述滑动组件平行且间隔设置于所述工作台上；所述整形组件装设于二个所述滑动组件上；所述冷却组件装设于所述工作台上，用以输出冷却介质；其中，将含能材料设置于所述工作台上且位于二个所述滑动组件之间，通过所述滑动组件带动所述整形组件移动以对所述含能材料的表面进行修整时，通过所述冷却组件输出所述冷却介质至所述整形组件与所述含能材料的接触面。

4、在其中一些实施例中，所述含能材料整形装置还包括固定组件，所述固定组件设置于所述工作台上，对所述含能材料进行固定。

5、在其中一些实施例中，所述固定组件包括第一固定件、第二固定件、推动件和驱动模块；所述第一固定件装设于所述工作台上且靠近二个所述滑动组件的一端设置；所述第二固定件装设于所述工作台上且靠近二个所述滑动组件的另一端设置；所述推动件装设于所述工作台上且设于所述第一固定件和所述第二固定件之间；所述驱动模块装设于所述第一固定件上，通过控制所述驱动模块以带动所述推动件自所述第一固定件开始向所述含能材料的方向移动，直至与所述第二固定件配合夹紧所述含能材料。

6、在其中一些实施例中，所述驱动模块包括传动件和手轮，所述传动件连接于所述第一固定件及所述推动件；所述手轮连接于所述传动件，转动所述手轮通过所述传动件推动所述推动件移动。

7、在其中一些实施例中，所述传动件包括传动螺杆、第一导向杆和第二导向杆；所述传动螺杆穿设并螺纹连接于所述第一固定件，所述传动螺杆的一端连接于所述推动件，所述传动螺杆的另一端连接于所述手轮；所述第一导向杆穿设于所述第一固定件及所述推动件上；所述第二导向杆穿设于所述第一固定件及所述推动件上；所述第一导向杆和所述第二导向杆分别设于所述传动螺杆的左右两侧。

8、在其中一些实施例中，每一所述滑动组件进一步包括滑轨、滑套和至少一立柱；所述滑轨装设于所述工作台上；所述滑套装设于所述滑轨上，所述滑套可沿所述滑轨的方向在所述滑轨上移动；所述立柱装设于所述工作台上，所述滑轨装设于所述立柱上，用以支撑所述滑轨。

9、在其中一些实施例中，每一所述滑套上开设有滑槽，所述滑套装设于所述滑轨上，通过所述滑套与所述滑轨的配合以使所述滑套在所述滑轨上移动。

10、在其中一些实施例中，所述整形组件进一步包括横梁和刀具；所述横梁装设于所述两个滑动组件的所述滑槽上，用以所述横梁在两个所述滑槽内左右移动；所述刀具穿设于所述横梁上，所述刀具与所述横梁垂直设置；其中，所述横梁上设有螺纹孔，紧定螺钉通过所述横梁上的螺纹孔与所述刀具固定连接，通过所述紧定螺钉调整所述刀具与所述含能材料的接触面。

11、在其中一些实施例中，所述横梁上装设有把手。

12、在其中一些实施例中，所述冷却组件进一步包括冷却液箱、至少一冷却液立柱和冷却液喷嘴；所述冷却液箱用以提供冷却液；所述冷却液立柱，装设于所述工作台上，所述冷却液箱装设于所述冷却液立柱上；所述冷却液喷嘴，连通所述冷却液箱，通过所述冷却液喷嘴输出所述冷却液。

13、与现有技术相比，本实用新型的有益效果在于：

14、本实用新型提供的一种含能材料整形装置，不仅能满足不同大小尺寸的含能材料的整形，同时也能提高整形的精度以及提高含能材料产品的质量，大大降低了劳动强度。

1.一种含能材料整形装置，其特征在于，包括：

2.根据权利要求1所述的含能材料整形装置，其特征在于，还包括：

3.根据权利要求2所述的含能材料整形装置，其特征在于，所述固定组件包括：

4.根据权利要求3所述的含能材料整形装置，其特征在于，所述驱动模块包括：

5.根据权利要求4所述的含能材料整形装置，其特征在于，所述传动件包括：

6.根据权利要求1所述的含能材料整形装置，其特征在于，每一所述滑动组件进一步包括：

7.根据权利要求6所述的含能材料整形装置，其特征在于，每一所述滑套上开设有滑槽，所述滑套装设于所述滑轨上，通过所述滑套与所述滑轨的配合以使所述滑套在所述滑轨上移动。

8.根据权利要求7所述的含能材料整形装置，其特征在于，所述整形组件进一步包括：

9.根据权利要求8所述的含能材料整形装置，其特征在于，所述横梁上装设有把手。

10.根据权利要求1所述的含能材料整形装置，其特征在于，所述冷却组件进一步包括：
