一种夹包机的货叉结构的制作方法

本技术涉及夹包机，特别涉及一种夹包机的货叉结构。

背景技术：

1、在农业生产中，收获粮食的同时不可避免地会产生农作物的秸秆，为了蓝天白云，我们对农作物秸秆的处理已经变成了环保节能，废物利用，一改已有的焚烧处理，传统货叉采用双叉结构，通过底部对秸秆垛实施叉取并转移操作，随着秸秆垛堆放层数的递增，传统货叉的升降高度会受到制约，无法继续进行堆放作业，进而造成厂房空间的浪费。

技术实现思路

1、本实用新型的目的是提供一种夹包机的货叉结构，以解决上述现有技术存在的问题。

2、本实用新型的上述技术目的是通过以下技术方案得以实现的：

3、一种夹包机的货叉结构，包括安装板，所述安装板的底部四个角均固定安装有轴承座，所述轴承座的轴线均前后设置，位于同侧前后的所述轴承座之间对称设置有夹持模块，所述夹持模块用于夹持秸秆垛，所述安装板的顶部固定安装有驱动模块，所述驱动模块用于控制夹持模块。

4、通过采用上述技术方案，能够有效提升货叉结构的作业高度，突破传统货叉在堆放层数上的限制，夹持模块的设计使得秸秆垛在搬运过程中更加稳固，减少因操作不当导致的物料散落问题，驱动模块能够适应不同尺寸和密度的秸秆垛，有效地提升了厂房空间的利用率。

5、在进一步的实施例中，所述夹持模块包括第一连杆、第二连杆、第一夹持板、转轴和连接板，所述转轴的前后两端与轴承座配合安装，所述转轴的前端和后端固定安装有第一连杆和第二连杆，所述第一连杆和第二连杆之间固定安装有连接板，所述连接板的底端固定安装有第一夹持板。

6、通过采用上述技术方案，第一夹持板能够对秸秆垛形成有效的支撑，连接板的设置增强了第一连杆和第二连杆之间的结构稳定性，转轴与轴承座的配合使得夹持模块能够灵活转动，从而适应不同角度的操作需求。

7、在进一步的实施例中，所述驱动模块包括固定座、气缸和夹持块，所述安装板顶部右后端和左后端均固定安装有固定座，所述固定座与气缸转动安装，所述气缸的液压杆的一端固定安装有夹持块，所述夹持块与第一连杆转动安装。

8、通过采用上述技术方案，气缸通过液压杆的伸缩能够精确控制夹持模块的动作，夹持块与第一连杆的转动连接确保了夹持过程中的灵活性和稳定性。固定座的设计不仅为气缸提供了稳固的支撑点，还通过其结构优化提升了整体的耐用性，驱动模块的操作可以通过调节液压系统的压力来适应不同重量的秸秆垛，从而进一步增强了设备的适用范围和操作安全性。

9、在进一步的实施例中，所述固定座由底板和立板一体成型组成，所述底板的顶部前后间隔设置有立板。

10、通过采用上述技术方案，底板与立板的结合不仅增强了固定座的承载能力，还有效分散了气缸工作时产生的应力，避免因局部受力过大而导致变形损坏。

11、在进一步的实施例中，位于左侧所述转轴的后端固定安装有第一连杆，位于右侧所述转轴的前端固定安装有第一连杆。

12、通过采用上述技术方案，左右两侧的第一连杆安装位置的差异设计，使得夹持模块在运作时能够形成更合理的受力分布，提升了夹持动作的协调性，增强了对秸秆垛的抓取能力，确保在搬运过程中保持稳定。

13、综上所述，本实用新型具有以下有益效果：

14、1.通过夹持模块的设置，能够起到对秸秆垛转移夹持更加稳定和牢固的效果；

15、2.通过驱动模块的设置，能够起到控制气缸对液压杆的收起和顶出进而控制夹持模块的收紧和松紧，可以实现对不同规格的秸秆垛进行夹持的效果；

16、3.通过固定座设置，能够起到增强了固定座的承载能力，有效分散了气缸工作时产生的应力，避免因局部受力过大而导致变形或损坏的效果。

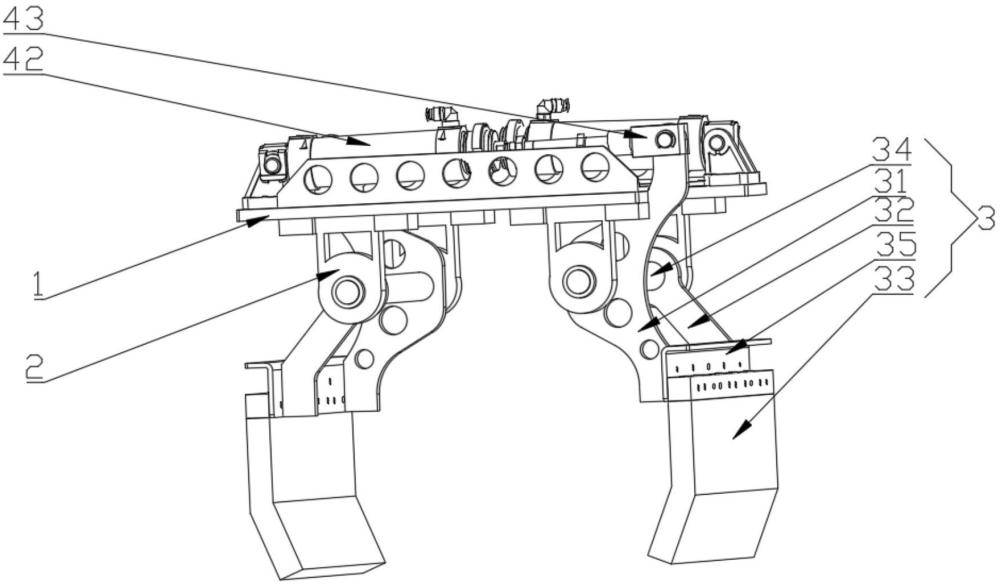

1.一种夹包机的货叉结构，包括安装板（1），其特征在于：所述安装板（1）的底部四个角均固定安装有轴承座（2），所述轴承座（2）的轴线均前后设置，位于同侧前后的所述轴承座（2）之间对称设置有夹持模块（3），所述夹持模块（3）用于夹持秸秆垛，所述安装板（1）的顶部固定安装有驱动模块（4），所述驱动模块（4）用于控制夹持模块（3）。

2.根据权利要求1所述的一种夹包机的货叉结构，其特征在于：所述夹持模块（3）包括第一连杆（31）、第二连杆（32）、第一夹持板（33）、转轴（34）和连接板（35），所述转轴（34）的前后两端与轴承座（2）配合安装，所述转轴（34）的前端和后端固定安装有第一连杆（31）和第二连杆（32），所述第一连杆（31）和第二连杆（32）之间固定安装有连接板（35），所述连接板（35）的底端固定安装有第一夹持板（33）。

3.根据权利要求1所述的一种夹包机的货叉结构，其特征在于：所述驱动模块（4）包括固定座（41）、气缸（42）和夹持块（43），所述安装板（1）顶部右后端和左后端均固定安装有固定座（41），所述固定座（41）与气缸（42）转动安装，所述气缸（42）的液压杆的一端固定安装有夹持块（43），所述夹持块（43）与第一连杆（31）转动安装。

4.根据权利要求3所述的一种夹包机的货叉结构，其特征在于：所述固定座（41）由底板（411）和立板（412）一体成型组成，所述底板（411）的顶部前后间隔设置有立板（412）。

5.根据权利要求2所述的一种夹包机的货叉结构，其特征在于：位于左侧所述转轴（34）的后端固定安装有第一连杆（31），位于右侧所述转轴（34）的前端固定安装有第一连杆（31）。
