一种便于操作的超低温采样系统的制作方法

本技术属于采样，具体为一种便于操作的超低温采样系统。

背景技术：

1、采样是获取代表性样品以进行后续分析的关键步骤，尤其在需要进行低温保存的样品采集时，其重要性尤为突出；而低温保存的目的是维持样品的化学和生物活性，防止其成分降解或变质，因此，精确、快速且污染小是采样过程的核心要求。

2、而传统采样后大多将样本直接存放于液氮罐内的液氮中，而放入液氮罐内不便于进行取放操作，并且取放需要打开液氮罐，这会造成液氮的挥发而造成浪费，同时取放操作时未挥发的液氮很容易滴落，从而给操作人员带来安全隐患，因此，针对上述问题，现需进行改进。

技术实现思路

1、为实现上述目的，本实用新型提供如下技术方案：一种便于操作的超低温采样系统，包括存样箱和连接在存样箱上的密封箱盖，所述存样箱的内部安装有液氮储存内胆，液氮储存内胆上部的一侧贯穿转动安装有调节轴，液氮储存内胆上部的另一侧贯穿转动安装有塞缸，调节轴和塞缸位于液氮储存内胆内部的相对端之间固定安装有矩形盖板，矩形盖板的底部固定安装有收纳盒，收纳盒的内部等距离开设有若干收纳格，收纳盒上通过合页转动安装有盖板。

2、优选的，所述存样箱和密封箱盖的内部均设有保温层，液氮储存内胆的表面设有真空层。

3、优选的，所述存样箱表面一侧的上部开设有方形凹槽一，方形凹槽一的内部转动安装有活动延伸至存样箱内部的调节管，调节管的一端与调节轴的一端固定连接，调节管的中部开设有与方形凹槽一连通的方形凸形内槽，方形凸形内槽的内部活动插接有t形销，t形销的一端延伸至方形凹槽一的内部并固定安装有与方形凹槽一匹配的方形转动块。

4、优选的，所述方形转动块为铁材料制作，方形凹槽一的内部对称安装有两个与方形转动块磁性吸附连接的磁石，且方形转动块的一侧开设有指向标。

5、优选的，所述矩形盖板的四侧之间开设有圈槽，圈槽的内部安装有气囊圈，矩形盖板的内部安装有连接在气囊圈与塞缸之间的气管。

6、优选的，所述存样箱表面另一侧的上部开设有方形凹槽二，塞缸的一端螺纹连接有螺纹杆，螺纹杆位于塞缸内部的端部转动连接有挤压活塞，螺纹杆的另一端活动延伸至方形凹槽二的内部并固定连接有转轮。

7、与现有技术相比，本实用新型的有益效果为：本超低温采样系统具有安全防护调节结构，该安全防护调节结构能够使操作人员不接触液氮即可实现样品的存放操作，从而避免了液氮的挥发与浪费，以及避免液氮给工作人员带来的安全隐患，提高采样存样的安全性，并且本安全防护调节结构设计简单，使用与操作方便便捷，调节、防护与存样稳定可靠，其具有的性能能够满足超低温采样的使用需求；

8、当需要将样品放在收纳格的内部时，以及在开启密封箱盖前先对矩形盖板进行翻转调节；调节时，通过拉拔方形转动块，使方形转动块与两个磁石分离并从方形凹槽一的内部移出，而方形转动块的移动会带动t形销移动；然后通过方形转动块对t形销进行转动，t形销的转动会带动调节管和调节轴进行转动，同时通过可转动的塞缸，使矩形盖板能够有效的进行度翻转调节，从而将收纳盒从液氮储存内胆的内部朝上，此时矩形盖板依然对液氮储存内胆进行密封，同时指向标箭头朝上；

9、然后开启密封箱盖，将样品放在收纳格的内部并通过盖板进行遮挡防护，然后关闭密封箱盖，接着翻转转动方形转动块，从而将收纳盒调节翻转至从液氮储存内胆的内部而通过液氮储存内胆内部的液氮进行超低温保存；之后推动方形转动块，使其移动到方形凹槽一的内部并与两个磁石磁性吸附，此时指向标箭头朝下。

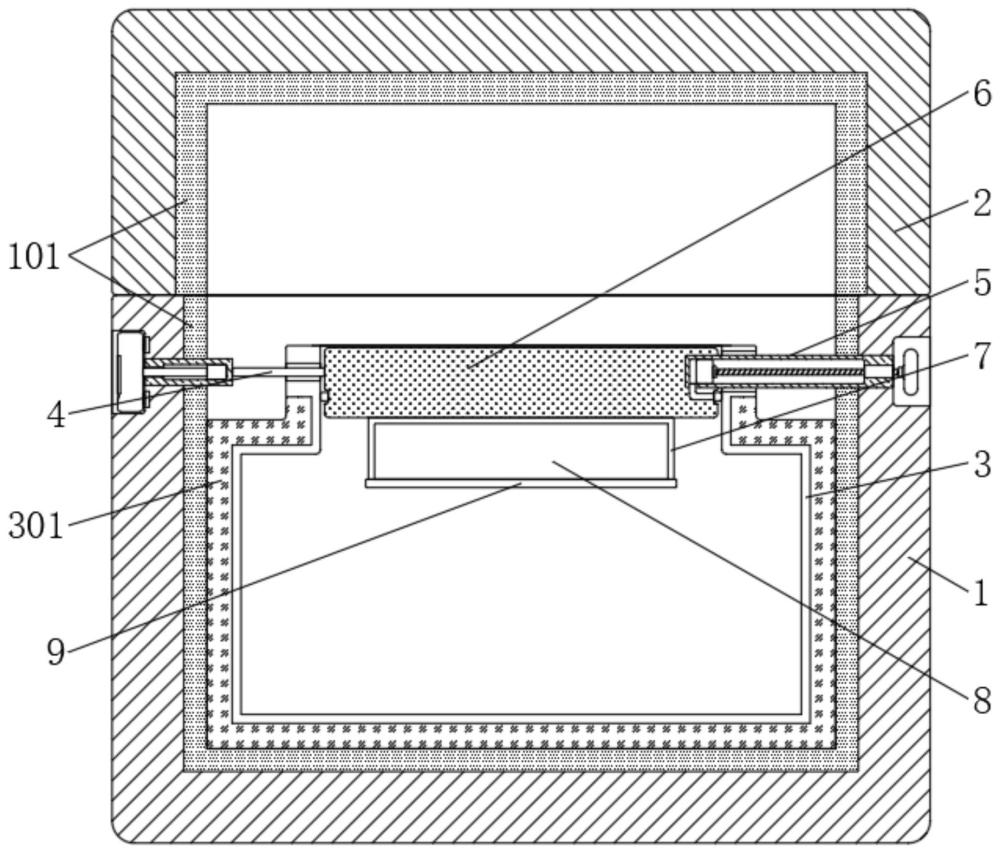

1.一种便于操作的超低温采样系统，包括存样箱（1）和连接在存样箱（1）上的密封箱盖（2），其特征在于：所述存样箱（1）的内部安装有液氮储存内胆（3），液氮储存内胆（3）上部的一侧贯穿转动安装有调节轴（4），液氮储存内胆（3）上部的另一侧贯穿转动安装有塞缸（5），调节轴（4）和塞缸（5）位于液氮储存内胆（3）内部的相对端之间固定安装有矩形盖板（6），矩形盖板（6）的底部固定安装有收纳盒（7），收纳盒（7）的内部等距离开设有若干收纳格（8），收纳盒（7）上通过合页转动安装有盖板（9）。

2.根据权利要求1所述的一种便于操作的超低温采样系统，其特征在于：所述存样箱（1）和密封箱盖（2）的内部均设有保温层（101），液氮储存内胆（3）的表面设有真空层（301）。

3.根据权利要求1所述的一种便于操作的超低温采样系统，其特征在于：所述存样箱（1）表面一侧的上部开设有方形凹槽一（10），方形凹槽一（10）的内部转动安装有活动延伸至存样箱（1）内部的调节管（11），调节管（11）的一端与调节轴（4）的一端固定连接，调节管（11）的中部开设有与方形凹槽一（10）连通的方形凸形内槽，方形凸形内槽的内部活动插接有t形销（12），t形销（12）的一端延伸至方形凹槽一（10）的内部并固定安装有与方形凹槽一（10）匹配的方形转动块（13）。

4.根据权利要求3所述的一种便于操作的超低温采样系统，其特征在于：所述方形转动块（13）为铁材料制作，方形凹槽一（10）的内部对称安装有两个与方形转动块（13）磁性吸附连接的磁石（14），且方形转动块（13）的一侧开设有指向标（15）。

5.根据权利要求4所述的一种便于操作的超低温采样系统，其特征在于：所述矩形盖板（6）的四侧之间开设有圈槽（16），圈槽（16）的内部安装有气囊圈（17），矩形盖板（6）的内部安装有连接在气囊圈（17）与塞缸（5）之间的气管（18）。

6.根据权利要求5所述的一种便于操作的超低温采样系统，其特征在于：所述存样箱（1）表面另一侧的上部开设有方形凹槽二（19），塞缸（5）的一端螺纹连接有螺纹杆（20），螺纹杆（20）位于塞缸（5）内部的端部转动连接有挤压活塞（21），螺纹杆（20）的另一端活动延伸至方形凹槽二（19）的内部并固定连接有转轮（22）。
