一种快速拆卸链条索具的制作方法
本技术涉及链条索具,具体为一种快速拆卸链条索具。
背景技术:
1、随着工业化进程的不断推进,吊装作业在机械制造、建筑施工、港口装卸等领域中扮演着至关重要的角色。链条索具作为一种常用的吊装工具,具有结构简单、承载能力强、使用灵活等优点,广泛应用于各种重型负载的吊运作业中。传统的链条索具多采用单一链条或多链条组合,通过机械连接或锁扣进行固定,能够满足一定的吊装需求。
2、然而,随着吊装任务的复杂化和多样化,传统链条索具在实际应用中也暴露出一些不足。首先,多个链条的锁定和拆卸过程通常较为繁琐,往往需要逐一操作,耗费大量时间和人力,降低了吊装效率。其次,传统索具多依赖人工操作进行锁定与释放,容易出现操作不一致或误差,影响吊装的安全性和稳定性。再次,在需要频繁更换负载或调整链条时,传统索具的拆卸速度较慢,不能满足快速响应的工作要求。这在紧急救援或高效生产线中尤为不利,限制了吊装作业的整体效率。
技术实现思路
1、针对现有技术的不足,本实用新型提供了一种快速拆卸链条索具,用以解决上述问题。
2、为实现上述目的,本实用新型提供如下技术方案:一种快速拆卸链条索具,包括8个链条和安装于每个链条底端位置处的吊钩,8个链条的顶端锁定于上方设置的锁定盒的内部,锁定盒内底部中心设有一旋盘,旋盘外圈均匀设置有8个穿接柱,锁定盒内中心还安装有带动旋盘转动5°使得每个穿接柱穿接于每个链条顶端内部的旋转驱动件,锁定盒底部开设有8个共每个链条顶端穿入的穿入孔。
3、作为本实用新型的优选技术方案,穿接柱整体设置为l型,直角边一端固定于旋盘外圈,另一直角边穿入链条顶端内部。
4、作为本实用新型的优选技术方案,锁定盒内底面靠近外圈设置有8个配合每个穿接柱锁定操作的定位座,每个穿接柱外侧一端在锁定链条顶端状态时均插接于定位座的内部。
5、作为本实用新型的优选技术方案,旋转驱动件包括旋轴、蜗轮、蜗杆、蜗杆定位板、伺服电机、驱动齿轮、传动齿轮和从动齿轮,旋轴对接于旋盘的顶部中心,蜗轮固定套接于旋轴上,蜗杆有两个对称啮合于蜗轮的左右侧,蜗杆定位板有两个前后对称安装于锁定盒内顶部作为两侧蜗杆定位结构,伺服电机安装于锁定盒内顶部,驱动齿轮对接于伺服电机输出端上,从动齿轮分别与两侧蜗杆前端相对接,传动齿轮有两个对应啮合于驱动齿轮和两侧从动齿轮之间。
6、作为本实用新型的优选技术方案,锁定盒的顶部中心设置有安装环。
7、作为本实用新型的优选技术方案,锁定盒顶部也可直接通过螺栓定位于上方吊装结构上。
8、与现有技术相比,本实用新型提供了一种快速拆卸链条索具,具备以下有益效果:
9、本快速拆卸链条索具通过创新设计的旋盘及穿接柱锁定机构,实现了对8条链条的同步锁定与释放。其核心优势在于仅需旋盘正反转动5°,即可使8个l型穿接柱同时穿入或退出对应链条顶端内部,从而完成多条链条的快速锁定或拆卸。相较于传统逐条锁定或拆卸链条的繁琐操作,本装置显著缩短了锁定和释放时间,大幅提升吊装作业的效率和安全性。
10、具体而言,该装置通过伺服电机驱动的蜗杆蜗轮传动机构,实现了旋盘的精准、同步旋转,保证了8条链条的同时操作,避免了人为误差和操作不一致带来的风险。此外,锁定盒结构紧凑且牢固,配合定位座有效固定穿接柱位置,确保锁定过程稳固可靠,极大提升了吊装过程中的稳定性和安全性能。
11、快速拆卸功能使得在吊运过程中,尤其是需要频繁更换负载或调整链条长度的场景下,能够迅速完成链条的拆卸与重新锁定,节省了大量人力和时间成本,适用于高效生产线、重型设备安装及应急救援等多种吊装环境。
12、综上所述,本快速拆卸链条索具通过合理的机械结构设计及优异的传动控制,实现了多条链条的同步锁定与快速释放,显著提升了吊装作业的效率与安全性。该装置不仅简化了传统链条索具的操作流程,降低了劳动强度,还通过精确的定位与锁定机制,保障了吊装过程的稳定性和可靠性。其高效便捷的拆卸功能特别适合现代工业中对吊装设备快速响应和灵活调整的需求,具有广泛的应用前景和推广价值。未来可结合智能控制技术,进一步实现自动化管理和远程操作,推动吊装技术向更高效、安全、智能的方向发展。

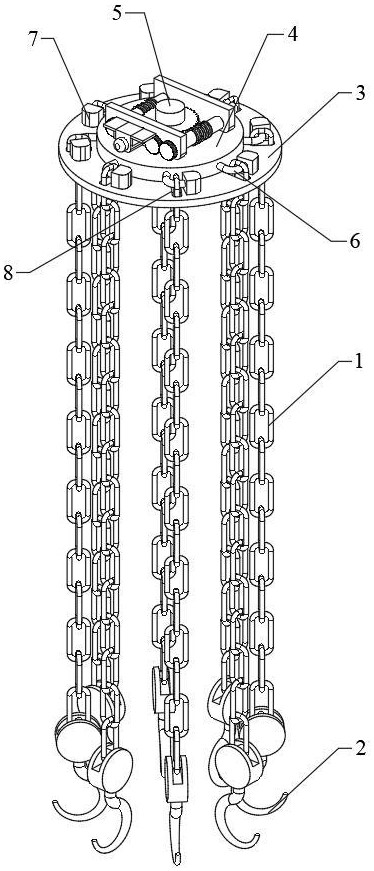

1.一种快速拆卸链条索具,包括8个链条(1)和安装于每个链条(1)底端位置处的吊钩(2),其特征在于:8个所述链条(1)的顶端锁定于上方设置的锁定盒(3)的内部,所述锁定盒(3)内底部中心设有一旋盘(4),所述旋盘(4)外圈均匀设置有8个穿接柱(6),所述锁定盒(3)内中心还安装有带动所述旋盘(4)转动5°使得每个穿接柱(6)穿接于每个链条(1)顶端内部的旋转驱动件(5),所述锁定盒(3)底部开设有8个共每个链条(1)顶端穿入的穿入孔(8)。
2.根据权利要求1所述的一种快速拆卸链条索具,其特征在于:所述穿接柱(6)整体设置为l型,直角边一端固定于旋盘(4)外圈,另一直角边穿入所述链条(1)顶端内部。
3.根据权利要求1所述的一种快速拆卸链条索具,其特征在于:所述锁定盒(3)内底面靠近外圈设置有8个配合每个所述穿接柱(6)锁定操作的定位座(7),每个所述穿接柱(6)外侧一端在锁定链条(1)顶端状态时均插接于所述定位座(7)的内部。
4.根据权利要求1所述的一种快速拆卸链条索具,其特征在于:所述旋转驱动件(5)包括旋轴(51)、蜗轮(52)、蜗杆(53)、蜗杆定位板(54)、伺服电机(55)、驱动齿轮(56)、传动齿轮(57)和从动齿轮(58),所述旋轴(51)对接于所述旋盘(4)的顶部中心,所述蜗轮(52)固定套接于所述旋轴(51)上,所述蜗杆(53)有两个对称啮合于所述蜗轮(52)的左右侧,所述蜗杆定位板(54)有两个前后对称安装于所述锁定盒(3)内顶部作为两侧所述蜗杆(53)定位结构,所述伺服电机(55)安装于所述锁定盒(3)内顶部,所述驱动齿轮(56)对接于所述伺服电机(55)输出端上,所述从动齿轮(58)分别与两侧所述蜗杆(53)前端相对接,所述传动齿轮(57)有两个对应啮合于所述驱动齿轮(56)和两侧所述从动齿轮(58)之间。
5.根据权利要求1所述的一种快速拆卸链条索具,其特征在于:所述锁定盒(3)的顶部中心设置有安装环(31)。
6.根据权利要求5所述的一种快速拆卸链条索具,其特征在于:所述锁定盒(3)顶部也可直接通过螺栓定位于上方吊装结构上。
