一种便捷安装硬灯条结构的制作方法

本技术涉及 led照明装置，具体涉及一种便捷安装硬灯条结构。

背景技术：

1、在 led广告灯箱照明领域，硬灯条的安装便捷性与使用安全性是重要的技术指标；目前，常见的安装方式主要存在以下两种缺陷：第一种是采用螺丝直接将灯条固定在灯箱箱体上，这种方式安装效率低下，需要借助工具，且拆卸后箱体上的螺丝孔易被破坏，导致箱体难以重复使用；第二种是采用双面胶粘贴，虽然安装简单，但一旦粘贴位置错误则难以调整，且拆卸后无法重复利用，灵活性差。

2、为解决上述问题，现有技术中出现了如中国专利 cn202422370927u所公开的一种“可快速拆装的硬灯条结构”；该结构通过设置带有 t形凸台的固定旋钮与灯箱箱体上的 t形槽配合，实现了无需工具的快速拆装；然而，该方案仍存在改进空间：首先，其旋钮依靠 t形凸台与槽的摩擦卡持，缺乏明确的到位指示与限位机构，可能导致安装不牢靠或旋钮拧过头；其次，其电路控制板两端的接线端子完全裸露，存在人体误触带电端子的安全隐患，同时也不具备防尘功能，影响使用寿命和安全性。

技术实现思路

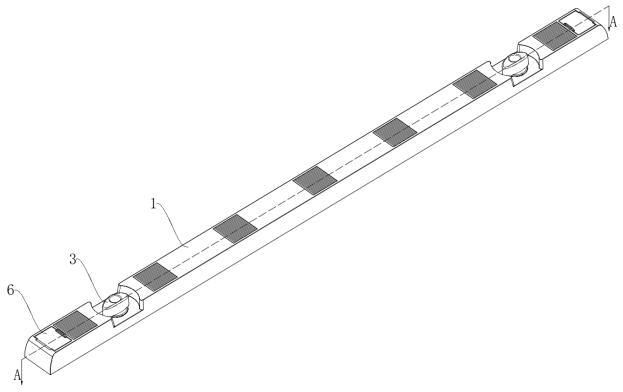

1、本实用新型旨在至少在一定程度上解决相关技术中的技术问题之一。为此，本实用新型的一个目的在于提出一种便捷安装硬灯条结构，包括外壳、电路控制板和固定旋钮，所述电路控制板设置于外壳内部，所述固定旋钮可旋转地安装于外壳上，所述固定旋钮包括螺纹柱和固定倒扣，所述固定倒扣与所述外壳相卡接以防止所述固定旋钮从外壳脱落；

2、所述硬灯条结构还包括设置于电路控制板端子处的硅胶盖，所述硅胶盖可翻转地覆盖于端子外部。

3、优选的，所述固定旋钮还包括旋转手柄和限位凸台，所述外壳上设置有限位凹槽，当所述固定旋钮旋转时，所述限位凸台能够卡入所述限位凹槽中以限制旋转位置。

4、优选的，所述限位凸台至少设有两个，所述限位凹槽至少设有两个。

5、优选的，所述硅胶盖包括设于底部的插孔凸台和设于侧面的限位 l片，所述插孔凸台用于套设于端子座的插针上，所述限位 l片用于卡持于外壳上以实现硅胶盖的固定。

6、优选的，所述硅胶盖还包括翻盖片，所述翻盖片设于所述硅胶盖的顶部。

7、优选的，所述硅胶盖在非使用状态下通过所述限位 l片的弹力自动盖合于端子座上。

8、优选的，所述外壳上设置有旋钮孔，所述固定旋钮的螺纹柱和固定倒扣穿过并卡持于所述旋钮孔中。

9、优选的，所述电路控制板上设有供所述固定旋钮的螺纹柱穿过的伸出孔。

10、优选的，所述外壳和电路控制板通过螺丝锁固为一体，并将所述固定旋钮和所述硅胶盖封装于其内部。

11、本实用新型的上述方案至少包括以下有益效果：通过固定旋钮的螺纹柱与灯箱箱体条纹槽的配合，徒手旋转即可实现快速安装与拆卸，旋钮上设置的限位凸台与外壳上的限位凹槽配合，在旋紧时能提供清晰的“卡嗒”手感与声音反馈，明确指示安装到位，有效防止旋钮拧过头，确保连接牢固可靠；

12、固定旋钮通过其上的固定倒扣与外壳卡接，确保在运输、安装及拆卸过程中，旋钮不会从外壳上意外脱落，提高了产品的整体性和操作便利性；

13、在电路控制板的端子处设置了可翻转的硅胶盖。不接线时，硅胶盖能自动盖合，有效防止人体误触带电端子，消除了触电风险，同时起到了优良的防尘、防异物作用，提升了产品的安全等级与环境适应性；

14、整个拆装过程无需任何工具，且不会对灯箱箱体造成任何破坏，灯条可以轻松拆卸并反复安装于不同位置或不同箱体，极大地提高了产品的再利用性，降低了用户的长期使用成本。

15、本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。

1.一种便捷安装硬灯条结构，包括外壳、电路控制板和固定旋钮，电路控制板设置于外壳内部，其特征在于，所述固定旋钮可旋转地安装于外壳上，所述固定旋钮包括螺纹柱和固定倒扣，所述固定倒扣与所述外壳相卡接以防止所述固定旋钮从外壳脱落；

2.根据权利要求 1所述的一种便捷安装硬灯条结构，其特征在于，所述固定旋钮还包括旋转手柄和限位凸台，所述外壳上设置有限位凹槽，当所述固定旋钮旋转时，所述限位凸台能够卡入所述限位凹槽中以限制旋转位置。

3.根据权利要求 2所述的一种便捷安装硬灯条结构，其特征在于，所述限位凸台至少设有两个，所述限位凹槽至少设有两个。

4.根据权利要求 1所述的一种便捷安装硬灯条结构，其特征在于，所述硅胶盖包括设于底部的插孔凸台和设于侧面的限位 l片，所述插孔凸台用于套设于端子座的插针上，所述限位 l片用于卡持于外壳上以实现硅胶盖的固定。

5.根据权利要求 4所述的一种便捷安装硬灯条结构，其特征在于，所述硅胶盖还包括翻盖片，所述翻盖片设于所述硅胶盖的顶部。

6.根据权利要求 4所述的一种便捷安装硬灯条结构，其特征在于，所述硅胶盖在非使用状态下通过所述限位 l片的弹力自动盖合于端子座上。

7.根据权利要求 1所述的一种便捷安装硬灯条结构，其特征在于，所述外壳上设置有旋钮孔，所述固定旋钮的螺纹柱和固定倒扣穿过并卡持于所述旋钮孔中。

8.根据权利要求 1所述的一种便捷安装硬灯条结构，其特征在于，所述电路控制板上设有供所述固定旋钮的螺纹柱穿过的伸出孔。

9.根据权利要求 1所述的一种便捷安装硬灯条结构，其特征在于，所述外壳和电路控制板通过螺丝锁固为一体，并将所述固定旋钮和所述硅胶盖封装于其内部。
