一种舞台灯的出光机构的制作方法

本技术涉及舞台灯的，特别是一种舞台灯的出光机构。

背景技术：

1、在专业剧场演出、演唱会及音乐节演出、娱乐场所演出和旅游演艺中，灯光作为一种独特的造型艺术手段，已成为演出活动艺术表现的一个重要组成部分。而在这些演艺活动中，人们往往需要用到舞台灯的多种多样的效果，比如雾化效果，营造出一种朦胧的感觉，光束效果，照射出边缘清晰的光影等等，是舞台氛围营造的核心光学效果；以往的舞台灯在出光口往往固定一种出光效果的玻璃，只能投射出一种光效，不能投射出多色多光束效果，功能单一；目前部分舞台灯设置有多种玻璃透镜的结构，通过电机、齿轮和履带等方式来转动，从而对应不同的展示效果，但是这种结构不仅结构复杂，且占用空间大，造成舞台灯的规格尺寸过大，不利于运输和搬运，另外转动过程缺少定位功能，缺少对转盘位置的定位，容易导致光束与玻璃透镜位置不一致，导致影响光效的问题。

技术实现思路

1、针对上述缺陷，本实用新型的目的在于提出一种舞台灯的出光机构，解决现有技术结构复杂，占用空间大和缺少位置定位的问题。

2、为达此目的，本实用新型采用以下技术方案：

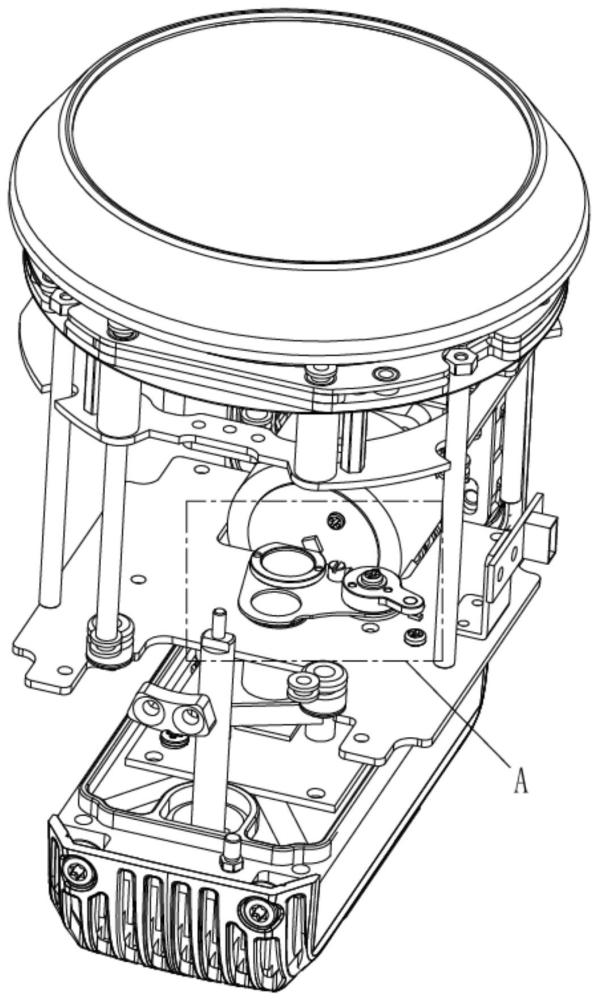

3、一种舞台灯的出光机构，包括安装基板、多个颜色的led阵列光源、导光棒、转动驱动件、转动摆臂、位置感应器、感应元件、第一镜片和第二镜片；

4、所述导光棒通过固定的导光棒座设置于所述安装基板；所述led阵列光源设置于所述导光棒的输入端；

5、所述转动驱动件固定设置于所述安装基板，所述转动摆臂设置于所述转动驱动件的输出端，所述转动驱动件驱动所述转动摆臂以所述转动驱动件的旋转中心转动；

6、所述感应元件固接于所述转动摆臂；

7、所述位置感应器设置于所述安装基板，用于感应所述感应元件的位置；

8、所述第一镜片和所述第二镜片沿弧线排列于所述转动摆臂的转动部。

9、优选的，还包括有定位摆臂，所述定位摆臂的一端固定设置于所述转动摆臂，所述定位摆臂的另一端朝远离所述转动摆臂的方向向外延伸，所述感应元件设置于所述定位摆臂向外延伸的一端。

10、优选的，所述第一镜片和所述第二镜片并列设置于所述转动摆臂，所述位置感应器设置于所述感应元件的下方、上方或一侧，当所述转动摆臂转动运动带动所述感应元件移动至所述位置感应器时，所述感应元件触发所述位置感应器，所述位置感应器就会识别当前所述转动摆臂的位置。

11、优选的，所述感应元件采用定位磁钢，所述位置感应器采用霍尔传感器。

12、优选的，所述转动驱动件设置于所述安装基板的一侧，所述转动摆臂转动设置于所述安装基板的另一侧，所述转动驱动件的输出端穿过所述安装基板与所述转动摆臂传动连接。

13、优选的，所述安装基板设置有限位柱，所述转动摆臂的一侧边设有限位凹槽，所述转动摆臂转动过程中能够使所述限位柱落入所述限位凹槽内，从而限制所述转动摆臂的转动角度。

14、优选的，所述限位凹槽的开口两端设置有导向圆角。

15、优选的，所述限位柱为圆柱形，所述限位凹槽为与所述限位柱直径一致的圆槽。

16、优选的，所述转动摆臂设置有效果出光孔，所述第二镜片可拆卸设置于所述效果出光孔。

17、优选的，所述转动驱动件采用带内置编码器的伺服电机或步进电机。

18、上述技术方案中的一个技术方案具有如下优点或有益效果：

19、1、取代了传统的由电机、齿轮组、履带构成的复杂传动系统来转动沉重的玻璃透镜组，采用简单的电机和转动摆臂组合的直接驱动模式，零件数量大幅减少，传动链极短，使得整个机构更加紧凑，显著减小了体积和重量，更小的规格尺寸和更轻的重量，使得在小空间的灯内可以实现尽可能多的效果，且效果切换速度快；

20、2、传统结构缺少有效定位，容易导致透镜的光学中心与光束轴心不重合，影响光斑质量和亮度，引入了位置感应器，通过位置感应器确定“零位”配合转动驱动件的位置反馈，构成了一个高精度的定位系统，能够提高转动摆臂运动角度的精确度，确保每一次切换都能将第二镜片或第一镜片的中心准确对准出光口中心，保证了光束效果的完整性和一致性，避免了因错位导致的光斑残缺、亮度不均等问题。

1.一种舞台灯的出光机构，其特征在于：包括安装基板、多个颜色的led阵列光源、导光棒、转动驱动件、转动摆臂、位置感应器、感应元件、第一镜片和第二镜片；

2.根据权利要求1所述的一种舞台灯的出光机构，其特征在于：还包括有定位摆臂，所述定位摆臂的一端固定设置于所述转动摆臂，所述定位摆臂的另一端朝远离所述转动摆臂的方向向外延伸，所述感应元件设置于所述定位摆臂向外延伸的一端。

3.根据权利要求2所述的一种舞台灯的出光机构，其特征在于：所述第一镜片和所述第二镜片并列设置于所述转动摆臂，所述位置感应器设置于所述感应元件的下方、上方或一侧，当所述转动摆臂转动运动带动所述感应元件移动至所述位置感应器时，所述感应元件触发所述位置感应器，所述位置感应器就会识别当前所述转动摆臂的位置。

4.根据权利要求2或者3任意一项所述的一种舞台灯的出光机构，其特征在于：所述感应元件采用定位磁钢，所述位置感应器采用霍尔传感器。

5.根据权利要求4所述的一种舞台灯的出光机构，其特征在于：所述转动驱动件设置于所述安装基板的一侧，所述转动摆臂转动设置于所述安装基板的另一侧，所述转动驱动件的输出端穿过所述安装基板与所述转动摆臂传动连接。

6.根据权利要求1所述的一种舞台灯的出光机构，其特征在于：所述安装基板设置有限位柱，所述转动摆臂的一侧边设有限位凹槽，所述转动摆臂转动过程中能够使所述限位柱落入所述限位凹槽内，从而限制所述转动摆臂的转动角度。

7.根据权利要求6所述的一种舞台灯的出光机构，其特征在于：所述限位凹槽的开口两端设置有导向圆角。

8.根据权利要求6所述的一种舞台灯的出光机构，其特征在于：所述限位柱为圆柱形，所述限位凹槽为与所述限位柱直径一致的圆槽。

9.根据权利要求1所述的一种舞台灯的出光机构，其特征在于：所述转动摆臂设置有效果出光孔，所述第二镜片可拆卸设置于所述效果出光孔。

10.根据权利要求1所述的一种舞台灯的出光机构，其特征在于：所述转动驱动件采用带内置编码器的伺服电机或步进电机。
