用于车辆的照明装置及车辆的制作方法

本发明总体涉及车辆，尤其是涉及车辆的照明系统领域。更具体地，本发明涉及一种用于车辆的照明装置以及包括该照明装置的车辆。

背景技术：

1、随着车辆智能化与用户体验需求的提升，车内普遍配备了多种照明装置，比如氛围灯、阅读灯等。这些照明装置不仅为乘客提供了必要的照明功能，还可以通过变换光线颜色、动画等增加车内的视觉效果和氛围，比如，照明装置可以通过发光效果的变化提升车内氛围，增强用户体验。然而，这种照明装置仅能在颜色和动画模式等方面调节发光效果，无法满足用户的其他个性化显示功能的需求。此外，为了实现不同的照明功能，需要在车内独立安装不同类型的照明装置，这影响车内照明整体的协调性，并且增加安装和布线的复杂性，增加车辆整体的制造和装配成本。

2、因此，亟需一种可以提高用户的个性化体验和照明功能的照明装置。

技术实现思路

1、本发明的目的就在于解决上述现有技术中存在的问题，提供一种用于车辆的照明装置及包括该照明装置的车辆，以成本经济且可靠的方式，实现用户的个性化需求和多种照明功能。

2、为此，根据本发明的一方面，提供了一种用于车辆的照明装置，所述照明装置包括：发光组件，所述发光组件包括多个第一发光组件和多个第二发光组件；光传输件，所述光传输件构造成传输所述发光组件发射的光线，并包括对应于多个所述第一发光组件的多个第一光传输件和对应于多个所述第二发光组件的多个第二光传输件；透光件，所述透光件构造成使所述光传输件传输的光线透出，其中，所述光传输件布置于所述发光组件与所述透光件之间，多个所述第一光传输件和多个所述第二光传输件分别构造成使传输出的光线具有第一发光效果和第二发光效果，并且其中，多个所述第一光传输件和多个所述第二光传输件中的一种具有对应于预设图案的形状，以使所述第一发光效果和所述第二发光效果中的一者呈现所述预设图案。

3、根据上述技术构思，本发明可进一步包括任何一个或多个如下的可选形式。

4、在某些可选形式中，所述照明装置包括控制板件，所述控制板件配置成对所述第一发光效果和/或所述第二发光效果进行控制，其中，多个所述第一发光组件和多个所述第二发光组件布置于所述控制板件的表面。

5、在某些可选形式中，所述控制板件通信连接至所述车辆的整车控制器和/或车身控制器和/或信息娱乐系统。

6、在某些可选形式中，所述第一发光效果和所述第二发光效果包括光线颜色和/或光线强度和/或发光动画。

7、在某些可选形式中，所述照明装置包括多个隔离件，各个所述隔离件包括第一隔离部，所述第一隔离部设置在各个所述第一光传输件之间和/或各个所述第二光传输件之间和/或各个所述第一光传输件与各个所述第二光传输件之间。

8、在某些可选形式中，多个所述第一隔离部中的部分第一隔离部具有对应于所述预设图案的形状，并且多个所述第一隔离部中的部分第一隔离部嵌套有相应的所述光传输件。

9、在某些可选形式中，各个所述隔离件包括第二隔离部，所述第二隔离部设置在各个所述第一发光组件之间和/或各个所述第二发光组件之间和/或各个所述第一发光组件与各个所述第二发光组件之间。

10、在某些可选形式中，多个所述第一光传输件具有对应于预设图案的形状，其中，各个所述第一光传输件包括导光件，以及/或者各个所述第二光传输件包括散射件和/或导光件。

11、在某些可选形式中，各个所述第一光传输件包括散射件。

12、在某些可选形式中，所述导光件设于所述发光组件与所述透光件之间，所述散射件设于所述导光件与所述透光件之间。

13、在某些可选形式中，所述照明装置包括壳体，所述透光件附接至所述壳体，所述发光组件和所述光传输件容置于所述壳体内。

14、在某些可选形式中，所述照明装置包括阻挡件，所述阻挡件在所述透光件的周缘设于所述透光件与所述壳体之间。

15、在某些可选形式中，所述阻挡件包括第一阻挡部和第二阻挡部，所述第一阻挡部设于各个所述第一光传输件与各个所述第二光传输件之间，所述第二阻挡部设于所述壳体的外侧。

16、在某些可选形式中，所述阻挡件与所述透光件成一体。

17、根据本发明的另一方面，提供了一种车辆，所述车辆包括至少一个上述的用于车辆的照明装置。

18、在某些可选形式中，所述照明装置布置在所述车辆的仪表板和/或中控台和/或车门内饰板处。

19、根据本发明的用于车辆的照明装置可以使第一发光效果和第二发光效果中的一者例如展示用户所需的个性化标识，且另一者实现多种照明功能，满足不同场景的照明需求。并且，照明装置可以同时实现不同的发光效果，减少了车内所需的照明装置的数量和安装空间，便于对照明装置的后续维护和升级。另外，在照明装置中集成多种发光组件和相应的光传输件，降低了生产和装配成本。

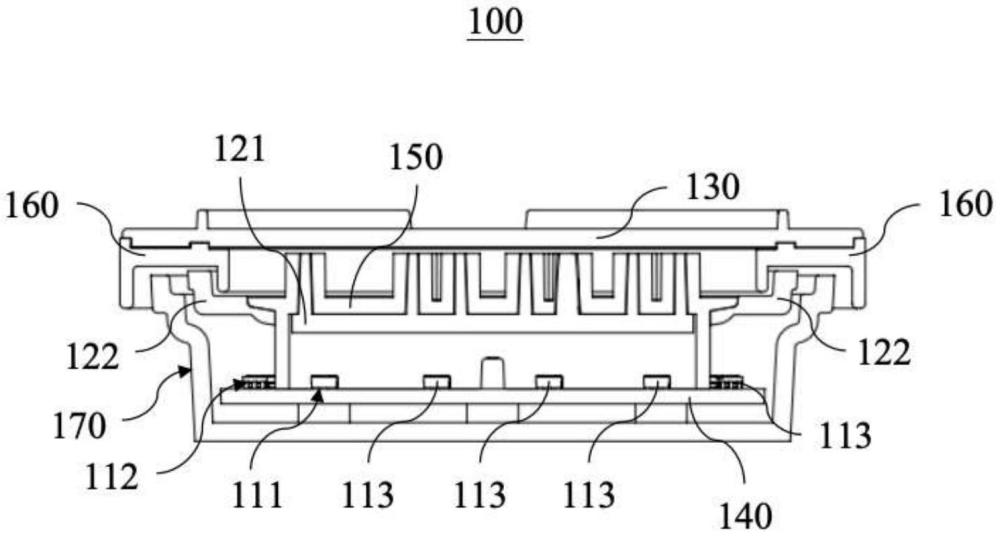

1.一种用于车辆的照明装置，其特征在于，所述照明装置(100)包括：

2.根据权利要求1所述的照明装置，其特征在于，所述照明装置(100)包括控制板件(140)，所述控制板件(140)配置成对所述第一发光效果和/或所述第二发光效果进行控制，其中，多个所述第一发光组件(111)和多个所述第二发光组件(112)布置于所述控制板件(140)的表面。

3.根据权利要求2所述的照明装置，其特征在于，所述控制板件(140)通信连接至所述车辆的整车控制器和/或车身控制器和/或信息娱乐系统。

4.根据权利要求2所述的照明装置，其特征在于，所述第一发光效果和所述第二发光效果包括光线颜色和/或光线强度和/或发光动画。

5.根据权利要求1所述的照明装置，其特征在于，所述照明装置(100)包括多个隔离件(150)，各个所述隔离件(150)包括第一隔离部(151)，所述第一隔离部(151)设置在各个所述第一光传输件(121)之间和/或各个所述第二光传输件(122)之间和/或各个所述第一光传输件(121)与各个所述第二光传输件(122)之间。

6.根据权利要求5所述的照明装置，其特征在于，多个所述第一隔离部(151)中的部分第一隔离部具有对应于所述预设图案的形状，并且多个所述第一隔离部(151)中的部分第一隔离部嵌套有相应的所述光传输件(120)。

7.根据权利要求5所述的照明装置，其特征在于，各个所述隔离件(150)包括第二隔离部(152)，所述第二隔离部(152)设置在各个所述第一发光组件(111)之间和/或各个所述第二发光组件(112)之间和/或各个所述第一发光组件(111)与各个所述第二发光组件(112)之间。

8.根据权利要求1所述的照明装置，其特征在于，多个所述第一光传输件(121)具有对应于预设图案的形状，其中，各个所述第一光传输件(121)包括导光件，以及/或者各个所述第二光传输件(122)包括散射件和/或导光件。

9.根据权利要求8所述的照明装置，其特征在于，各个所述第一光传输件(121)包括散射件。

10.根据权利要求9所述的照明装置，其特征在于，所述导光件设于所述发光组件(110)与所述透光件(130)之间，所述散射件设于所述导光件与所述透光件(130)之间。

11.根据权利要求1所述的照明装置，其特征在于，所述照明装置(100)包括壳体(170)，所述透光件(130)附接至所述壳体(170)，所述发光组件(110)和所述光传输件(120)容置于所述壳体(170)内。

12.根据权利要求11所述的照明装置，其特征在于，所述照明装置(100)包括阻挡件(160)，所述阻挡件(160)在所述透光件(130)的周缘设于所述透光件(130)与所述壳体(170)之间。

13.根据权利要求12所述的照明装置，其特征在于，所述阻挡件(160)包括第一阻挡部(161)和第二阻挡部(162)，所述第一阻挡部(161)设于各个所述第一光传输件(121)与各个所述第二光传输件(122)之间，所述第二阻挡部(162)设于所述壳体(170)的外侧。

14.根据权利要求12所述的照明装置，其特征在于，所述阻挡件(160)与所述透光件(130)成一体。

15.一种车辆，其特征在于，所述车辆包括至少一个根据权利要求1至14中的任一项所述的用于车辆的照明装置。

16.根据权利要求15所述的车辆，其特征在于，所述照明装置(100)布置在所述车辆的仪表板和/或中控台和/或车门内饰板处。
