一种灯具组件及其吸顶灯的制作方法

本技术涉及照明，尤其涉及一种灯具组件及其吸顶灯。

背景技术：

1、在建筑照明领域，吸顶灯凭借其能够满足基本照明需求的特性，被广泛应用于各类建筑空间，是常见的基础照明灯具。

2、近年来，随着人们对居住环境美学追求的不断提升，家庭装修中愈发注重照明设计所营造的艺术氛围。在此背景下，灯带作为一种能够增添独特照明效果的装饰性灯具，逐渐受到青睐。灯带在家庭照明布置中展现出独特优势，一方面，它能够对天花板侧边进行线性勾勒，以细腻的光线线条为空间增添层次感与轮廓美感；另一方面，还可对天花板进行打光，通过巧妙的光影效果，凸显天花板的材质质感，营造出鲜明且富有艺术感染力的视觉效果。

3、然而，在实际应用过程中，为实现上述效果，往往需要在天花板上进行开槽处理，以便合理布置灯带线路，同时还需额外购置灯带产品。这不仅对装修施工的专业性和精细度提出较高要求，增加了装修操作的难度与复杂性，而且在材料成本和人工成本方面也会带来一定程度的提升，从而对整体装修成本产生不利影响。

4、此外，一方面由于对本领域技术人员的理解存在差异；另一方面由于申请人做出本发明时研究了大量文献和专利，但篇幅所限并未详细罗列所有的细节与内容，然而这绝非本发明不具备这些现有技术的特征，相反本发明已经具备现有技术的所有特征，而且申请人保留在背景技术中增加相关现有技术之权利。

技术实现思路

1、针对现有技术之不足，本实用新型提供了一种灯具组件及其吸顶灯，旨在解决现有技术中存在的至少一个或多个技术问题。

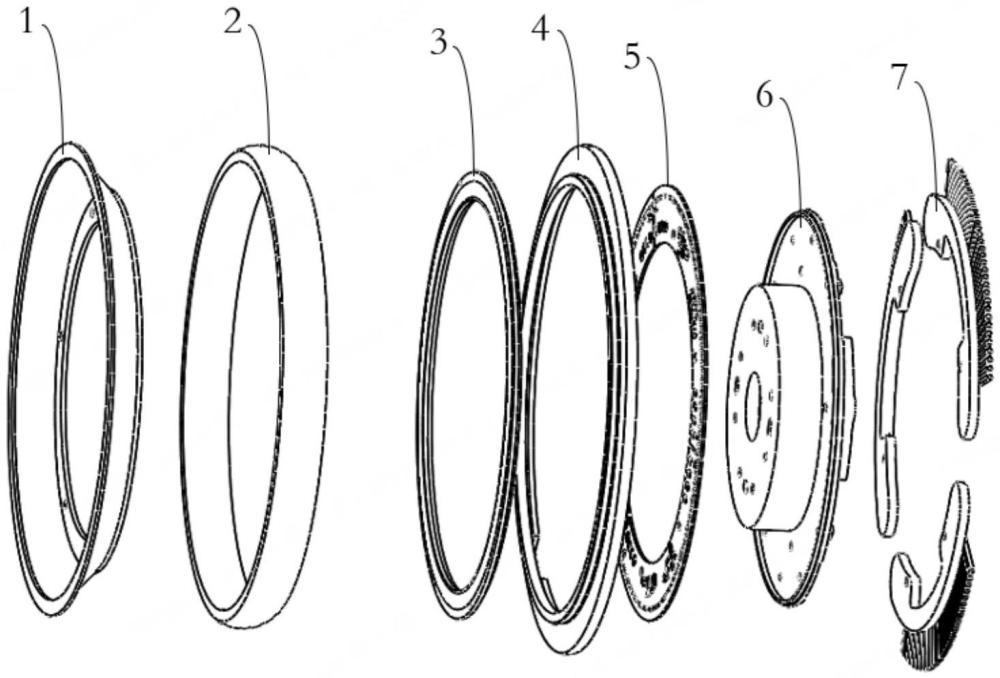

2、为实现上述目的，本实用新型提供了一种灯具组件，包括：

3、光源板，构造有环状的发光阵列；

4、第一透镜，面向光源板同轴设置，并具有与发光阵列对应的第一透光曲面；

5、第二透镜，同轴套设于第一透镜的周向外侧，并具有环状的第二透光曲面；

6、反射器，具有设于第二透光曲面内侧的锥形反射面，锥形反射面相对第二透光曲面呈角度设置；

7、其中，发光阵列发出的光线经由第一透光曲面沿第一方向形成一次配光，后经由锥形反射面沿与第一方向相交的第二方向射向第二透光曲面以形成二次配光。

8、优选的，第二透光曲面由具有第一曲率半径的第一区段和具有第二曲率半径的第二区段构成，其中，第一曲率半径大于第二曲率半径。

9、优选的，沿光源板的出光方向，第二区段靠近光源板设置，第一区段远离光源板设置。

10、优选的，本申请提供的灯具组件还包括第一定位构件，第一定位构件至少部分地容置在反射面的径向内侧，使得锥形反射面一端连接至第一定位构件，另一端承载于第二透光曲面。

11、优选的，本申请提供的灯具组件还包括第二定位构件，第二定位构件设于第二透光曲面的底部，并同轴套设于第一定位构件的外围，使得光源板保持在第一定位构件和第二定位构件之间。

12、优选的，光源板设置在第一定位构件底部，且光源板的发光阵列对应第一定位构件和第二定位构件之间的间隙设置。

13、优选的，光源板的底部设置有散热件，散热件包含若干翅片或肋条结构。

14、优选的，本申请第二方面还涉及一种吸顶灯，包括根据本申请的灯具组件和固定该灯具组件的安装基座。

15、本实用新型的有益技术效果包括：本申请通过设置两片透镜与一反射镜组件，实现了在较小灯具尺寸的前提下，达成类似灯带的照明效果。具体而言，此设计能够在墙壁上精准实现边界勾勒的视觉效果，同时在极近的离墙距离范围内，实现大范围的均匀照明，进而有效凸显天花板的质感。相较于传统方式，本发明能够模拟灯带所营造的照明效果，却无需像传统灯带安装那样进行复杂的天花板开槽与灯带采购，极大地降低了装修时灯具采购及加工的难度。另一方面，本申请所涉及的灯具组件能够与现有的吸顶灯适配，为现有灯具的升级改造提供了便捷途径，有助于在不更换整个灯具的基础上，提升照明效果与空间装饰性。

1.一种灯具组件，其特征在于，包括：

2.根据权利要求1 所述的灯具组件，其特征在于，所述第二透光曲面由具有第一曲率半径的第一区段和具有第二曲率半径的第二区段构成，其中，所述第一曲率半径大于所述第二曲率半径。

3.根据权利要求2 所述的灯具组件，其特征在于，沿所述光源板（5）的出光方向，所述第二区段靠近所述光源板（5）设置，所述第一区段远离所述光源板（5）设置。

4.根据权利要求1 所述的灯具组件，其特征在于，还包括第一定位构件（6），所述第一定位构件（6）至少部分地容置在所述反射面的径向内侧，使得所述锥形反射面一端连接至所述第一定位构件（6），另一端承载于所述第二透光曲面。

5.根据权利要求4 所述的灯具组件，其特征在于，还包括第二定位构件（4），所述第二定位构件（4）设于所述第二透光曲面的底部，并同轴套设于所述第一定位构件（6）的外围，使得所述光源板（5）保持在所述第一定位构件（6）和第二定位构件（4）之间。

6.根据权利要求5 所述的灯具组件，其特征在于，所述光源板（5）设置在所述第一定位构件（6）底部，且所述光源板（5）的发光阵列对应所述第一定位构件（6）和第二定位构件（4）之间的间隙设置。

7.根据权利要求1 所述的灯具组件，其特征在于，所述光源板（5）的底部设置有散热件（7），所述散热件（7）包含若干翅片或肋条结构。

8.一种吸顶灯，其特征在于，包括根据权利要求1~7 任一项所述的灯具组件和固定所述灯具组件的安装基座。
