一种条形LED装饰灯的悬挂安装结构的制作方法

本技术属于装饰条形灯安装，具体涉及一种条形led装饰灯的悬挂安装结构。

背景技术：

1、在照明领域，led发光产品的应用正吸引着世人的目光，led作为一种新型的绿色光源产品其采用led光源结构作为其照明光源，具有光效高、低损耗、低能耗、投光性好、寿命长、易控制、维护成本低、安全环保、外型简约美观等优点。为了配合装修风格的不同，led灯可做成筒形、条形以及圆盘状等多少形状结构，以达到装饰美观的效果。现在的条形装饰灯一半配合格栅吊顶安装，通过在格栅吊顶的固定安装连接顶板，再将条形装饰灯安装在连接顶板上，这种安装方式较为繁琐，不够方便快捷，为此，本实用新型设计了一种条形led装饰灯的悬挂安装结构。

技术实现思路

1、本实用新型的目的在于提供一种条形led装饰灯的悬挂安装结构，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种条形led装饰灯的悬挂安装结构，包括位于条形装饰灯体顶部四周的安装座，且安装座通过卡合拼接结构安装在条形装饰灯体上；

3、活动位于所述安装座一侧的伸缩托板，且伸缩托板的一端延伸至安装座内，且伸缩托板与安装座通过限位滑动结构滑动连接；

4、还包括位于伸缩托板与安装座之间的弹性复位结构。

5、优选的，所述卡合拼接结构包括设置在安装座底部两端的拼接凸起，以及开设在条形装饰灯体上的拼接槽，所述拼接凸起与对应的拼接槽相互对齐，且拼接凸起延伸至拼接槽内卡合连接。

6、优选的，所述限位滑动结构包括对称开设在安装座两端的连通开口，且连通开口与安装座的内部连通，以及对称设置在伸缩托板两端的延伸滑杆，所述延伸滑杆的一端活动穿过连通开口并延伸至外侧。

7、优选的，所述拼接凸起与拼接槽的形状尺寸相匹配，且拼接凸起与安装座为一体成型的一体式结构。

8、优选的，所述延伸滑杆与伸缩托板为一体成型的一体式结构，所述延伸滑杆沿着连通开口做水平限位滑动。

9、优选的，所述弹性复位结构包括固定设置有伸缩托板内侧的导杆，套设在导杆上的复位弹簧套，以及开设在安装座上且与导杆对齐的连通孔，所述导杆的一端活动穿过连通孔。

10、与现有技术相比，本实用新型的有益效果是：

11、本实用新型设计了可以拼接卡合安装在条形装饰灯体的悬挂安装结构，通过可活动的伸缩托板，来确保条形装饰灯体能够穿过格栅间隙后，通过复位弹簧带动伸缩托板伸出延伸至格栅条的顶部，起到悬挂安装的效果，需要拆卸时，同时拨动条形装饰灯体两端的两对延伸滑杆，使得伸缩托板再次收缩，即可从格栅条上取下，整个安装和拆卸过程都非常的快捷简便。

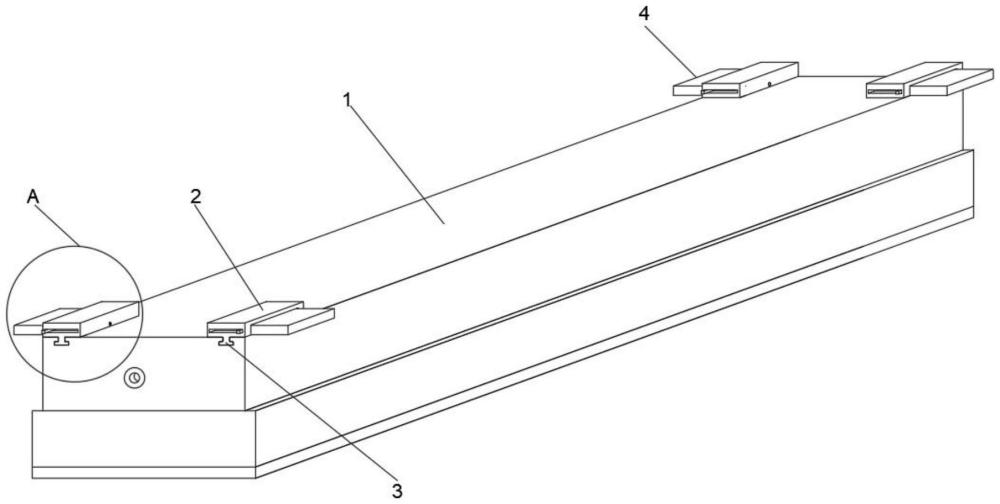

1.一种条形led装饰灯的悬挂安装结构，其特征在于：包括位于条形装饰灯体(1)顶部四周的安装座(2)，且安装座(2)通过卡合拼接结构安装在条形装饰灯体(1)上；

2.根据权利要求1所述的一种条形led装饰灯的悬挂安装结构，其特征在于：所述卡合拼接结构包括设置在安装座(2)底部两端的拼接凸起(3)，以及开设在条形装饰灯体(1)上的拼接槽(5)，所述拼接凸起(3)与对应的拼接槽(5)相互对齐，且拼接凸起(3)延伸至拼接槽(5)内卡合连接。

3.根据权利要求1所述的一种条形led装饰灯的悬挂安装结构，其特征在于：所述限位滑动结构包括对称开设在安装座(2)两端的连通开口(8)，且连通开口(8)与安装座(2)的内部连通，以及对称设置在伸缩托板(4)两端的延伸滑杆(9)，所述延伸滑杆(9)的一端活动穿过连通开口(8)并延伸至外侧。

4.根据权利要求2所述的一种条形led装饰灯的悬挂安装结构，其特征在于：所述拼接凸起(3)与拼接槽(5)的形状尺寸相匹配，且拼接凸起(3)与安装座(2)为一体成型的一体式结构。

5.根据权利要求3所述的一种条形led装饰灯的悬挂安装结构，其特征在于：所述延伸滑杆(9)与伸缩托板(4)为一体成型的一体式结构，所述延伸滑杆(9)沿着连通开口(8)做水平限位滑动。

6.根据权利要求1所述的一种条形led装饰灯的悬挂安装结构，其特征在于：所述弹性复位结构包括固定设置有伸缩托板(4)内侧的导杆(6)，套设在导杆(6)上的复位弹簧套(7)，以及开设在安装座(2)上且与导杆(6)对齐的连通孔(10)，所述导杆(6)的一端活动穿过连通孔(10)。
