一种插拔管的制作方法

本技术涉及照明装置，特别涉及一种插拔管。

背景技术：

1、在led插拔管技术领域，驱动模块与光源板的电气连接是产品核心装配流程中的关键环节之一；当前行业内主流的连接方案为直接导线连接，该技术路线在实际工程应用中存在若干显著技术缺陷：

2、随着led插拔管产品向多光源、高亮度及模块化方向的快速演进，传统直接导线连接方式的固有局限性愈发凸显；当产品配置多个独立光源单元时，所需的连接导线数量呈线性增长，导致内部线路布局冗余且缺乏规整性，不仅显著提升装配过程的复杂度与工时成本，更关键的是，无序排布的导线易出现线路缠绕、机械磨损等问题，进而诱发短路故障，对产品的使用安全性与长期可靠性构成显著威胁；此外，杂乱的线路布局也为后期维护与故障排查带来极大不便，难以满足现代led插拔管产品在装配便捷性、结构稳定性及安全性能等方面的严苛市场需求。

3、可见，现有技术还有待改进和提高。

技术实现思路

1、鉴于上述现有技术的不足之处，本实用新型的目的在于提供一种插拔管，连接板整合多块光源板的供电线路，有效避免导线冗余与缠绕，从而解决现有技术中多光源导线连接导致的线路杂乱问题。

2、为了达到上述目的，本实用新型采取了以下技术方案：

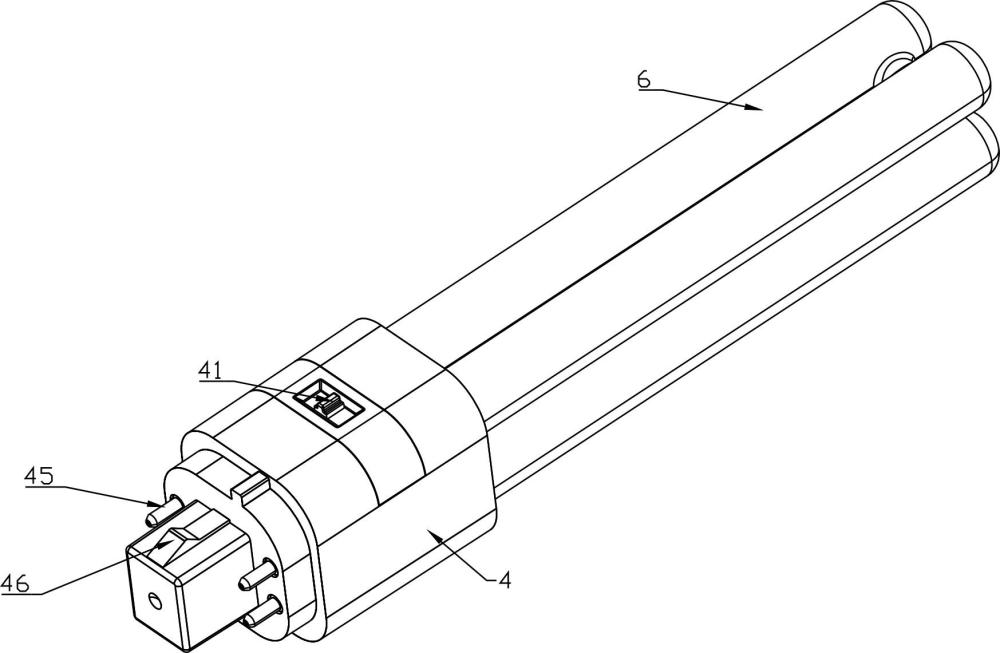

3、一种插拔管，包括连接板、驱动板以及多块光源板；多块所述光源板的一端均设置有排母，所述连接板的一侧设置有多个排针组，多个所述排针组与多块所述光源板上的排母一一对应连接；所述连接板的另一侧与所述驱动板电连接。

4、所述的插拔管中，还包括灯头和调光板，所述灯头上设置有拨码开关，所述调光板以及所述驱动板分别设置于所述灯头内，所述拨码开关与所述调光板电连接，所述调光板与所述驱动板电连接。

5、所述的插拔管中，还包括灯管和灯管固定座，多块所述光源板均设置于所述灯管内，所述灯管的一端与所述灯管固定座固定连接，所述灯管固定座与所述灯头可拆卸连接。

6、所述的插拔管中，所述灯管的一端贯穿所述灯管固定座，并与位于所述灯头内的连接板抵接；所述连接板位于所述灯管的一端与所述驱动板之间。

7、所述的插拔管中，还包括端盖，所述灯管的另一端与所述端盖固定连接，所述连接板位于所述灯管的另一端与所述端盖之间。

8、所述的插拔管中，所述灯管固定座的外周侧设置有多个卡槽，所述灯头的内周侧设置有多个卡块，多个所述卡块与多个所述卡槽一一对应连接。

9、所述的插拔管中，所述灯头内设置有两个限位座，两个所述限位座的相对侧分别开设有第一限位槽，所述调光板的两侧分别与两个所述第一限位槽配合连接；所述灯头的相对两侧内壁分别设置有限位块，两个所述限位块的相对侧分别开设有第二限位槽，所述驱动板的两侧分别与两个所述第二限位槽配合连接。

10、所述的插拔管中，所述灯头上设置有电连接件，所述驱动板与所述电连接件电连接，所述电连接件用于实现插拔管与外部供电装置的电连接。

11、所述的插拔管中，所述灯头的两侧分别设置有连接块，所述连接块用于实现插拔管与安装位的固定连接。

12、所述的插拔管中，所述灯管为玻璃扩散管，所述玻璃扩散管内贴覆有高透膜。

13、有益效果：

14、本实用新型提供了一种插拔管，通过连接板整合多块光源板的供电线路，将所有连接路径集中于连接板内部，有效避免导线冗余与缠绕，从而解决现有技术中多光源导线连接导致的线路杂乱问题；进一步地，摒弃杂乱导线可减少线路磨损及接触不良的概率，显著降低短路风险；同时，排针排母的标准化插拔配合形成稳定导电接口，进一步降低短路隐患；此外，排针排母的插拔式连接无需繁琐的导线整理与焊接，使多光源板可快速与连接板对接，有效提升装配效率并降低工时成本；同时，连接板为连接提供刚性支撑，避免导线拉扯导致的连接松动，保障产品长期使用的可靠性；另外，可根据光源板数量灵活设置排针组数量，兼容性强，能够满足不同亮度需求的产品设计。

1.一种插拔管，其特征在于，包括连接板、驱动板以及多块光源板；多块所述光源板的一端均设置有排母，所述连接板的一侧设置有多个排针组，多个所述排针组与多块所述光源板上的排母一一对应连接；所述连接板的另一侧与所述驱动板电连接。

2.根据权利要求1所述的一种插拔管，其特征在于，还包括灯头和调光板，所述灯头上设置有拨码开关，所述调光板以及所述驱动板分别设置于所述灯头内，所述拨码开关与所述调光板电连接，所述调光板与所述驱动板电连接。

3.根据权利要求2所述的一种插拔管，其特征在于，还包括灯管和灯管固定座，多块所述光源板均设置于所述灯管内，所述灯管的一端与所述灯管固定座固定连接，所述灯管固定座与所述灯头可拆卸连接。

4.根据权利要求3所述的一种插拔管，其特征在于，所述灯管的一端贯穿所述灯管固定座，并与位于所述灯头内的连接板抵接；所述连接板位于所述灯管的一端与所述驱动板之间。

5.根据权利要求3所述的一种插拔管，其特征在于，还包括端盖，所述灯管的另一端与所述端盖固定连接，所述连接板位于所述灯管的另一端与所述端盖之间。

6.根据权利要求3所述的一种插拔管，其特征在于，所述灯管固定座的外周侧设置有多个卡槽，所述灯头的内周侧设置有多个卡块，多个所述卡块与多个所述卡槽一一对应连接。

7.根据权利要求2所述的一种插拔管，其特征在于，所述灯头内设置有两个限位座，两个所述限位座的相对侧分别开设有第一限位槽，所述调光板的两侧分别与两个所述第一限位槽配合连接；所述灯头的相对两侧内壁分别设置有限位块，两个所述限位块的相对侧分别开设有第二限位槽，所述驱动板的两侧分别与两个所述第二限位槽配合连接。

8.根据权利要求2所述的一种插拔管，其特征在于，所述灯头上设置有电连接件，所述驱动板与所述电连接件电连接，所述电连接件用于实现插拔管与外部供电装置的电连接。

9.根据权利要求2所述的一种插拔管，其特征在于，所述灯头的两侧分别设置有连接块，所述连接块用于实现插拔管与安装位的固定连接。

10.根据权利要求3所述的一种插拔管，其特征在于，所述灯管为玻璃扩散管，所述玻璃扩散管内贴覆有高透膜。
