一种模块化LED照明驱动装置的制作方法

本技术涉及照明灯驱动，具体为一种模块化led照明驱动装置。

背景技术：

1、在全球绿色发展与节能减排政策的推动下，led照明凭借低功耗、长寿命、环保无污染的核心优势，已全面的替代了传统的白炽灯、荧光灯等照明器具，成为全球照明市场的主流选择，与传统照明器具不同led灯珠属于半导体发光器件，无法直接接入交流市电电网进行使用，必须通过专用的驱动器完成交流到直流的转换、电压电流的调节，以实现恒流驱动，以保障发光的稳定性与灯珠的使用寿命，而现有的led驱动器大多采用一体化设计，包含大量整流、功率变换及控制元器件这就导致其中一个原件损坏时，照明驱动装置整体就直接无法使用直接导致报废，同时一体化架构使得驱动器与特定灯具型号深度绑定，不同功率、色温的灯具对驱动参数需求差异极大，这就导致照明驱动装置缺乏通用性，且在进行维护更换时需要对电线与灯具的线路进行断开与连接，极易产生接线错误而短路，使用维护起来及其不便。

技术实现思路

1、本实用新型的目的在于提供一种模块化led照明驱动装置，以解决上述背景技术中提出照明驱动装置装拆维护不便且缺乏通用性的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种模块化led照明驱动装置，包括底板，所述底板的外表面固定安装有防水壳体，且防水壳体的内侧设置有电路板，并且电路板不与底板和防水壳体的外表面相贴合，所述底板远离防水壳体的一侧外表面卡合安装有固定卡板，所述电路板靠近固定卡板的一侧均匀的固定焊接有金属弹片，所述固定卡板靠近金属弹片的一端镶嵌安装有连接导线，且连接导线的外表面与金属弹片相贴合，所述固定卡板通过螺钉固定在安装面，所述金属弹片穿过底板，所述底板与固定卡板之间设置有插接卡合机构。

3、优选的，所述插接卡合机构包括：插接块，所述插接块固定设置在底板的一侧，所述插接块与固定卡板相卡合，所述固定卡板远离插接块的一端固定安装有卡扣，且卡扣与底板相卡合，所述固定卡板的外表面固定设置有密封圈，且密封圈的外表面与底板的外表面紧密贴合。

4、采用上述技术方案，能够通过密封圈对插接的底板与固定卡板之间的缝隙进行密封，扣动卡扣将底板和防水壳体快速且整体的拆下，让照明驱动装置不会因为液体短路，并方便在照明驱动装置损坏时快速的拆下进行维护，而无需拆拧螺钉。

5、优选的，所述电路板的外表面均匀的固定焊接有铜爪簧端子，且铜爪簧端子的内部插合安装有电子模块零件，所述电子模块零件的外表面与电路板的外表面相贴合，所述电子模块零件的顶面与底板的外表面相贴合。

6、采用上述技术方案，能够通过铜爪簧端子对一些可以更换或损坏的电子模块零件进行更换维护，大大降低使用时单个电子模块零件损坏而导致的整体报废，并能够跟据灯具的需求灵活的调换相对应规格的电子模块零件，大大提升了通用性、维护的便捷性并降低了使用成本。

7、优选的，所述防水壳体的内部贴附有绝缘纸，且绝缘纸的两侧与电子模块零件的侧表面相贴合，所述电路板远离电子模块零件的一侧贴合设置有导热绝缘垫，且导热绝缘垫的外表面与底板的外表面相贴合。

8、采用上述技术方案，通过导热绝缘垫能够有效的消除电路板上铜爪簧端子所导致的不平整，并能够使铜爪簧端子不与底板接触而导致连通漏电，并能够通过导热绝缘垫将热量传导至底板进行散热，保证电路板放置安装平整的同时减少短路漏电的现象。

9、优选的，所述底板与导热绝缘垫的外表面均匀的开设有绝缘通孔，且绝缘通孔与金属弹片的外表面相贴合，所述金属弹片的一端位于底板的外部，所述固定卡板靠近连接导线的一侧为内凹设计。

10、采用上述技术方案，可以降低误操作时与连接导线接触而导致的触电几率，同时能够通过绝缘通孔对金属弹片进行绝缘，让底板、防水壳体不会与金属弹片接触而导致短路。

11、优选的，所述固定卡板远离卡扣的一端固定安装有防水盖壳，且防水盖壳的侧表面穿插固定有进电端和出线端，所述固定卡板的内部分别固定设置有压线端子，且压线端子分别与进电端、出线端相连接，所述压线端子与连接导线相连接。

12、采用上述技术方案，通过压线端子极大的方便了安装照明驱动时对进电端和出线端的安装，使线路插入压线端子当中即可进行固定，并能够将进电端、出线端与防水盖壳的间隙进行绝缘减少液体进入而导致的短路。

13、优选的，所述固定卡板的内部镶嵌安装有导热垫，且导热垫的外表面与底板的外表面相贴合，所述防水壳体的外表面均匀的固定开设有散热筋。

14、采用上述技术方案，能够通过导热垫将电路板、电子模块零件使用时产生的热量传导至底板和防水壳体的外表面，让防水壳体能够通过散热筋进行散热，并能够通过导热垫将底板的热量传导至安装物体，大大降低了照明驱动装置使用时过热而导致的电子模块零件损坏失效。

15、与现有技术相比，本实用新型的有益效果是：该模块化led照明驱动装置：

16、1.在对照明驱动装置进行检修与维护时，只需按压卡扣即可与底板脱离卡合，让底板一端的插接块可以与固定卡板脱离卡合，使连接导线与金属弹片能够立刻断开连接而无需拆装线路，大大提升了照明驱动装置拆卸维护时的便捷性与效率，并降低了接线时因操作不当等原因而造成的触电风险；

17、2.当需要对不同大小与功率的led灯进行连接时，或在照明驱动装置产生损坏无法使用时，只需将底板从固定卡板上拆除，并将防水壳体从底板上拆下，之后即可将损坏或需要更换的电子模块零件从电路板上拆除，并将符合灯具规格型号或相同的电子模块零件插回到铜爪簧端子当中，即可快速且便捷的对照明驱动装置进行维修而无需整体报废，同时可以通过更换不同规格型号的电子模块零件去适应所需使用的灯具，大大降低了使用的成本，并提升了通用性；

18、3.通过底板与防水壳体固定时的挤压可以将电子模块零件牢牢的固定在电路板的外表面，让电子模块零件不会在防水壳体的内部随意的晃动而导致与铜爪簧端子产生接触不良，同时导热绝缘垫可以对运行时产生的热量进行传导并进行绝缘，同时保证电路板放置后的平稳性，让照明驱动装置运行时产生的热量可以传导给底板和防水壳体，并通过导热垫和散热筋散发到空气与安装物体当中，降低电子模块零件损坏接触不良几率的同时，保证了照明驱动装置的散热性。

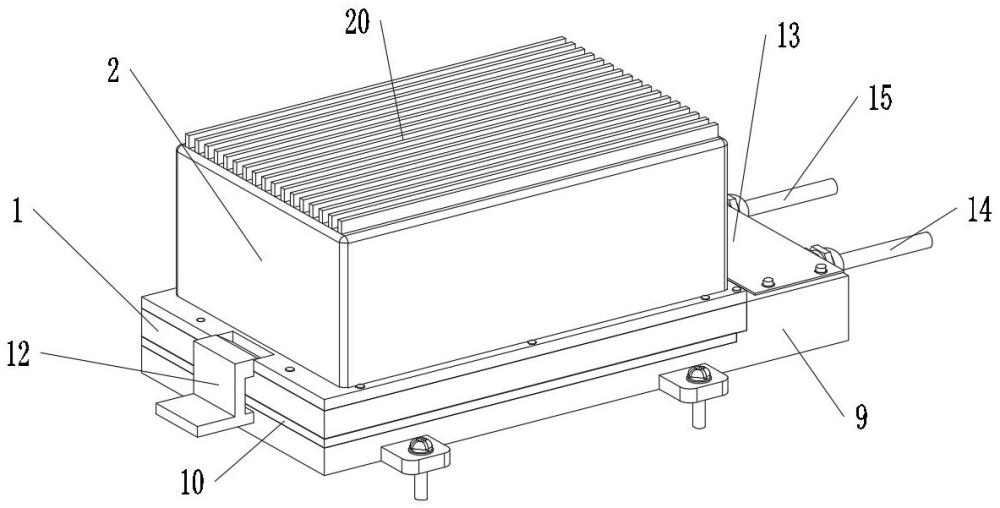

1.一种模块化led照明驱动装置，包括底板（1），所述底板（1）的外表面固定安装有防水壳体（2），且防水壳体（2）的内侧设置有电路板（3），并且电路板（3）不与底板（1）和防水壳体（2）的外表面相贴合，所述底板（1）远离防水壳体（2）的一侧外表面卡合安装有固定卡板（9），其特征在于：所述电路板（3）靠近固定卡板（9）的一侧均匀的固定焊接有金属弹片（18），所述固定卡板（9）靠近金属弹片（18）的一端镶嵌安装有连接导线（17），且连接导线（17）的外表面与金属弹片（18）相贴合，所述固定卡板（9）通过螺钉固定在安装面，所述金属弹片（18）穿过底板（1），所述底板（1）与固定卡板（9）之间设置有插接卡合机构。

2.根据权利要求1所述的一种模块化led照明驱动装置，其特征在于：所述插接卡合机构包括：插接块（11），所述插接块（11）固定设置在底板（1）的一侧，所述插接块（11）与固定卡板（9）相卡合，所述固定卡板（9）远离插接块（11）的一端固定安装有卡扣（12），且卡扣（12）与底板（1）相卡合，所述固定卡板（9）的外表面固定设置有密封圈（10），且密封圈（10）的外表面与底板（1）的外表面紧密贴合。

3.根据权利要求1所述的一种模块化led照明驱动装置，其特征在于：所述电路板（3）的外表面均匀的固定焊接有铜爪簧端子（4），且铜爪簧端子（4）的内部插合安装有电子模块零件（5），所述电子模块零件（5）的外表面与电路板（3）的外表面相贴合，所述电子模块零件（5）的顶面与底板（1）的外表面相贴合。

4.根据权利要求1所述的一种模块化led照明驱动装置，其特征在于：所述防水壳体（2）的内部贴附有绝缘纸（6），且绝缘纸（6）的两侧与电子模块零件（5）的侧表面相贴合，所述电路板（3）远离电子模块零件（5）的一侧贴合设置有导热绝缘垫（7），且导热绝缘垫（7）的外表面与底板（1）的外表面相贴合。

5.根据权利要求1所述的一种模块化led照明驱动装置，其特征在于：所述底板（1）与导热绝缘垫（7）的外表面均匀的开设有绝缘通孔（8），且绝缘通孔（8）与金属弹片（18）的外表面相贴合，所述金属弹片（18）的一端位于底板（1）的外部，所述固定卡板（9）靠近连接导线（17）的一侧为内凹设计。

6.根据权利要求1所述的一种模块化led照明驱动装置，其特征在于：所述固定卡板（9）远离卡扣（12）的一端固定安装有防水盖壳（13），且防水盖壳（13）的侧表面穿插固定有进电端（14）和出线端（15），所述固定卡板（9）的内部分别固定设置有压线端子（16），且压线端子（16）分别与进电端（14）、出线端（15）相连接，所述压线端子（16）与连接导线（17）相连接。

7.根据权利要求1所述的一种模块化led照明驱动装置，其特征在于：所述固定卡板（9）的内部镶嵌安装有导热垫（19），且导热垫（19）的外表面与底板（1）的外表面相贴合，所述防水壳体（2）的外表面均匀的固定开设有散热筋（20）。
