一种天花板折射灯珠用灯罩的制作方法

本申请涉及灯罩，尤其是涉及一种天花板折射灯珠用灯罩。

背景技术：

1、目前天花板照明灯具普遍采用led灯珠作为光源，led灯珠具有高亮度、低能耗、长寿命等优点。然而，led灯珠的点光源特性容易导致光线集中、眩光明显等问题，影响照明舒适度和均匀性。

2、为了解决这些问题，现有技术主要通过灯罩结构设计来改善光线分布。

3、现有技术中的灯罩结构多在改善光线均匀性或控制眩光等单一性能方面进行优化，难以在高效光能利用、优异的光线均匀度、舒适的防眩效果、良好的散热性能以及简洁可靠的安装结构之间取得理想平衡。因此，亟待一种集成化的新型灯罩结构，来进一步优化实际的使用效果。

技术实现思路

1、本申请的目的是提供一种天花板折射灯珠用灯罩，形成了光线从收集、匀化、净化到柔和扩散与防眩的稳定流程，解决了背景技术中提出的问题。

2、本申请提供的一种天花板折射灯珠用灯罩采用如下的技术方案：一种天花板折射灯珠用灯罩，包括磨砂灯罩本体，所述磨砂灯罩本体的内部开设有收集约束锥形腔、竖直导光通道和精细出光锥形腔，所述精细出光锥形腔的尺寸值小于收集约束锥形腔的尺寸值，所述收集约束锥形腔和精细出光锥形腔通过竖直导光通道连通，所述收集约束锥形腔位于精细出光锥形腔的上方，所述精细出光锥形腔的底端固定连接有磨砂出光底罩。

3、所述收集约束锥形腔内壁的顶段固定连接有高反射镜面涂层，所述收集约束锥形腔内壁的中间段固定连接有漫反射白色涂层，所述收集约束锥形腔内壁的底段固定连接有渐变色反射层，所述竖直导光通道内壁的顶端固定连接有微透镜阵列单元，所述微透镜阵列单元的上表面与渐变色反射层的底段相接触，所述精细出光锥形腔和磨砂出光底罩的内侧均固定连接有均匀分布的蜂窝凸起。

4、通过采用上述技术方案，磨砂灯罩本体内部形成的收集约束锥形腔与精细出光锥形腔构成了非对称的光路通道，能够高效收集光源光线并约束其传播方向，高反射镜面涂层能够将直射光线高效向下反射，减少光能损失，漫反射白色涂层使侧向光线在腔内充分混合，消除初始光斑，渐变色反射层则实现了光线向微透镜阵列单元的平滑过渡汇集，光线最终经微透镜阵列单元匀化后，通过精细出光锥形腔及磨砂出光底罩内侧的蜂窝凸起进行扩散和防眩处理，从而从源头到出口构建了完整的多级光学调控体系，显著提升了出光的均匀度与柔和度。

5、优选的，所述竖直导光通道的内壁固定连接有黑色吸光层，所述黑色吸光层位于微透镜阵列单元的下方。

6、通过采用上述技术方案，在微透镜阵列单元下方设置黑色吸光层，能够有效吸收经过匀化后仍以大角度射向通道侧壁的杂散光，这避免了杂散光在竖直导光通道内形成无规则的二次反射或散射光，防止这些干扰光影响已被匀化的主光路，确保从通道进入精细出光锥形腔的光线更加纯净，有助于进一步提升最终出光的对比度和视觉清晰度。

7、优选的，所述磨砂灯罩本体的底面固定连接有环形遮光圈，所述环形遮光圈的内径值小于磨砂出光底罩的直径值。

8、通过采用上述技术方案，环形遮光圈作为最外缘的物理屏障，其向内收窄的结构能够直接遮挡从磨砂出光底罩边缘以较大角度射出的光线。这道屏障将灯具的有效出光角限制在一个舒适的范围内，从而切断了直接进入人眼视野的侧向眩光路径，显著提升了在灯下不同位置活动的视觉舒适性，是控制眩光的最后一道有效关卡。

9、优选的，所述磨砂灯罩本体的顶部开设有空腔，所述空腔位于磨砂灯罩本体和收集约束锥形腔之间。

10、通过采用上述技术方案，在磨砂灯罩本体顶部与收集约束锥形腔外壁之间设置空腔，创造了一个环绕核心光路的隔热空气层，该空腔不仅利用空气的低热导特性在一定程度上阻隔了光源热量向灯罩顶部的直接传导，降低了磨砂灯罩本体表面可触摸区域的温度，更重要的是为后续的主动散热系统提供了关键的热量转移与暂存空间。

11、优选的，所述磨砂灯罩本体外表面的顶部开设有均匀分布的散热口，多个所述散热口均与空腔相连通。

12、通过采用上述技术方案，空腔内部的热量可以通过散热口与外界环境进行交换，避免出现过热的情况。

13、优选的，所述磨砂灯罩本体的顶端固定连接有定位环，所述定位环的外表面固定连接有均匀分布的定位基座。

14、通过采用上述技术方案，固定于磨砂灯罩本体顶端的定位环及其上的定位基座，构成了与天花板上灯体底盘对接的安装接口，定位基座的均匀分布确保了安装时受力的平衡与稳定，该设计使得灯罩能够通过定位基座快速、准确地对准灯体上的相应接口，极大地简化了安装过程中的对位步骤，提高了安装效率与精度。

15、优选的，所述定位环的上表面固定连接有弹性垫，每个所述定位基座的内壁均安装有定位螺栓。

16、通过采用上述技术方案，定位环上表面的弹性垫在磨砂灯罩本体安装到位后，被压缩填充于磨砂灯罩本体与天花板或灯体底盘之间，起到了良好的密封与减震作用，既能防止灰尘从顶部缝隙侵入，也能缓冲轻微震动，同时，穿过每个定位基座的定位螺栓提供了机械锁紧力，将磨砂灯罩本体牢固地固定在天花板上，确保了长期使用下的连接可靠性与安全性，防止松脱。

17、优选的，所述磨砂灯罩本体的外形为喇叭状，所述高反射镜面涂层、漫反射白色涂层和渐变色反射层覆盖在收集约束锥形腔的整个内壁上。

18、通过采用上述技术方案，喇叭状的外形使磨砂灯罩本体在视觉上更具流线型和美观性，同时其结构也有利于内部光路的布置，高反射镜面涂层、漫反射白色涂层和渐变色反射层完整覆盖收集约束锥形腔的整个内壁，确保了从任何角度入射到腔体侧壁的光线都能被有效处理，这种全覆盖式的涂层设计最大化地利用了腔体空间进行光线调控，为获得优异的光学性能提供了坚实基础。

19、综上所述，本申请包括以下至少一种有益技术效果：

20、该一种天花板折射灯珠用灯罩，通过在其喇叭状的磨砂灯罩本体内部构建一套非对称的集成光路与散热结构，综合提升了照明品质与使用体验，具体而言，光线首先进入上方的收集约束锥形腔，由其内壁完整覆盖的高反射镜面涂层、层漫反射白色涂层及渐变色反射层协同工作，高效收集并充分混合光线，将其平滑引导至竖直导光通道顶端的微透镜阵列单元进行强制匀化，匀化后的光线在通道内下行时，其侧向杂散光被黑色吸光层吸收，确保光线纯净度，随后进入精细出光锥形腔，并通过腔体及底端磨砂出光底罩内侧的蜂窝凸起进行最终柔化与扩散，形成均匀面光，而出光前，由环形遮光圈对内收窄，遮挡大角度眩光，从而自内而外形成了光线从收集、匀化、净化到柔和扩散与防眩的稳定流程，此外，空腔和散热口相互配合能够有效将积聚的热量散出，使产品在光学性能、散热效能及安装可靠性上均得到显著优化。

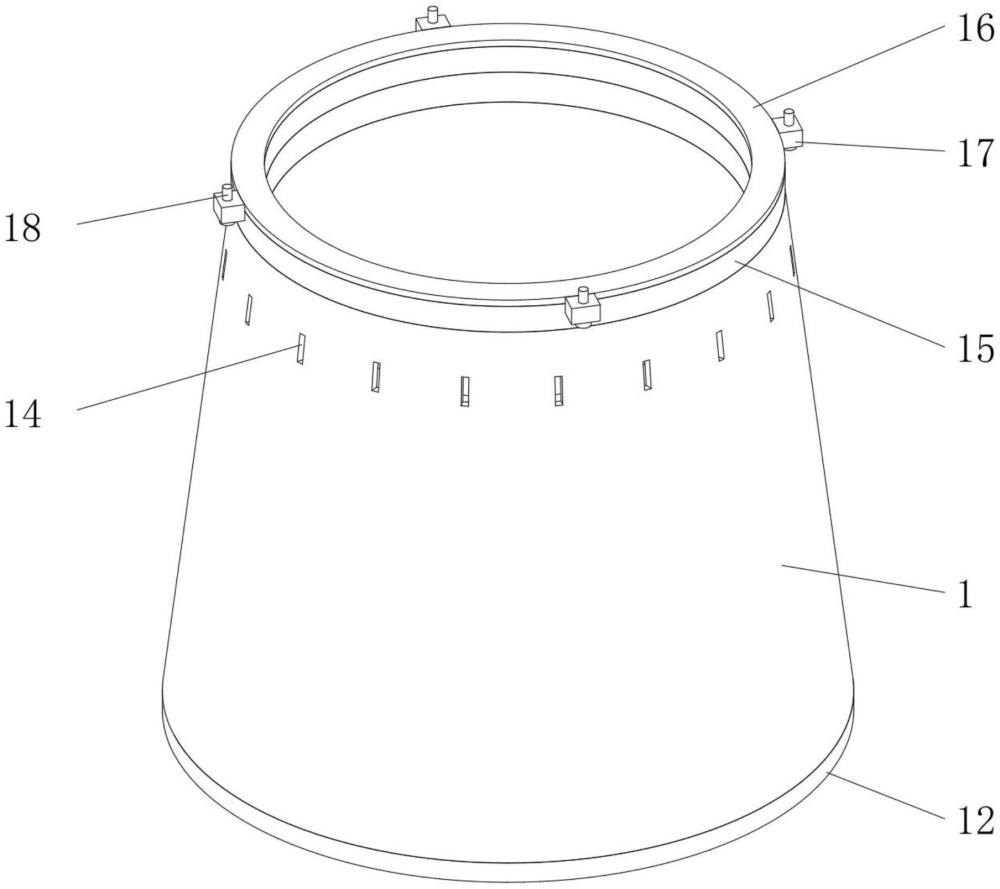

1.一种天花板折射灯珠用灯罩，包括磨砂灯罩本体（1），其特征在于：所述磨砂灯罩本体（1）的内部开设有收集约束锥形腔（2）、竖直导光通道（3）和精细出光锥形腔（4），所述精细出光锥形腔（4）的尺寸值小于收集约束锥形腔（2）的尺寸值，所述收集约束锥形腔（2）和精细出光锥形腔（4）通过竖直导光通道（3）连通，所述收集约束锥形腔（2）位于精细出光锥形腔（4）的上方，所述精细出光锥形腔（4）的底端固定连接有磨砂出光底罩（5）；

2.根据权利要求1所述的一种天花板折射灯珠用灯罩，其特征在于：所述竖直导光通道（3）的内壁固定连接有黑色吸光层（10），所述黑色吸光层（10）位于微透镜阵列单元（9）的下方。

3.根据权利要求1所述的一种天花板折射灯珠用灯罩，其特征在于：所述磨砂灯罩本体（1）的底面固定连接有环形遮光圈（12），所述环形遮光圈（12）的内径值小于磨砂出光底罩（5）的直径值。

4.根据权利要求1所述的一种天花板折射灯珠用灯罩，其特征在于：所述磨砂灯罩本体（1）的顶部开设有空腔（13），所述空腔（13）位于磨砂灯罩本体（1）和收集约束锥形腔（2）之间。

5.根据权利要求4所述的一种天花板折射灯珠用灯罩，其特征在于：所述磨砂灯罩本体（1）外表面的顶部开设有均匀分布的散热口（14），多个所述散热口（14）均与空腔（13）相连通。

6.根据权利要求1所述的一种天花板折射灯珠用灯罩，其特征在于：所述磨砂灯罩本体（1）的顶端固定连接有定位环（15），所述定位环（15）的外表面固定连接有均匀分布的定位基座（17）。

7.根据权利要求6所述的一种天花板折射灯珠用灯罩，其特征在于：所述定位环（15）的上表面固定连接有弹性垫（16），每个所述定位基座（17）的内壁均安装有定位螺栓（18）。

8.根据权利要求1所述的一种天花板折射灯珠用灯罩，其特征在于：所述磨砂灯罩本体（1）的外形为喇叭状，所述高反射镜面涂层（6）、漫反射白色涂层（7）和渐变色反射层（8）覆盖在收集约束锥形腔（2）的整个内壁上。
