一种反光杯及照明设备的制作方法

本技术涉及照明设备，尤其涉及一种反光杯及照明设备。

背景技术：

1、随着便携照明设备对亮度与功能性要求的不断提高，采用聚泛一体（多芯片封装led）的手电筒日益普及。这是因为多芯片封装led通过中心一颗芯片配合多颗外围芯片圆周阵列的布局，能够同时实现高光通量与远射能力。此类灯珠通常采用这种布局，以实现聚光与泛光模式的切换或融合。

2、目前，业内为此类多芯片led配备的反光杯，其内表面通常采用单一的纹理处理工艺，即整个反光杯要么全部为光面，要么全部为橘皮面或鳞甲面。

3、采用单一光面反光杯时，虽然能最大限度地利用反射光路，实现极高的中心光强和远射性能。但是，对于外围环绕的多颗芯片发出的光线，光面反射难以有效混合，容易在泛光区域形成多重影、杂散光斑或明显的明暗分界，导致光斑均匀度差，近距离照明时视觉舒适度低。

4、而当采用单一橘皮或鳞甲面反光杯时，情况则有所不同。其粗糙的表面纹理能有效打散并混合多颗芯片发出的光线，从而获得过渡柔和、均匀度高的泛光光斑。不过，这些纹理会对光线产生漫反射，导致部分光线无法有效汇聚至中心光斑，造成中心光强的显著损失，削弱了产品的远射能力。

技术实现思路

1、有鉴于此，本实用新型的目的是为了克服相关技术中的不足，本实用新型提供了一种反光杯及照明设备。

2、本实用新型提供了如下技术方案：

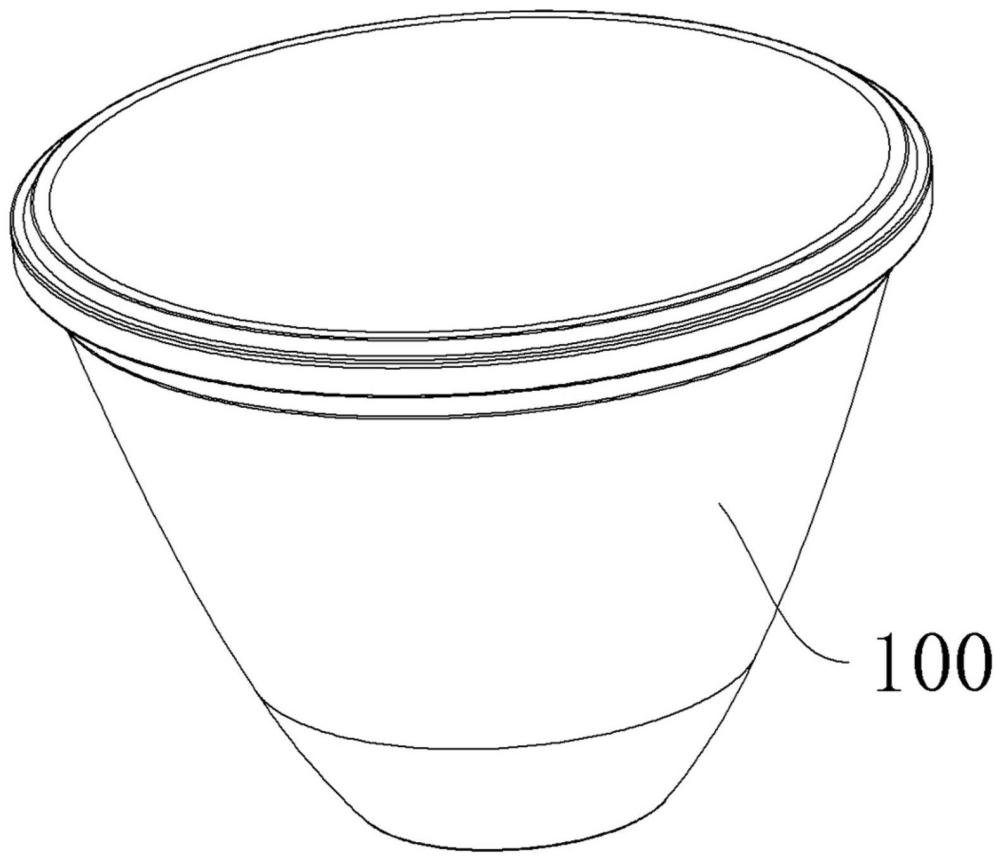

3、一种反光杯，包括杯体、照明板。

4、所述杯体靠近所述杯体底部的内侧壁上环绕设有混光区，照射在所述混光区的光线能够被混散反射；所述杯体远离所述杯体底部的内侧壁为聚光区，照射在所述聚光区的光线能够被直接反射；所述照明板装设在所述杯体底部，所述照明板上设有聚光芯片、泛光芯片，所述聚光芯片位于所述杯体底部的中心位置，所述泛光芯片环绕设置在所述聚光芯片的周侧。

5、作为上述技术方案的进一步改进，所述泛光芯片的发光角度为α，所述泛光芯片的照明中心延伸出有加工线，所述加工线与所述杯体底部平面夹角为β的加工线，所述加工线与所述杯体内侧壁的相交点为a，远离所述杯体底部的相交点a与所述混光区、所述聚光区的相邻边线重合，α、β的取值范围满足：（180°－α）/2=β。

6、作为上述技术方案的进一步改进，所述混光区沿所述杯体的轴线方向依次设有多个连续的阶梯纹路。

7、作为上述技术方案的进一步改进，相邻的两所述阶梯纹路之间为圆弧过渡。

8、作为上述技术方案的进一步改进，所述泛光单元的外侧面上设有漫反射层。

9、作为上述技术方案的进一步改进，所述漫反射层由均布铺设在所述泛光单元上的橘皮纹或鳞甲纹组成。

10、作为上述技术方案的进一步改进，所述反光杯的开口直径为d1，所述聚光芯片的光源直径为d2，与所述杯体对应安装的透镜角度为θ，d1、d2、θ的取值满足：d1×sinθ≥d2×1.61。

11、作为上述技术方案的进一步改进，所述泛光芯片的光源形状由多个所述泛光芯片拼接形成围绕所述聚光芯片的环形。

12、在本实用新型还提供了一种照明设备，包括如上述中任一项的反光杯。

13、相对于相关技术，本实用新型的有益效果是：

14、本实用新型所提供的反光杯，当用户根据实际需求选择使用照明设备的泛光模式时，只需启动泛光芯片即可。泛光芯片在正常工作状态下，其发光角度范围内所发出的光线，具有明确的传播路径。其中一部分光线能够直接从反光杯的杯体射出，迅速照亮目标区域；而另一部分光线则会罩设在杯体内壁远离杯体底部的聚光区。这部分光线在聚光区的特殊结构作用下，经过精准反射后，最终也以合适的角度射出杯体。

15、然而，在泛光芯片发光过程中，不可避免地会产生一些超出其发光角度的光线。这些光线若不加以处理，极有可能导致照明设备出现杂散光、多重影或中心黑心等不良现象，严重影响照明效果。而本实用新型的反光杯解决了这一问题，这些超出泛光芯片发光角度的光线，会照射在杯体内壁靠近杯体底部的混光区。混光区能够对这些光线进行混散反射处理。经过混散反射后的光线，在射出杯体后更加均匀，从而有效减少了照明设备在泛光模式下出现的光斑缺陷，为用户提供了更为优质的泛光照明体验。

16、当用户根据实际需求切换至照明设备的聚光模式时，只需启动聚光芯片。聚光芯片射出的光线在传播过程中也呈现出不同的特点。其中一部分角度较小的光线，能够直接从杯体射出，以高强度的光束迅速照亮远距离的目标；而另一部分角度较大的光线，则会照射在杯体内壁远离杯体底部的聚光区。在聚光区的反射调节作用下，这些角度较大的光线被重新反射形成光束角度小的光线，从而进一步增强了聚光模式的光线强度，使得照明设备能够在更远的距离上提供明亮且集中的照明。

17、值得一提的是，由于混光区靠近杯体底部设置，而聚光芯片射出光线的角度本身较小，在正常工作过程中，混光区很少或几乎不会对聚光芯片的光线强度造成影响。这一设计确保了聚光模式在实现远射的同时，还能保持中心光强的稳定性，为用户提供了可靠且高效的聚光照明效果。

18、本实用新型通过对反光杯杯体内壁进行的聚光区和混光区分区设置，这种分区设计使得泛光模式和聚光模式在照明过程中能够独立发挥作用，互不干扰。无论是泛光模式下的均匀照明，还是聚光模式下的远射与高强度中心光，都能得到充分保障，从而全面提高了用户在使用照明设备时的体验感。

19、为使本实用新型的上述目的、特征和优点能更明显和易懂，下文特举较佳实施例，并配合所附附图，做详细说明如下。

1.一种反光杯，其特征在于，包括：

2.根据权利要求1所述的反光杯，其特征在于，所述泛光芯片（220）的发光角度为α，所述泛光芯片（220）的照明中心延伸出有加工线，所述加工线与所述杯体（100）底部平面夹角为β的加工线，所述加工线与所述杯体（100）内侧壁的相交点为a，远离所述杯体（100）底部的相交点a与所述混光区（110）、所述聚光区（120）的相邻边线重合，α、β的取值范围满足：（180°－α）/2=β。

3.根据权利要求2所述的反光杯，其特征在于，所述混光区（110）沿所述杯体（100）的轴线方向依次设有多个连续的阶梯纹路（111）。

4.根据权利要求3所述的反光杯，其特征在于，相邻的两所述阶梯纹路（111）之间为圆弧过渡。

5.根据权利要求3所述的反光杯，其特征在于，所述阶梯纹路（111）相对于所述杯体（100）的周向均布有多个连续的泛光单元。

6.根据权利要求5所述的反光杯，其特征在于，所述泛光单元的外侧面上设有漫反射层。

7.根据权利要求6所述的反光杯，其特征在于，所述漫反射层由均布铺设在所述泛光单元上的橘皮纹或鳞甲纹组成。

8.根据权利要求1所述的反光杯，其特征在于，所述反光杯的开口直径为d1，所述聚光芯片（210）的光源直径为d2，与所述杯体（100）对应安装的透镜角度为θ，d1、d2、θ的取值满足：d1×sinθ≥d2×1.61。

9.根据权利要求1至8中任意一项所述的反光杯，其特征在于，所述泛光芯片（220）的光源形状由多个所述泛光芯片（220）拼接形成围绕所述聚光芯片（210）的环形。

10.一种照明设备，其特征在于，包括如权利要求1至9中任一项所述的反光杯。
