一种发光装置及车辆的制作方法

本申请涉及电子设备技术，尤其涉及一种发光装置及车辆。

背景技术：

1、车辆及一些设备上通常会设置标识，例如，车辆上会设置车标。一些车辆在车标中设置灯珠和控制开关，通过按压控制开关控制灯珠发光，以此使车标可以发光。但是，控制开关会影响车标的密封性等。

技术实现思路

1、本申请的一个实施方式提供了一种发光装置，其中，发光装置包括：外罩、光源组件和压电件，外罩的形变可以带动压电件产生形变而使压电件产生电信号，由此，可以利用压电件产生的电信号控制光源组件产生光线或不产生光线，从而可以使装置发光。

2、本申请的另一个实施方式提供了一种发光装置，其中，在外罩的入光面涂覆有显色层，在光源组件不产生光线的情况下，可以使外罩呈现显色层的颜色，从而可以使外罩呈现特定的颜色，有利于提升装置的识别性，可以使装置呈现的更为清晰和明显。

3、本申请的另一个实施方式提供了一种发光装置，其中，在光源组件和入光面之间设置有导光件，可以通过导光件引导和限制光源组件产生的光线的传播路径，从而可以使光源组件产生的光线尽可能完全地、均匀地传输至入光面，有利于使外罩被照亮的区域的颜色和亮度更为均匀。

4、本申请的另一个实施方式提供了一种发光装置，其中，外罩包括透光区和非透光区，可以通过透光区或非透光区使装置呈现出特定的标识，从而可以简化发光装置的结构。

5、本申请的另一个实施方式提供了一种发光装置，其中，光源件设置于电路板，可以通过电路板对光源件供电，还可以通过电路板对光源件提供设置基础，便于对光源件的位置进行设置。并且使光源件在外罩上的正投影位于透光区内，可以减少传输至非透光区的光线，有利于提升透光区的亮度。

6、本申请的另一个实施方式提供了一种发光装置，其中，压电件设置在外罩的非透光区内，沿法线方向，可以使光源件与压电件不重合，有利于减少压电件和光源件沿法线方向所需的安装空间，从而可以减小发光装置沿法线方向的厚度。

7、本申请的另一个实施方式提供了一种发光装置，其中，在发光装置中设置有支撑件，可以通过支撑件对光源组件提供设置位置，从而便于将光源组件固定在支撑件上，有利于提升发光装置的结构稳定性。

8、本申请的另一个实施方式提供了一种发光装置，其中，发光装置还包括控制件，并将压电件和光源组件均与控制件电连接，可以通过控制件控制光源组件的工作状态，并可以通过控制件控制目标器件的工作状态。

9、本申请的另一个实施方式提供了一种发光装置，其中，将光源组件、压电件均设置在壳体的容置腔内，并将外罩与壳体的开口密封固定连接，可以通过外罩和壳体围合形成密封的容置腔，从而可以使光源组件、压电件、控制件等均处于密封的环境中，有利于减少光源组件、压电件、控制件等受到环境（如灰尘、水汽等）的影响，进而可以提升发光装置的可靠性，可以延长发光装置的使用寿命。可以将支撑件设置在壳体内，并将支撑件与壳体的壳壁固定，可以提升壳体的强度，还可以提升发光装置整体的结构稳定性。

10、本申请的另一个实施方式提供了一种发光装置，其中，在压电件和控制件之间设置有接插件，便于通过接插件将压电件与控制件电连接，可以将接插件与控制件通过插接的方式电连接，有利于简化对压电件和控制件电连接的装配工艺。

11、本申请的另一个实施方式提供了一种发光装置，其中，壳体上具有固定结构，便于通过固定结构将发光装置固定安装在采用该发光装置的设备上。在壳体上设置有透气件，可以使容置腔内的空气与壳体外的空气相流通，在按压外罩时，可以使容置腔内的压力和周围环境的压力保持平衡，有利于减少容置腔内的压力增大对零部件的影响，并可以减小按压外罩的阻力。在壳体上穿设有连接件，便于通过连接件将发光装置与目标器件电连接。在外罩的出光面一侧设置有密封垫，在将发光装置安装在设备上之后，可以通过密封垫对发光装置和设备的外壳之间进行密封，有利于减少灰尘等进入到设备的外壳内。

12、为实现上述目的中的一个或多个，本申请实施例的第一方面提供的发光装置包括：外罩、光源组件和压电件；其中，外罩能够透过光线；光源组件设置于外罩的入光面的一侧，光源组件用于产生光线；压电件设置于外罩的入光面的一侧，在外罩产生形变的情况下，压电件在外罩产形变的作用下产生电信号，电信号用于控制光源组件的工作状态。

13、本申请提供的发光装置，由于外罩可以透过光线，可以在外罩上设置所需的图案结构，在光线经过外罩传输时，外罩可以呈现出设置的图案。并且在外罩的入光面的一侧设置光源组件，可以通过光源组件产生光线，便于发光装置在光线较暗的环境中通过外罩呈现设置的图案。同时，在外罩的入光面的一侧设置有压电件，可以通过外罩的形变带动压电件产生形变而使压电件产生电信号，从而可以利用压电件产生的电信号控制光源组件产生光线或不产生光线。这样，利用压电件作为对光源组件进行控制的开关，不需要为设置开关而在发光装置上开孔，从而可以减少对发光装置进行密封等工艺，进而可以减少灰尘、水汽等对发光装置内部的影响，有利于提升发光装置的可靠性；还可以节省发光装置中设置机械开关等的空间，有利于发光装置的小型化，便于将发光装置设置在其他设备上。

14、本申请的第二方面提供了一种车辆，车辆包括：车身和上述任意一项提供的发光装置；其中，发光装置设置于车身。

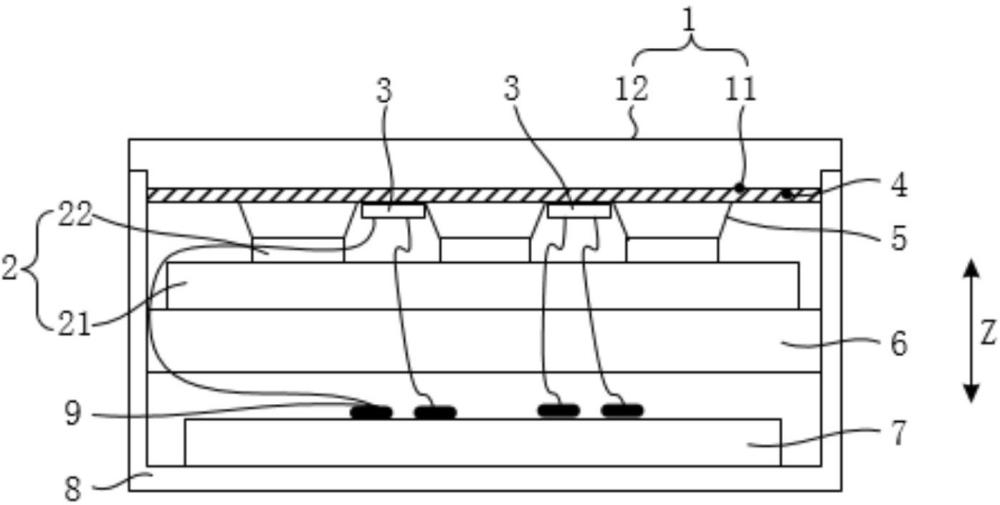

1.一种发光装置，其特征在于，所述发光装置包括：

2.根据权利要求1所述的发光装置，其特征在于，所述外罩(1)的所述入光面(11)设置有显色层(4)，在所述光源组件(2)处于非工作状态的情况下，所述外罩(1)呈现所述显色层(4)的颜色。

3.根据权利要求1所述的发光装置，其特征在于，所述发光装置还包括导光件(5)，所述导光件(5)位于所述光源组件(2)和所述入光面(11)之间，所述光源组件(2)产生的光线经过所述导光件(5)的反射和/或散射传输至所述入光面(11)。

4.根据权利要求1所述的发光装置，其特征在于，所述外罩(1)包括透光区(13)和非透光区(14)，光线能够透过所述透光区(13)传输，光线不能透过所述非透光区(14)传输。

5.根据权利要求4所述的发光装置，其特征在于，所述光源组件(2)包括光源件(22)和电路板(21)，所述光源件(22)设置于所述电路板(21)，沿所述入光面(11)的法线方向，所述电路板(21)位于所述外罩(1)的入光面(11)的一侧，所述光源件(22)位于所述电路板(21)朝向所述外罩(1)的一侧，沿所述法线方向，所述光源件(22)在所述外罩(1)上的正投影位于所述透光区(13)内。

6.根据权利要求4所述的发光装置，其特征在于，所述压电件(3)设置于所述外罩(1)的所述非透光区(14)。

7.根据权利要求1至6中任一项所述的发光装置，其特征在于，所述发光装置还包括支撑件(6)，所述支撑件(6)位于所述光源组件(2)远离所述外罩(1)的一侧，所述光源组件(2)固定于所述支撑件(6)。

8.根据权利要求1至6中任一项所述的发光装置，其特征在于，所述发光装置还包括控制件(7)，所述控制件(7)与所述光源组件(2)电连接，所述压电件(3)与所述控制件(7)电连接，所述控制件(7)用于根据所述电信号控制所述光源组件(2)的工作状态，和/或，所述控制件(7)用于根据所述电信号控制目标器件的工作状态。

9.根据权利要求8所述的发光装置，其特征在于，所述发光装置还包括壳体(8)，所述壳体(8)围合形成容置腔，所述光源组件(2)和所述压电件(3)均位于所述容置腔内，所述外罩(1)固定于所述壳体(8)上所述容置腔的开口处，且与所述壳体(8)密封连接。

10.根据权利要求8所述的发光装置，其特征在于，所述发光装置还包括接插件(9)，所述接插件(9)的一端与所述压电件(3)电连接，所述接插件(9)的另一端与所述控制件(7)电连接。

11.根据权利要求8所述的发光装置，其特征在于，壳体上设置有固定结构，固定结构用于与设备固定连接；

12.一种车辆，其特征在于，所述车辆包括：
