具有电源门控控制的存储器件及其操作方法与流程

本公开涉及一种具有电源门控控制的存储器件及其操作方法。

背景技术：

1、在高性能电子系统中广泛使用的存储器件的集成度和速度正在提高。存储器件可以包括易失性存储器或非易失性存储器，并且可以包括存储单元阵列和外围电路，存储单元阵列包括多个存储单元，外围电路包括与存储器操作（诸如，向存储单元阵列写入和从存储单元阵列读取）相关的各种部件。

2、存储器件可以包括接收从外部提供的一个或更多个电源电压并且向设置在存储器件中的各种部件提供内部电源电压的电源路径。此外，为了使存储器件减少由泄漏电流引起的功耗，已经提出了如下解决方案：将电源门控开关放置在电源路径上，并且当电源门控开关关断时，阻断向存储器件的部件提供电源电压。

技术实现思路

1、在一些情况下，由于电源门控开关的切换（toggle），可能存在功耗挑战。当存储器件的驱动功率增加并且电源门控开关的尺寸增加时，可能存在由于电源门控开关的切换而导致功耗进一步增加的问题。此外，当存储器件温度低时，即使待机功耗小，由于电源门控开关的频繁切换，功耗也可能增加。

2、本公开的一些方面提供了存储器件及其操作方法，所述存储器件能够降低由于泄漏电流而导致的待机功耗以及由于电源门控操作而导致的功耗。

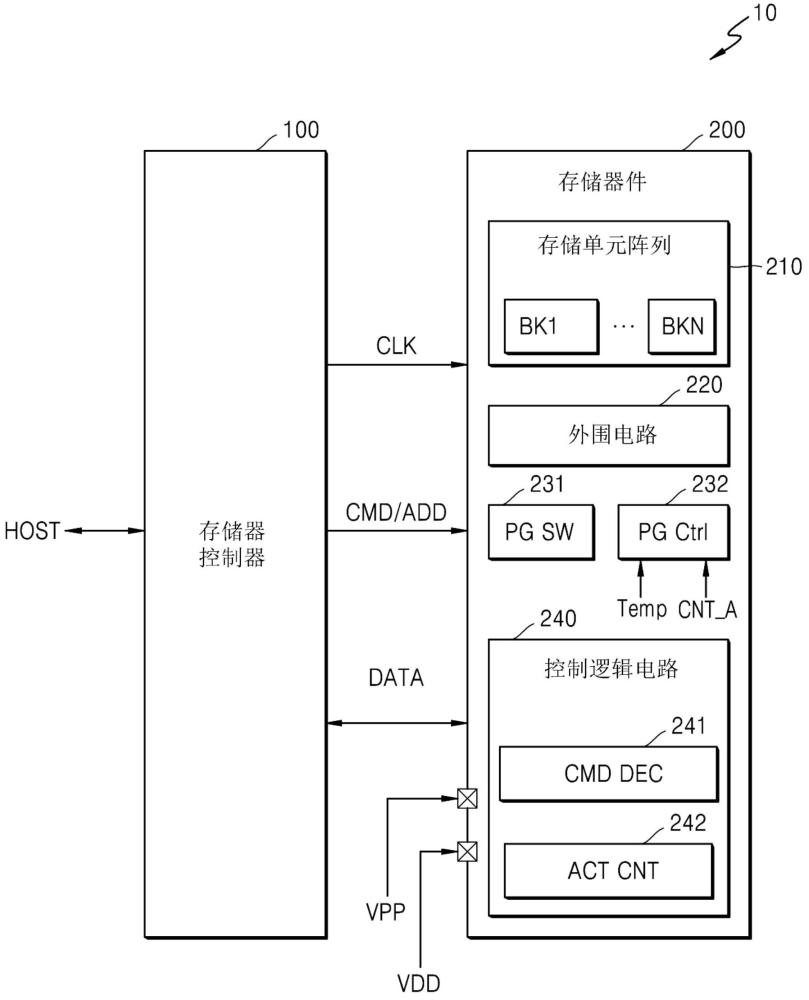

3、根据本公开的一些实施方式，提供了一种存储器件，其包括：存储单元阵列，所述存储单元阵列包括一个或更多个存储体；电源门控开关，所述电源门控开关设置在所述存储器件内部的电源路径上，所述电源路径用于传输电源电压；电源门控控制器，所述电源门控控制器被配置为基于所述存储器件的温度和对所述存储器件访问的频率来开启或关闭所述电源门控开关的电源门控操作；以及控制逻辑电路，所述控制逻辑电路被配置为向所述电源门控控制器提供指示所述存储器件的温度的温度信息和指示所述访问的频率的计数值，其中，当所述电源门控操作被开启时，所述电源门控开关响应于对所述存储器件的访问而切换，并且当所述电源门控操作被关闭时，所述电源门控开关与对所述存储器件的访问无关地保持导通。

4、根据本公开的一些实施方式，提供了一种操作存储器件的方法，其包括：检测所述存储器件的温度；对提供给所述存储器件的访问命令执行计数操作，以获得计数值；当所述温度和所述计数值满足第一条件时，开启设置在位于所述存储器件内部且用于传输电源电压的电源路径上的电源门控开关的电源门控操作，并且当所述温度和所述计数值不满足所述第一条件时，关闭所述电源门控操作，其中，当所述电源门控操作被开启时，所述电源门控开关响应于接收到所述访问命令而切换，并且当所述电源门控操作被关闭时，所述电源门控开关与接收到所述访问命令无关地保持导通。

5、根据本公开的一些实施方式，提供了一种存储器件，其包括：第一存储单元区域；第二存储单元区域；第一外围电路，所述第一外围电路被配置为对所述第一存储单元区域执行存储器操作；第二外围电路，所述第二外围电路被配置为对所述第二存储单元区域执行存储器操作；第一电源门控开关，所述第一电源门控开关设置在第一电源路径上，所述第一电源路径用于将电源电压传输到所述第一存储单元区域和/或所述第一外围电路；以及第二电源门控开关，所述第二电源门控开关设置在第二电源路径上，所述第二电源路径用于将所述电源电压传输到所述第二存储单元区域和/或所述第二外围电路，其中，所述第一电源门控开关的电源门控操作基于所述存储器件的温度和对所述第一存储单元区域的访问频率而开启，并且所述第二电源门控开关的电源门控操作基于所述存储器件的温度和对所述第二存储单元区域的访问频率而关闭，所述第一电源门控开关的所述电源门控操作被开启，使得所述第一电源门控开关响应于对所述第一存储单元区域的访问而切换，并且所述第二电源门控开关的所述电源门控操作被关闭，使得所述第二电源门控开关与对所述第二存储单元区域的访问无关地保持导通。

1.一种存储器件，所述存储器件包括：

2.根据权利要求1所述的存储器件，其中，所述控制逻辑电路包括：

3.根据权利要求2所述的存储器件，其中：

4.根据权利要求2所述的存储器件，其中：

5.根据权利要求1所述的存储器件，所述存储器件包括至少一个外围电路，所述至少一个外围电路被配置为对所述存储单元阵列执行存储器操作，

6.根据权利要求5所述的存储器件，其中：

7.根据权利要求6所述的存储器件，其中：

8.根据权利要求6所述的存储器件，其中：

9.根据权利要求1所述的存储器件，其中，所述电源门控控制器被配置为：基于所述温度低于第一温度参考值并且所述计数值大于第一计数参考值，关闭所述电源门控操作。

10.根据权利要求1所述的存储器件，其中：

11.根据权利要求1所述的存储器件，其中：

12.一种操作存储器件的方法，所述方法包括：

13.根据权利要求12所述的方法，所述方法还包括：基于所述存储器件的所述温度低于第一温度参考值并且所述计数值大于第一计数参考值，关闭所述电源门控操作。

14.根据权利要求12所述的方法，所述方法还包括：

15.根据权利要求12所述的方法，其中：

16.根据权利要求12所述的方法，所述方法包括：

17.根据权利要求16所述的方法，其中，

18.一种存储器件，所述存储器件包括：

19.根据权利要求18所述的存储器件，其中：

20.根据权利要求18所述的存储器件，其中：
