存储装置及其操作方法与流程
示例实施例涉及存储装置，并且更具体地，涉及存储装置及其操作方法。
背景技术：
1、存储装置可以被用于在各种应用中存储数据，并且可以根据接收的命令来更新或输出所存储的数据。例如，存储装置可以响应于写入命令存储数据，并且响应于读取命令输出所存储的数据。存储装置在执行写入操作和读取操作时可能消耗电力，并且在写入操作和读取操作被频繁执行的情况下，存储装置的电力消耗可能增加。特别地，在诸如消耗电池电力的移动设备或包括大容量存储装置的系统的应用的情况下，存储装置的电力消耗可能是关键的。
技术实现思路
1、各方面提供了一种消耗减少电力的存储装置及其操作方法。

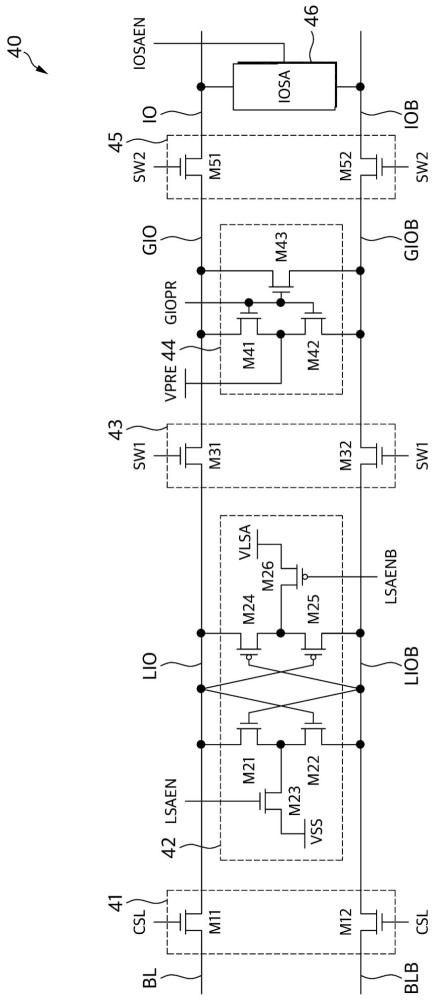

2、根据各方面，提供一种存储装置，所述存储装置包括：第一读出放大电路，所述第一读出放大电路连接到第一输入和输出线对；预充电电路，所述预充电电路连接到第二输入和输出线对；以及第一开关电路，所述第一开关电路位于所述第一输入和输出线对与所述第二输入和输出线对之间，其中，所述预充电电路被配置为在所述第一开关电路将所述第一输入和输出线对与所述第二输入和输出线对断开连接之后，以预充电电压对所述第二输入和输出线对进行预充电，并且其中，所述第一开关电路被配置为在读取操作中将所述第一输入和输出线对和所述第二输入和输出线对进行连接，以将由所述第一读出放大电路放大的所述第一输入和输出线对的电压传递到经预充电的所述第二输入和输出线对。
3、根据各方面，提供一种存储装置的操作方法，所述方法包括：在读取操作中，将第一输入和输出线对和第二输入和输出线对断开连接；在所述读取操作中，以预充电电压对所述第二输入和输出线对进行预充电；在所述读取操作中，放大所述第一输入和输出线对的电压；以及在所述读取操作中，为了将经放大的所述第一输入和输出线对的电压传递到经预充电的所述第二输入和输出线对，将所述第一输入和输出线对和所述第二输入和输出线对进行连接。
4、根据各方面，提供一种存储装置，所述存储装置包括：第一输入和输出线对；读出放大电路，所述读出放大电路被配置为放大所述第一输入和输出线对的电压以将其输出到所述第一输入和输出线对；第二输入和输出线对；预充电电路，所述预充电电路被配置为以预充电电压对所述第二输入和输出线对进行预充电；以及第一开关电路，所述第一开关电路根据第一控制信号将所述第一输入和输出线对和所述第二输入和输出线对进行连接或断开连接。
1.一种存储装置，所述存储装置包括：
2. 根据权利要求1所述的存储装置，所述存储装置还包括：
3.根据权利要求2所述的存储装置，其中，所述第二读出放大电路被配置为在所述读取操作中在所述第一读出放大电路被启用之后被启用。
4.根据权利要求2所述的存储装置，其中，所述第二开关电路被配置为在所述读取操作中在所述第一读出放大电路被启用之后，响应于去激活的第二控制信号将所述第二输入和输出线对与所述第二读出放大电路断开连接。
5.根据权利要求2所述的存储装置，其中，所述预充电电路进一步被配置为在所述第二开关电路将所述第二输入和输出线对与所述第二读出放大电路断开连接之后，以所述预充电电压对所述第二输入和输出线对进行预充电。
6.根据权利要求5所述的存储装置，其中，所述预充电电压是提供给所述第一读出放大电路的第一电源电压和第二电源电压之间的电压。
7. 根据权利要求1所述的存储装置，所述存储装置还包括：
8.根据权利要求7所述的存储装置，其中，所述多个存储单元中的每个存储单元包括电容器和连接到所述电容器的垂直沟道晶体管。
9. 根据权利要求1所述的存储装置，所述存储装置还包括：
10.根据权利要求1所述的存储装置，所述存储装置还包括连接到所述第二输入和输出线对的写入驱动电路，
11.根据权利要求10所述的存储装置，其中，所述第一读出放大电路进一步被配置为在所述写入操作中在所述第一开关电路将所述第二输入和输出线对与所述第一输入和输出线对断开连接之后被启用。
12.根据权利要求10所述的存储装置，其中，所述写入驱动电路包括彼此串联连接在正电源电压节点和负电源电压节点之间的第一晶体管至第三晶体管。
13. 根据权利要求12所述的存储装置，其中，所述第三晶体管包括：
14.根据权利要求12所述的存储装置，其中，所述预充电电路进一步被配置为：在所述写入操作中所述写入驱动电路被禁用之后，在第一模式下，以所述预充电电压对所述第二输入和输出线对进行预充电；以及在第二模式下，不对所述第二输入和输出线对进行预充电。
15.一种存储装置的操作方法，所述方法包括：
16.根据权利要求15所述的存储装置的操作方法，其中，对所述第二输入和输出线对的预充电在断开所述第一输入和输出线对与所述第二输入和输出线对的连接被执行之后执行。
17. 根据权利要求15所述的存储装置的操作方法，所述方法还包括：
18. 根据权利要求17所述的存储装置的操作方法，所述方法还包括：
19.一种存储装置，所述存储装置包括：
20.根据权利要求19所述的存储装置，其中，所述读出放大电路包括：
