一种故障模拟量注入测试电路及ESSD测试装置的制作方法

本技术涉及模拟信号注入测试，尤其涉及一种故障模拟量注入测试电路及essd测试装置。

背景技术：

1、目前，在电路系统中，信号的变化有时候会对器件造成不可逆的损伤，所以有些电路往往需要考验器件对信号变化的承受能力。通常需要验证设备的信号输入、输出情况，从而评估电路中的各器件的接收模拟信号的能力；

2、然而，现有的做法往往是手动测量器件的电压或电流，测试过程较为复杂，且容易受干扰导致测试数据的不准确，因此传统做法存在诸多局限，很难保证测试的准确性。

技术实现思路

1、本实用新型实施例提供一种故障模拟量注入测试电路及essd测试装置，解决传统测试方式复杂且准确性差的问题。

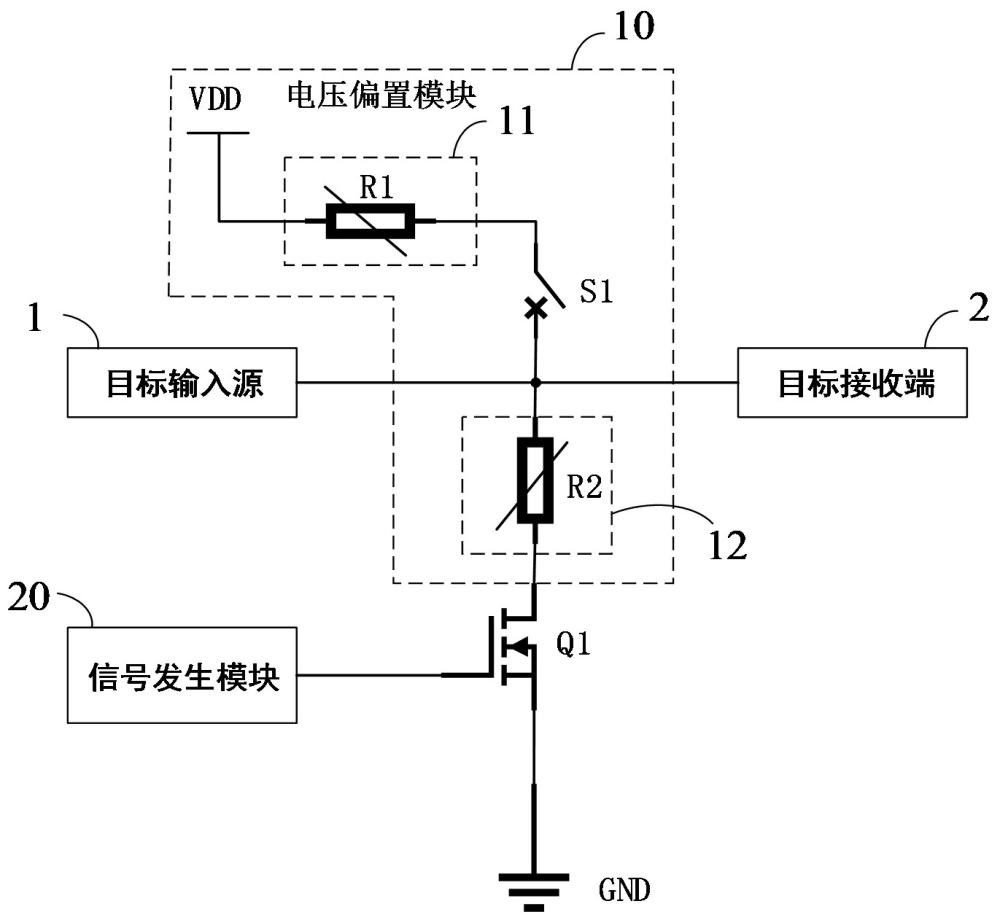

2、第一方面，本实用新型实施例提供了一种故障模拟量注入测试电路，用于接入目标输入源与目标接收端之间的回路，其包括：电压偏置模块，接入所述目标输入源与所述目标接收端之间的回路，用于将所述目标输入源与所述目标接收端之间的回路电压拉高或者拉低；开关管器件，其第一端接入所述目标输入源与所述目标接收端之间的回路，其第二端接地；信号发生模块，连接于所述开关管器件的第三端，用于生成驱动信号来驱动所述开关管器件进行通断以使所述目标输入源与所述目标接收端之间的回路上形成目标故障波形信号。

3、进一步地，所述电压偏置模块包括上拉单元和第一开关，所述上拉单元第一端通过所述第一开关接入所述目标输入源与所述目标接收端之间，所述上拉单元第二端接入电源。

4、进一步地，所述上拉单元包括第一可变电阻，所述第一可变电阻的一端接入所述电源，另一端接入所述目标输入源与所述目标接收端之间的回路。

5、进一步地，所述电压偏置模块还包括下拉单元，所述下拉单元第一端连接所述目标输入源与所述目标接收端之间，第二端连接所述开关管器件的第一端。

6、进一步地，所述下拉单元包括第二可变电阻，所述第二可变电阻的一端连接所述开关管器件的第一端，另一端接入所述目标输入源与所述目标接收端之间的回路。

7、进一步地，所述开关管器件设为mos管，所述开关管器件的第一端为漏极，第二端为源极，第三端为漏极。

8、进一步地，所述开关管器件设为hemt管，所述开关管器件的第一端为漏极，第二端为源极，第三端为栅极。

9、进一步地，所述开关管器件设为三极管，所述开关管器件的第一端为集电极，第二端为发射极，第三端为基极。

10、进一步地，所述信号发生模块为信号发生器。

11、第二方面，本实用新型实施例提供了一种essd测试装置，其包括上述第一方面所述的故障模拟量注入测试电路。

12、本实用新型实施例提供一种故障模拟量注入测试电路及essd测试装置，其中，所述故障模拟量注入测试电路用于接入目标输入源与目标接收端之间的回路，其包括：电压偏置模块，接入所述目标输入源与所述目标接收端之间的回路，用于将所述目标输入源与所述目标接收端之间的回路电压拉高或者拉低；开关管器件，其第一端接入所述目标输入源与所述目标接收端之间的回路，其第二端接地；信号发生模块，连接于所述开关管器件的第三端，用于生成驱动信号来驱动所述开关管器件进行通断以使所述目标输入源与所述目标接收端之间的回路上形成目标故障波形信号。本申请的电路能够对电路或设备进行故障模拟量注入测试，从而验证被测对象对故障信号注入的接收能力及表现，相比于传统方式测试更加方便，且测试效率更高。

1.一种故障模拟量注入测试电路，用于接入目标输入源与目标接收端之间的回路，其特征在于，包括：

2.根据权利要求1所述的故障模拟量注入测试电路，其特征在于，所述电压偏置模块包括上拉单元和第一开关，所述上拉单元第一端通过所述第一开关接入所述目标输入源与所述目标接收端之间，所述上拉单元第二端接入电源。

3.根据权利要求2所述的故障模拟量注入测试电路，其特征在于，所述上拉单元包括第一可变电阻，所述第一可变电阻的一端接入所述电源，另一端接入所述目标输入源与所述目标接收端之间的回路。

4.根据权利要求2所述的故障模拟量注入测试电路，其特征在于，所述电压偏置模块还包括下拉单元，所述下拉单元第一端连接所述目标输入源与所述目标接收端之间，第二端连接所述开关管器件的第一端。

5.根据权利要求4所述的故障模拟量注入测试电路，其特征在于，所述下拉单元包括第二可变电阻，所述第二可变电阻的一端连接所述开关管器件的第一端，另一端接入所述目标输入源与所述目标接收端之间的回路。

6.根据权利要求1-5任一项所述的故障模拟量注入测试电路，其特征在于，所述开关管器件设为mos管，所述开关管器件的第一端为漏极，第二端为源极，第三端为漏极。

7.根据权利要求1-5任一项所述的故障模拟量注入测试电路，其特征在于，所述开关管器件设为hemt管，所述开关管器件的第一端为漏极，第二端为源极，第三端为栅极。

8.根据权利要求1-5任一项所述的故障模拟量注入测试电路，其特征在于，所述开关管器件设为三极管，所述开关管器件的第一端为集电极，第二端为发射极，第三端为基极。

9.根据权利要求1-5任一项所述的故障模拟量注入测试电路，其特征在于，所述信号发生模块为信号发生器。

10.一种essd测试装置，其特征在于，包括权利要求1-9任一项所述的故障模拟量注入测试电路。
