内置气路的雾化器压缩机的制作方法

本技术涉及压缩机，尤其是涉及一种内置气路的雾化器压缩机。

背景技术：

1、在相关技术中，无油压缩机是一种将低压气体提升为高压气体的从动的流体机械，是医用制氧机系统的心脏。它从吸气管吸入低温低压的洁净空气，通过电机运转带动活塞对其进行压缩后，向排气管排出高温高压的无油洁净气体，为制氧机分子筛制氧循环提供空气来源。

2、如中国实用新型cn220081614u公开的一种输出稳定和具有降噪效果的压缩机，其中阀板于所述输气通道设有连管口，所述连管口位于所述进气孔和出气孔之间；所述气缸连管的两端分别连通于左右两个所述气缸组中所述阀板的连管口。气缸连管能将左右位置的两个气缸组之间的第一气缸进行相连，及两个气缸组之间的第二气缸进行相连。基于上述压缩机结构，发明人在实际研发过程中发现，通过气缸连管（即输气管），在压缩机使用一段时间后，因输气管本身材质问题，从而在连接管口和输气管之间发生漏气，严重影响了压缩机的使用寿命及使用可靠性。

3、因此，需要研究一种新的技术方案来解决上述问题。

技术实现思路

1、有鉴于此，本实用新型针对现有技术存在之缺失，其主要目的是提供一种内置气路的雾化器压缩机，有效地解决现有技术中，压缩机存在使用寿命及使用可靠性低的技术缺陷。

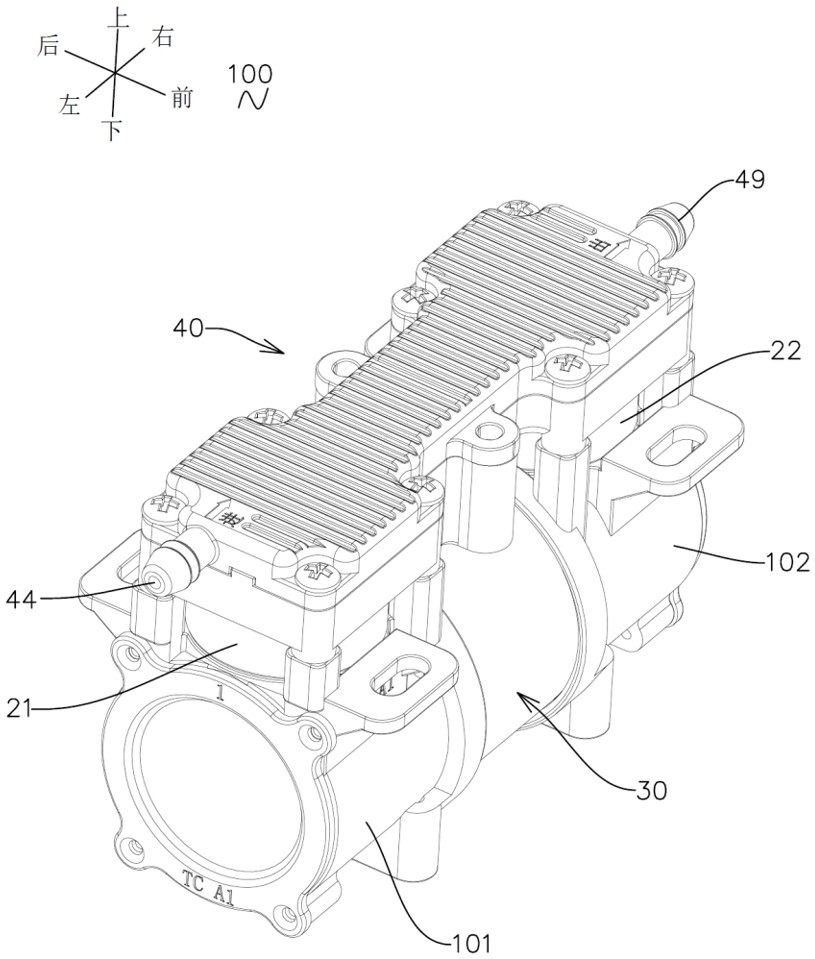

2、本实用新型提供一种内置气路的雾化器压缩机，包括

3、缸座，具有缸座腔室、导通连接缸座腔室的顶开口及侧开口；

4、活塞缸套，固定安装于缸座，活塞缸套具有贯穿其上下表面并导通连接顶开口的活塞腔室；及，

5、无刷电机，具有驱动轴，驱动轴设有活塞杆，活塞杆设有能够滑动安装于活塞腔室的活塞环；

6、其中，活塞缸套包括第一活塞缸套及第二活塞缸套，第一活塞缸套具有第一活塞腔室，第二活塞缸套具有第二活塞腔室；

7、还包括换气盒，换气盒具有导通连接第一活塞腔室的第一换气端及导通连接第二活塞腔室的第二换气端，第一换气端与第二换气端通过输气通道导通连接。

8、本实用新型提供的内置气路的雾化器压缩机的有益效果在于，与现有技术相比，通过设置换气盒，使用换气盒的第一换气端与第一活塞腔室导通连接，第二换气端与第二活塞腔室导通连接，并且第一换气端与第二换气端之间通过输气通道导通连接，第一换气端与第一活塞腔室、第二换气端与第二活塞腔室及第一换气端与第二换气端之间不需要使用气管连接，从而杜绝了传统技术中因使用气管而发生漏气的问题，提高了压缩机的使用寿命及使用可靠性。

9、作为一种优选方案，换气盒包括底壳及上盖，底壳或上盖设有隔板，由底壳、上盖及隔板围构换气进腔及换气出腔；

10、输气通道包括第一输气通道及第二输气通道，第一输气通道导通连接第一换气端及第二换气端的换气进腔，第二输气通道导通连接第一换气端及第二换气端的换气出腔。

11、作为一种优选方案，第一换气端具有导通连接换气进腔的进气接口、导通连接换气进腔和第一活塞腔室的第一换气口及导通连接换气出腔和第一活塞腔室的第二换气口；

12、第二换气端具有导通连接换气进腔和第二活塞腔室的第三换气口、导通连接换气出腔和第二活塞腔室的第四换气口及导通连接换气出腔的出气接口。

13、作为一种优选方案，底壳和上盖之间设有密封阀片，密封阀片具有覆盖第一换气口的第一阀片、覆盖第二换气口的第二阀片、覆盖第三换气口的第三阀片及覆盖第四换气口的第四阀片；

14、密封阀片在第一阀片及第三阀片顶部均设有密封套，密封套能够限制第一阀片及第二阀片仅向下打开。

15、作为一种优选方案，密封套顶部具有出气开口；

16、第一换气口及第三换气口尺寸相同，第一阀片及第三阀片尺寸相同，第一换气口尺寸大第一阀片尺寸，第一阀片尺寸大于出气开口尺寸；

17、第二换气口及第四换气口尺寸相同，第二阀片及第四阀片尺寸相同，第二阀片尺寸小于第二换气口尺寸。

18、作为一种优选方案，底壳在换气进腔和/或换气出腔的表面设有限位凸柱，密封阀片设有贯穿其上下表面的限位通孔；

19、当密封阀片装入底壳面向换气进腔和换气出腔的表面后，限位凸柱能够插入限位通孔中。

20、作为一种优选方案，密封阀片在第一输气通道及第二输气通道设有输气通孔，输气通孔贯穿密封阀片的上下表面。

21、作为一种优选方案，无刷电机具有第一驱动轴及第二驱动轴，第一驱动轴及第二驱动轴对应无刷电机左右两侧一一设置；

22、缸座具有固定安装于无刷电机左侧的第一缸座及固定安装于无刷电机右侧的第二缸座，第一驱动轴经侧开口伸入第一缸座的缸座腔室内，第二驱动轴经侧开口伸入第二缸座的缸座腔室内；

23、第一活塞缸套固定安装于第一缸座顶部，第一活塞腔室与第一缸座的缸座腔室导通连接；第二活塞缸套固定安装于第二缸座顶部，第二活塞腔室与第二缸座的缸座腔室导通连接。

24、作为一种优选方案，第一驱动轴及第二驱动轴均设有偏心轮，活塞杆一端固定安装于偏心轮；

25、活塞杆另一端向上延伸至活塞腔室，活塞杆的另一端设有活塞底座及活塞压板，由活塞底座和活塞压板固定夹持活塞环。

26、作为一种优选方案，定义位于第一缸座的活塞杆为第一活塞杆，位于第二缸座的活塞杆为第二活塞杆；

27、定义第一活塞腔室及第二活塞腔室顶部为第一行程端点，第一活塞腔室及第二活塞腔室底部为第二行程端点；当第一活塞杆驱动活塞缸套位于第一活塞腔室的第一行程端点时，第二活塞杆驱动活塞缸套位于第二活塞腔室的第二行程端点。

1.一种内置气路的雾化器压缩机，包括

2.根据权利要求1所述的内置气路的雾化器压缩机，其特征在于，换气盒（40）包括底壳（41）及上盖（42），底壳（41）或上盖（42）设有隔板（43），由底壳（41）、上盖（42）及隔板（43）围构换气进腔（403）及换气出腔（404）；

3.根据权利要求2所述的内置气路的雾化器压缩机，其特征在于，第一换气端（401）具有导通连接换气进腔（403）的进气接口（44）、导通连接换气进腔（403）和第一活塞腔室（211）的第一换气口（45）及导通连接换气出腔（404）和第一活塞腔室（211）的第二换气口（46）；

4.根据权利要求3所述的内置气路的雾化器压缩机，其特征在于，底壳（41）和上盖（42）之间设有密封阀片（410），密封阀片（410）具有覆盖第一换气口（45）的第一阀片（4101）、覆盖第二换气口（46）的第二阀片（4102）、覆盖第三换气口（47）的第三阀片（4103）及覆盖第四换气口（48）的第四阀片（4104）；

5.根据权利要求4所述的内置气路的雾化器压缩机，其特征在于，密封套（4105）顶部具有出气开口（4106）；

6.根据权利要求4或5所述的内置气路的雾化器压缩机，其特征在于，底壳（41）在换气进腔（403）和/或换气出腔（404）的表面设有限位凸柱（411），密封阀片（410）设有贯穿其上下表面的限位通孔（4107）；

7.根据权利要求6所述的内置气路的雾化器压缩机，其特征在于，密封阀片（410）在第一输气通道（405）及第二输气通道（406）设有输气通孔（4108），输气通孔（4108）贯穿密封阀片（410）的上下表面。

8.根据权利要求1-5或7任一项所述的内置气路的雾化器压缩机，其特征在于，无刷电机（30）具有第一驱动轴（31）及第二驱动轴（32），第一驱动轴（31）及第二驱动轴（32）对应无刷电机（30）左右两侧一一设置；

9.根据权利要求8所述的内置气路的雾化器压缩机，其特征在于，第一驱动轴（31）及第二驱动轴（32）均设有偏心轮（38），活塞杆一端固定安装于偏心轮（38）；

10.根据权利要求8所述的内置气路的雾化器压缩机，其特征在于，定义位于第一缸座（101）的活塞杆为第一活塞杆（33），位于第二缸座（102）的活塞杆为第二活塞杆（34）；
