一种矿山膏体充填箱式工业泵的制作方法
本技术属于矿山尾砂膏体充填，具体涉及一种矿山膏体充填箱式工业泵。
背景技术：
1、矿山膏体充填通常配置充填工业泵并建设地面充填站。充填工业泵是膏体充填系统的关键装备，传统充填工业泵必须布置在室内，需要配套建设地面充填站厂房，并配置钢筋混凝土基础。一方面，为满足厂房内设备的安装和检修空间，充填工业泵厂房占地面积大，投资成本高；另一方面，充填站厂房建设和充填工业泵安装交叉进行，经常存在工程进度相互影响，矿山企业建设过程管理困难。
技术实现思路
1、本实用新型旨在克服现有充填工业泵室内布置存在充填站厂房占地面积大、设备土建基础成本高、过程管理困难的不足，提供一种矿山膏体充填箱式工业泵。
2、为了达到上述目的，本实用新型提供的技术方案为：

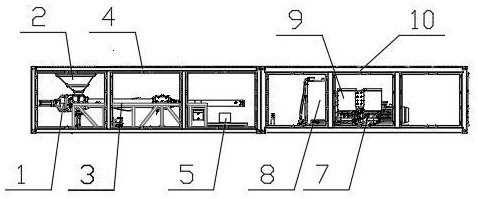

3、所述矿山膏体充填箱式工业泵包括由主机框架箱（4）和油站框架箱（10）组成的框架箱，所述主机框架箱（4）和油站框架箱（10）连通；所述主机框架箱（4）内设有泵头（1）、料浆斗（2）、泵送主机（3）和阀块（5）；所述油站框架箱（10）内设有油站主机（7）、油箱（8）和散热器（9）；所述泵送主机（3）与泵头（1）连接，所述泵头（1）上端进料口与料浆斗（2）的下端出料口连接，所述料浆斗（2）上端进料口与主机框架箱（4）顶面敞口齐平，所述泵送主机（3）的进油端和出油端通过管路分别与阀块（5）连接；所述油站主机（7）的进油端通过管路与油箱（8）的出油端连接，所述油站主机（7）的出油端通过管路与阀块（5）连接，所述散热器（9）的进油端通过管路与阀块（5）连接，所述散热器（9）的出油端通过管路与油箱（8）连接。
4、优选地，所述主机框架箱（4）外表面设有a面板（6），所述油站框架箱（10）外表面设有b面板（11）。
5、优选地，所述泵头（1）、料浆斗（2）、泵送主机（3）、阀块（5）构成执行单元；所述油站主机（7）、油箱（8）、散热器（9）构成驱动单元。
6、优选地，所述泵送主机（3）与主机框架箱（4）长度方向平行且底面平齐；所述油站主机（7）油站框架箱（10）长度方向平行且底面平齐。
7、优选地，所述泵头（1）包括锥阀式泵头和s阀式泵头。
8、优选地，所述a面板（6）和b面板（11）为门式面板、窗式面板或固定面板。
9、优选地，所述主机框架箱（4）和油站框架箱（10）是宽度和高度相等的长方体，且两者宽度和高度相等。框架箱采梁柱钢结构，主机框架箱（4）和油站框架箱（10）在长度方向相邻布置。
10、更优选地，所述主机框架箱（4）和油站框架箱（10）的宽度≤3m，高度≤2.6m，长度≤10m。
11、本实用新型的设计解决了传统充填工业泵的不足，具有如下优点：
12、1、本实用新型设置了执行单元，采用了主机内置的主机框架结构，主机框架箱表面敷设面板，一方面，主机框架箱既为泵送主机提供了整体基础，取消了传统的钢筋混凝土基础，又为泵送主机提供了安装检修空间，实现了单体设备与外围厂房的融合，可无厂房露天式作业；另一方面，有助于改变传统充填站的建设模式，消除传统充填站现场厂房土建和设备安装交叉进行的弊端，地面建设周期大大缩短。
13、2、本实用新型设置了驱动单元，采用了主机内置的油站框架结构，油站框架箱表面敷设面板，油站框架箱既为油站主机、油箱、散热器整体基础，取消了传统的钢筋混凝土基础，又为提供了安装检修空间，实现了单体设备与外围厂房的融合，可无厂房露天式作业；
14、3、本实用新型各单元箱体截面尺寸相同，一方面，便于吊装和运输，可露天室外摆放作业；另一方面便于标准化设计生产，可实现单机设备向整体设备转变，有助于快捷化建设充填站。
15、总之，本实用新型所述矿山膏体充填箱式工业泵，设有主机内置的执行单元和驱动单元，各单元采用箱式框架结构，通过对各单元的场地摆放和简单连接即可实现充填工业泵安装，消除了传统充填工业泵混凝土基础，可露天单机作业，有助于解决传统膏体充填站现场厂房土建和设备安装交叉进行的弊端；箱体结构便于汽车运输、吊装，大大降低了现场安装工作量。
1.一种矿山膏体充填箱式工业泵，其特征在于，所述矿山膏体充填箱式工业泵包括由主机框架箱（4）和油站框架箱（10）组成的框架箱，所述主机框架箱（4）和油站框架箱（10）连通；所述主机框架箱（4）内设有泵头（1）、料浆斗（2）、泵送主机（3）和阀块（5）；所述油站框架箱（10）内设有油站主机（7）、油箱（8）和散热器（9）；所述泵送主机（3）与泵头（1）连接，所述泵头（1）上端进料口与料浆斗（2）的下端出料口连接，所述料浆斗（2）上端进料口与主机框架箱（4）顶面敞口齐平，所述泵送主机（3）的进油端和出油端通过管路分别与阀块（5）连接；所述油站主机（7）的进油端通过管路与油箱（8）的出油端连接，所述油站主机（7）的出油端通过管路与阀块（5）连接，所述散热器（9）的进油端通过管路与阀块（5）连接，所述散热器（9）的出油端通过管路与油箱（8）连接。
2.如权利要求1所述的矿山膏体充填箱式工业泵，其特征在于，所述主机框架箱（4）外表面设有a面板（6），所述油站框架箱（10）外表面设有b面板（11）。
3.如权利要求2所述的矿山膏体充填箱式工业泵，其特征在于，所述泵头（1）、料浆斗（2）、泵送主机（3）、阀块（5）构成执行单元；所述油站主机（7）、油箱（8）、散热器（9）构成驱动单元。
4.如权利要求1所述的矿山膏体充填箱式工业泵，其特征在于，所述泵送主机（3）与主机框架箱（4）长度方向平行且底面平齐；所述油站主机（7）油站框架箱（10）长度方向平行且底面平齐。
5.如权利要求1所述的矿山膏体充填箱式工业泵，其特征在于，所述泵头（1）包括锥阀式泵头和s阀式泵头。
6.如权利要求2所述的矿山膏体充填箱式工业泵，其特征在于，所述a面板（6）和b面板（11）为门式面板、窗式面板或固定面板。
7.如权利要求1至6任一项所述的矿山膏体充填箱式工业泵，其特征在于，所述主机框架箱（4）和油站框架箱（10）是宽度和高度相等的长方体，且两者宽度和高度相等。
8.如权利要求7所述的矿山膏体充填箱式工业泵，其特征在于，所述主机框架箱（4）和油站框架箱（10）的宽度≤3m，高度≤2.6m，长度≤10m。
