基于高压工况下的液压缸缸筒抗疲劳检测装置的制作方法

本技术涉及液压缸检测，尤其涉及基于高压工况下的液压缸缸筒抗疲劳检测装置。

背景技术：

1、基于高压工况的液压缸缸筒抗疲劳检测装置，能精准模拟实际负载工况。检测时，控制液压油交替进入缸筒两侧，让活塞两侧压力周期性改变，形成交变载荷。该装置配有高精度压力传感器，可实时监测压力波动，再结合计算机数控系统，灵活调节载荷频率与幅值，模拟多样高压场景下的疲劳过程。其优势明显，无需机械往复运动就能完成测试，且操作简便、功耗低。

2、在现有技术中，在使用检测装置对液压缸缸筒开展检测工作时，其会因震动等原因在装置上出现晃动，从而严重影响检测结果的准确度。

3、针对上述的技术缺陷，现提出一种解决方案，能够对液压缸主体进行限位，有效避免了晃动，同时也能够提高检测结果的准确度。

技术实现思路

1、本实用新型的目的在于提供基于高压工况下的液压缸缸筒抗疲劳检测装置，去解决上述提及的问题。

2、本实用新型的目的可以通过以下技术方案实现：基于高压工况下的液压缸缸筒抗疲劳检测装置，包括底座与移动板，所述移动板的上端固定连接有连接架，所述连接架的内部开设有引导孔，所述连接架的内部靠近引导孔的位置设置有转套，所述引导孔的内部设置有引导杆，所述引导杆的下端固定连接有压板，所述压板的一侧中部固定连接有丝杆，所述移动板的上端靠近连接架的位置固定连接有放置板；

3、所述放置板的上端设置有液压缸主体，所述液压缸主体的外侧设置有注油管，所述液压杆的外侧远离注油管的位置设置有泄油管，所述底座的上端边缘位置设置有处理箱，所述处理箱的上端设置有第一软管；

4、所述底座的上端靠近处理箱的位置设置有油箱，所述油箱的前侧固定连接有连接管，所述连接管的另一端设置有增压器，所述增压器的上端设置有第二软管。

5、优选的，所述移动板的下端固定连接有调节板，所述调节板的内部开设有卡孔，所述调节板的外侧设置有支板，所述支板的左侧固定连接有连接块。

6、优选的，所述连接块的内部设置有滑块，所述滑块的一侧固定连接有卡杆，所述滑块的另一侧设置有伸缩杆，所述伸缩杆的外部套接有弹簧，所述滑块的左侧靠近伸缩杆的位置固定连接有拉杆。

7、优选的，所述转套的内螺纹与丝杆的外螺纹相适配。

8、优选的，所述调节板的数量为两组，且其关于移动板的中线对称设置。

9、优选的，所述滑块通过拉杆配合伸缩杆及弹簧在连接块的内部滑动。

10、本实用新型的有益效果：

11、（1）通过转动转套，在其内部螺纹的作用下，丝杆向下移动，而压板会一同移动并紧贴在液压缸主体的外部，实现限位，即可进行正常的检测，同样的，反向转动转套，丝杆带动压板反向移动，解除对液压缸主体的限位，工作人员即可将其从装置上取下，此外，引导杆与引导孔的设置能够提高压板移动时的稳定性，通过转套、丝杆、引导杆、压板、放置板等组件能够对液压缸主体进行限位，有效避免了晃动，同时也能够提高检测结果的准确度；

12、（2）通过拉动卡杆，拉杆带动滑块移动并对伸缩杆及弹簧进行压缩，而卡杆随即从卡孔的内部脱出，解除对调节板的限位，向上抬动移动板，移动板带动调节板在支撑板的内部滑动，待其到达预设的高度后，弹簧回弹并推动滑块反向移动，卡杆再次穿过另一组卡孔，实现对调节板的限位，即完成对移动板高度的调节，通过连接块、滑块、卡杆、伸缩杆、弹簧等组件能够移动板的高度进行调节，进而能够满足不同工作人员的使用需求，同时也能够增强装置的适用性。

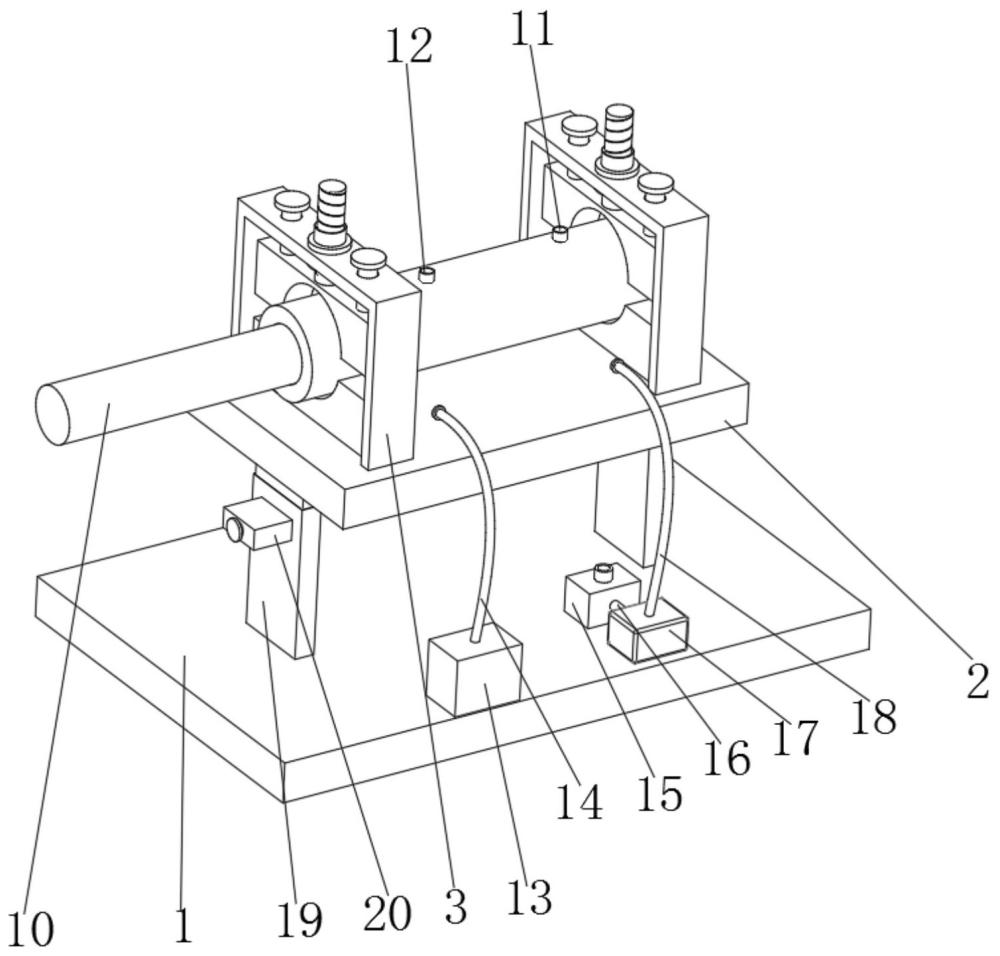

1.基于高压工况下的液压缸缸筒抗疲劳检测装置，包括底座(1)与移动板(2)，其特征在于：所述移动板(2)的上端固定连接有连接架(3)，所述连接架(3)的内部开设有引导孔(4)，所述连接架(3)的内部靠近引导孔(4)的位置设置有转套(5)，所述引导孔(4)的内部设置有引导杆(6)，所述引导杆(6)的下端固定连接有压板(7)，所述压板(7)的一侧中部固定连接有丝杆(8)，所述移动板(2)的上端靠近连接架(3)的位置固定连接有放置板(9)；

2.根据权利要求1所述的基于高压工况下的液压缸缸筒抗疲劳检测装置，其特征在于，所述移动板(2)的下端固定连接有调节板(21)，所述调节板(21)的内部开设有卡孔(22)，所述调节板(21)的外侧设置有支板(19)，所述支板(19)的左侧固定连接有连接块(20)。

3.根据权利要求2所述的基于高压工况下的液压缸缸筒抗疲劳检测装置，其特征在于，所述连接块(20)的内部设置有滑块(23)，所述滑块(23)的一侧固定连接有卡杆(24)，所述滑块(23)的另一侧设置有伸缩杆(25)，所述伸缩杆(25)的外部套接有弹簧(26)，所述滑块(23)的左侧靠近伸缩杆(25)的位置固定连接有拉杆(27)。

4.根据权利要求1所述的基于高压工况下的液压缸缸筒抗疲劳检测装置，其特征在于，所述转套(5)的内螺纹与丝杆(8)的外螺纹相适配。

5.根据权利要求2所述的基于高压工况下的液压缸缸筒抗疲劳检测装置，其特征在于，所述调节板(21)的数量为两组，且其关于移动板(2)的中线对称设置。

6.根据权利要求3所述的基于高压工况下的液压缸缸筒抗疲劳检测装置，其特征在于，所述滑块(23)通过拉杆(27)配合伸缩杆(25)及弹簧(26)在连接块(20)的内部滑动。
