一种柱塞内带单向阀的柱塞泵结构的制作方法

本技术涉及流体输送泵，尤其涉及一种柱塞内带单向阀的柱塞泵结构。

背景技术：

1、柱塞泵是液压系统的关键动力元件，被誉为系统的"心脏"，其主要功能是通过柱塞在缸体内的往复运动来输送液体。这种泵具有工作压力高、流量范围大、容积效率高等优点，在工程机械、石油化工和航空航天等领域应用广泛。

2、参照图4，常规柱塞泵通常采用阀配流结构，泵头腔竖直方向设有两个单向阀：上方的出口单向阀a只出不进，下方的进口单向阀b只进不出。工作过程中，当柱塞c向后移动时，泵头腔容积增大形成负压，下阀打开上阀关闭，液体被吸入；当柱塞向前移动时，腔内容积减小压力升高，下阀关闭上阀打开，液体被排出。柱塞往复运动处设有填料密封，该密封因自身结构及润滑需求允许存在轻微漏液现象。

3、然而，在处理洗护用品、医用乳膏、油漆及油品等高粘度流体时，常规柱塞泵表现出明显不足。由于流体粘度大、流动阻力强，泵腔在吸入行程产生的负压难以有效克服液体阻力，导致吸入困难和流量显著下降；同时，柱塞填料处在高粘度含颗粒工况下更易发生泄漏，这不仅造成物料浪费和污染，也限制了泵在卫生要求严格领域的应用。

技术实现思路

1、本实用新型要解决的技术问题在于克服传统柱塞泵在输送高粘度介质时，因泵腔负压不足导致的吸入困难以及柱塞填料处易泄漏的缺陷。

2、为实现上述目的，按照实用新型的一个方面，提供了一种柱塞内带单向阀的柱塞泵结构，包括泵壳主体，其内开设有供流体流动的流体腔室；柱塞组件，设置于所述泵壳主体内部，用于改变所述泵壳主体内部腔室的气压；第一单向阀，设置于所述泵壳主体的泵出液口，用于单向出液；第二单向阀，所述第二单向阀设置于所述柱塞组件内部的柱塞腔室内，所述第二单向阀随所述柱塞组件一同移动；液体通过泵进液口后流入所述柱塞腔室，并经由所述第二单向阀单向导向流向所述第一单向阀；其中，所述流体腔室包括进液腔，所述柱塞组件可于所述进液腔内轴向移动，所述进液腔连通所述泵进液口与所述柱塞腔室，所述泵进液口同时为所述进液腔的换气口。

3、作为上述技术方案的优选，所述柱塞组件包括柱塞主体、阀盖及十字头，所述柱塞主体与所述阀盖可拆卸连接并形成所述柱塞腔室，所述阀盖上开设有与所述第一单向阀连通的第二出液口；所述十字头一端连接所述柱塞主体，另一端连接用于驱动的连杆组件。

4、作为上述技术方案的优选，所述柱塞主体上开设有若干流道，若干所述流道于所述柱塞主体上呈偏心轴向圆周分布，用于连通所述柱塞腔室与泵壳主体内的进液腔。

5、作为上述技术方案的优选，所述第二单向阀包括第二阀球及弹性件，所述弹性件一端抵靠所述阀盖，另一端作用于所述第二阀球，使所述第二阀球封堵与所述流道连通的第二进液口。

6、作为上述技术方案的优选，所述泵壳主体包括依次连接的泵头、填料函体及连接器，所述泵头、所述填料函体及所述连接器配合形成被所述柱塞组件分隔的泵头腔和所述进液腔。

7、作为上述技术方案的优选，所述填料函体内侧开设有环形槽，所述环形槽内容纳有填料，所述填料的内侧面抵靠于所述柱塞主体实现密封。

8、作为上述技术方案的优选，所述泵进液口开口朝上设置。

9、作为上述技术方案的优选，所述第一单向阀设置于所述泵头上方，其内部设有第一阀球，所述第一阀球通过重力封堵连通泵头腔的第一进液口。

10、作为上述技术方案的优选，所述柱塞主体的外表面上覆盖有一层陶瓷镀层。

11、作为上述技术方案的优选，所述十字头的表面为光滑圆柱面，与所述十字头配合的所述连接器上开设有与所述光滑圆柱面相适配的配合孔，所述配合孔内开设有至少一道沟槽，所述沟槽内配置有油封或o型密封圈。

12、综上，本实用新型具有以下优点：

13、1. 本实用新型通过将第二单向阀设置于柱塞组件内部并使其随柱塞一同移动，构建了高度集成的紧凑流道。该设计显著提升了高粘度流体的吸入效率，它利用柱塞回程时在进液腔产生的预压缩力与柱塞腔室的负压协同作用，主动助推流体克服流动阻力，有效解决了传统柱塞泵因泵腔负压不足导致的吸入困难；

14、2. 进一步的，柱塞主体上偏心设置的流道，缩短了流体从进液腔到柱塞腔室的路径，这种非对称设计有助于降低高粘度流体在吸入阶段的流动阻力。结合泵进液口朝上的设计，有利于在吸入过程中促进流体平顺交换，帮助排出可能滞留的气体，进一步提升泵的容积效率，尤其有利于高粘度或易含气介质；

15、进一步的或者其他细节的有益效果将在实施例中论述。

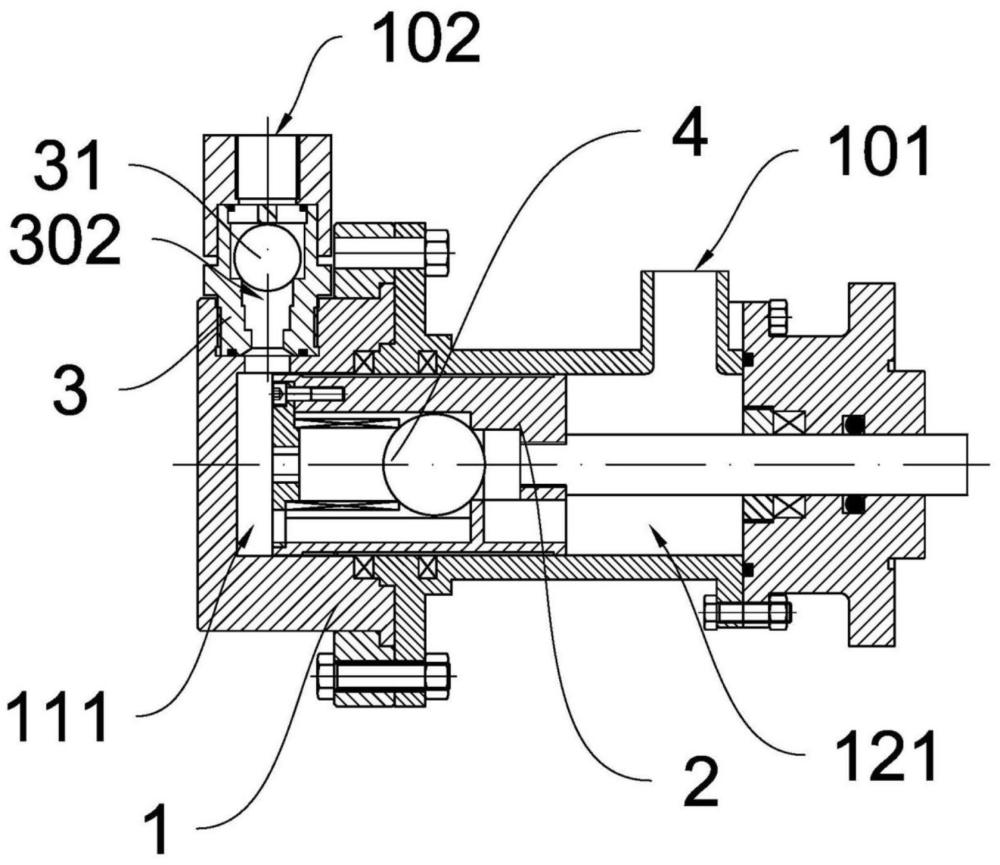

1.一种柱塞内带单向阀的柱塞泵结构，包括泵壳主体（1），其内开设有供流体流动的流体腔室；

2.根据权利要求1所述的一种柱塞内带单向阀的柱塞泵结构，其特征在于，所述柱塞组件（2）包括柱塞主体（23）、阀盖（22）及十字头（21），所述柱塞主体（23）与所述阀盖（22）可拆卸连接并形成所述柱塞腔室（24），所述阀盖（22）上开设有与所述第一单向阀（3）连通的第二出液口（241）；所述十字头（21）一端连接所述柱塞主体（23），另一端连接用于驱动的连杆组件。

3.根据权利要求2所述的一种柱塞内带单向阀的柱塞泵结构，其特征在于，所述柱塞主体（23）上开设有若干流道（25），若干所述流道（25）于所述柱塞主体（23）上呈偏心轴向圆周分布，用于连通所述柱塞腔室（24）与泵壳主体（1）内的进液腔（121）。

4.根据权利要求3所述的一种柱塞内带单向阀的柱塞泵结构，其特征在于，所述第二单向阀（4）包括第二阀球（41）及弹性件（42），所述弹性件（42）一端抵靠所述阀盖（22），另一端作用于所述第二阀球（41），使所述第二阀球（41）封堵与所述流道（25）连通的第二进液口（242）。

5.根据权利要求2所述的一种柱塞内带单向阀的柱塞泵结构，其特征在于，所述泵壳主体（1）包括依次连接的泵头（11）、填料函体（12）及连接器（13），所述泵头（11）、所述填料函体（12）及所述连接器（13）配合形成被所述柱塞组件（2）分隔的泵头（11）腔和所述进液腔（121）。

6.根据权利要求5所述的一种柱塞内带单向阀的柱塞泵结构，其特征在于，所述填料函体（12）内侧开设有环形槽（122），所述环形槽（122）内容纳有填料（14），所述填料（14）的内侧面抵靠于所述柱塞主体（23）实现密封。

7.根据权利要求1所述的一种柱塞内带单向阀的柱塞泵结构，其特征在于，所述泵进液口（101）开口朝上设置。

8.根据权利要求5所述的一种柱塞内带单向阀的柱塞泵结构，其特征在于，所述第一单向阀（3）设置于所述泵头（11）上方，其内部设有第一阀球，所述第一阀球通过重力封堵连通泵头（11）腔的第一进液口（302）。

9.根据权利要求2所述的一种柱塞内带单向阀的柱塞泵结构，其特征在于，所述柱塞主体（23）的外表面上覆盖有一层陶瓷镀层。

10.根据权利要求5所述的一种柱塞内带单向阀的柱塞泵结构，其特征在于，所述十字头（21）的表面为光滑圆柱面，与所述十字头（21）配合的所述连接器（13）上开设有与所述光滑圆柱面相适配的配合孔（131），所述配合孔（131）内开设有至少一道沟槽（132），所述沟槽（132）内配置有油封或o型密封圈。
