一种EC外转子轴流离心风机的制作方法

本技术属于风机，涉及一种离心风机，特别涉及一种ec外转子轴流离心风机。

背景技术：

1、目前的ec离心风机中的叶轮组件通常为一体结构，长时间工作后，叶轮组件内积攒了杂质，不方便对叶片等内部结构清理维护，影响使用。

技术实现思路

1、本实用新型的目的是针对现有技术中存在的上述问题，提供了一种ec外转子轴流离心风机，来解决上述问题。

2、本实用新型的目的可通过下列技术方案来实现： 一种ec外转子轴流离心风机，包括设置于风机内的叶轮组件，其特征在于，所述的叶轮组件包括叶轮座和可拆卸连接于叶轮座上的叶轮盖，所述的叶轮座中部具有带轴孔的轴座，所述的轴座上沿其周壁环向分布有若干叶片，所述的叶轮座背面具有若干凸起座，且该叶轮座的正面朝凸起座方向开设有卡接孔，所述的叶轮盖上具有若干卡入卡接孔内的卡接部，所述的卡接孔内一体成型有导向部，所述的卡接部上具有导向伸入该导向部中的导向槽，所述的凸起座与卡接部之间通过经过导向部的螺栓相连接。

3、在上述的一种ec外转子轴流离心风机中，所述的叶片呈弧形扇片结构。

4、与现有技术相比，本ec外转子轴流离心风机具有叶轮组件拆装方便、配合稳定且方便对叶轮组件内部清洗维护的优点。

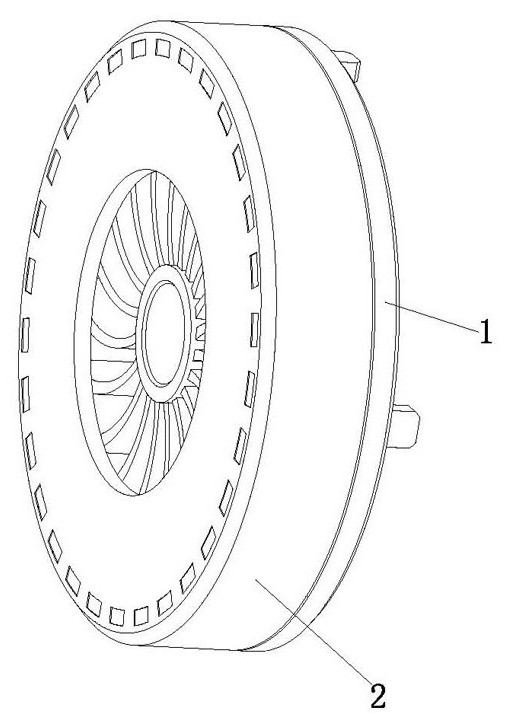

1.一种ec外转子轴流离心风机，包括设置于风机内的叶轮组件，其特征在于，所述的叶轮组件包括叶轮座（1)和可拆卸连接于叶轮座（1)上的叶轮盖（2)，所述的叶轮座（1)中部具有带轴孔的轴座（3)，所述的轴座（3)上沿其周壁环向分布有若干叶片（4)，所述的叶轮座（1)背面具有若干凸起座（5)，且该叶轮座（1)的正面朝凸起座（5)方向开设有卡接孔（6)，所述的叶轮盖（2)上具有若干卡入卡接孔（6)内的卡接部（7)，所述的卡接孔（6)内一体成型有导向部（8)，所述的卡接部（7)上具有导向伸入该导向部（8)中的导向槽，所述的凸起座（5)与卡接部（7)之间通过经过导向部（8)的螺栓（9)相连接。

2.根据权利要求1所述的一种ec外转子轴流离心风机，其特征在于，所述的叶片（4)呈弧形扇片结构。
