一种防水防汛联控风机的制作方法

本技术涉及风机，具体为一种防水防汛联控风机。

背景技术：

1、在水利工程、地下建筑、城市管廊、防汛泵站等需要通风与防汛双重保障的场景中，风机作为核心通风设备，其运行稳定性与防水防汛能力直接影响场景安全。

2、根据申请号：cn202021172443.6，公开了一种智能控制通风机，包括通风机外壳，所述通风机外壳内设置有排风扇，且排风扇通过支撑架与通风机外壳连接，所述通风机外壳内设置有第一限位块，且第一限位块内设置有活性炭过滤网，同时第一限位块设置在排风扇后侧，所述第一限位块的后侧设置有第二限位块，且第二限位块内设置有hepa过滤网，所述通风机外壳的顶部设置有温度传感器和湿度传感器，且温度传感器的后侧设置有控制器，所述通风机外壳的底部设置有水箱。

3、上述案例的风机采用简单格栅结构，缺乏密封设计，在暴雨、洪水等恶劣天气下，雨水易通过通风口渗入壳体内部，导致驱动电机短路、电气元件锈蚀，不仅造成风机故障停机，还可能引发安全隐患，严重影响防汛应急工作的开展，而且部分风机的防护结构多为手动关闭的挡板，无法与防汛监控系统、水位传感器等设备联动，同时风机后期不方便对其进行拆装操作，影响其使用寿命，为此，我们提供出一种防水防汛联控风机。

技术实现思路

1、本实用新型的目的在于提供一种防水防汛联控风机，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种防水防汛联控风机，包括壳体，所述壳体上设置有通风组件，所述通风组件用于通风，所述壳体上设置有驱动防护组件，所述驱动防护组件用于对所述通风组件进行防护，所述壳体上设置有限位拆装组件，所述限位拆装组件用于对通风组件进行拆装操作。

3、可选的，所述通风组件包括环形框，所述环形框设置在壳体的通口内，所述环形框的背面安装有支撑架，所述支撑架的正面安装有驱动电机，所述驱动电机输出轴的表面安装有风扇。

4、可选的，所述环形框的正面安装有环形密封圈，所述壳体正面通口的内壁上安装有密封垫。

5、可选的，所述驱动防护组件包括伺服电机，所述伺服电机安装在壳体通口的内壁上，所述伺服电机输出轴的前端安装有与壳体通口相适配的防护板。

6、可选的，所述限位拆装组件包括插块，所述插块的数量为两个且分别安装在环形框的顶部与底部，所述壳体的背面且对应插块的位置开设有插槽，所述插块靠近插槽的一侧贯穿插槽且延伸至其内部与插槽的内壁相互接触。

7、可选的，所述壳体的内部且位于插块的上方开设有固定槽，所述固定槽的内部设置有可移动的调节块，所述调节块的底部安装有卡块，位于顶部的插块且靠近卡块的位置开设有卡槽，所述卡块的底部从上至下依次贯穿位于顶部的插槽和卡槽且延伸至卡槽的内部与卡槽的内壁相互接触。

8、可选的，所述调节块的顶部安装有移动块，所述移动块的顶部贯穿固定槽且延伸至其外部安装有拉块，所述拉块的背面设置有与壳体螺纹连接的紧固螺栓。

9、与现有技术相比，本实用新型的有益效果如下：

10、1、本实用新型驱动防护组件采用伺服电机驱动防护板，可直接与防汛监控系统、水位传感器等设备联动，实现水位超标、信号触发和自动关阀的全流程联控，无需人工干预，能在突发暴雨、水位上涨等紧急情况时快速关闭壳体通口，及时切断雨水侵入路径，同时，防护板与壳体通口精准适配，贴合度高，在强风、水流冲击下不易变形晃动，进一步增强了防汛防护的可靠性，通过在通风组件的环形框正面设置环形密封圈，配合壳体通口内壁的密封垫，形成框体密封和通口密封的双重防护结构，大幅提升了风机的防水密封等级。

11、2、本实用新型通过设置限位拆装组件，从而方便把通风组件拆卸下来进行维护和检修，使其拆装过程简单方便，提高了使用时的灵活性。

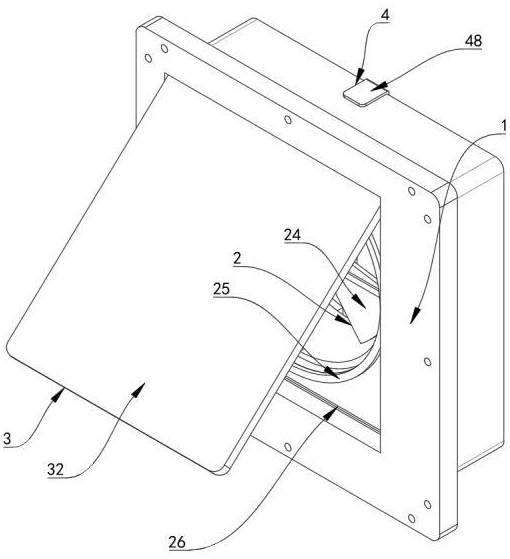

1.一种防水防汛联控风机，其特征在于：包括壳体（1），所述壳体（1）上设置有通风组件（2），所述通风组件（2）用于通风，所述壳体（1）上设置有驱动防护组件（3），所述驱动防护组件（3）用于对所述通风组件（2）进行防护，所述壳体（1）上设置有限位拆装组件（4），所述限位拆装组件（4）用于对通风组件（2）进行拆装操作。

2.根据权利要求1所述的防水防汛联控风机，其特征在于：所述通风组件（2）包括环形框（21），所述环形框（21）设置在壳体（1）的通口内，所述环形框（21）的背面安装有支撑架（22），所述支撑架（22）的正面安装有驱动电机（23），所述驱动电机（23）输出轴的表面安装有风扇（24）。

3.根据权利要求2所述的防水防汛联控风机，其特征在于：所述环形框（21）的正面安装有环形密封圈（25），所述壳体（1）正面通口的内壁上安装有密封垫（26）。

4.根据权利要求1所述的防水防汛联控风机，其特征在于：所述驱动防护组件（3）包括伺服电机（31），所述伺服电机（31）安装在壳体（1）通口的内壁上，所述伺服电机（31）输出轴的前端安装有与壳体（1）通口相适配的防护板（32）。

5.根据权利要求2所述的防水防汛联控风机，其特征在于：所述限位拆装组件（4）包括插块（41），所述插块（41）的数量为两个且分别安装在环形框（21）的顶部与底部，所述壳体（1）的背面且对应插块（41）的位置开设有插槽（42），所述插块（41）靠近插槽（42）的一侧贯穿插槽（42）且延伸至其内部与插槽（42）的内壁相互接触。

6.根据权利要求5所述的防水防汛联控风机，其特征在于：所述壳体（1）的内部且位于插块（41）的上方开设有固定槽（43），所述固定槽（43）的内部设置有可移动的调节块（44），所述调节块（44）的底部安装有卡块（45），位于顶部的插块（41）且靠近卡块（45）的位置开设有卡槽（46），所述卡块（45）的底部从上至下依次贯穿位于顶部的插槽（42）和卡槽（46）且延伸至卡槽（46）的内部与卡槽（46）的内壁相互接触。

7.根据权利要求6所述的防水防汛联控风机，其特征在于：所述调节块（44）的顶部安装有移动块（47），所述移动块（47）的顶部贯穿固定槽（43）且延伸至其外部安装有拉块（48），所述拉块（48）的背面设置有与壳体（1）螺纹连接的紧固螺栓（49）。
