一种液压缸防护结构的制作方法
本技术涉及防护，具体是一种液压缸防护结构。
背景技术：
1、由于液压缸使用的环境较为复杂，外界的杂物可能会对液压缸进行冲击，因此出现了一些针对液压缸的罩体，而现有技术中也出现了一些技术方案，如公告号：cn217558687u，所记载的一种液压油缸用保护罩，解决了目前的液压缸一般不具有防护结构的技术问题；包括第一波纹软管和第二波纹软管，第一波纹软管的底端通过托环连接有第一定位组件，托环的顶端与第一波纹软管的底端固定连接；
2、上述装置虽然通过第一波纹软管和第二波纹软管能够遮挡液压缸的液压杆，但是波纹管自身在伸缩的时候可能会扭曲，扭曲后会影响液压缸的伸缩，且通过焊接的方式安装防护组件，增加了防护组件的拆装难度。
技术实现思路
1、本实用新型的目的在于提供一种液压缸防护结构，以解决上述背景技术中的问题。
2、为实现上述目的，本实用新型提供如下技术方案：
3、一种液压缸防护结构，包括液压缸缸体，所述液压缸缸体的上表面嵌入活动连接有活塞杆，所述活塞杆的末端固定连接有安装盘，所述液压缸缸体的上端固定连接有密封盖，所述液压缸缸体的外表面固定连接有油管，所述液压缸缸体的外表面嵌套连接有第一防护壳体，所述第一防护壳体的外表面固定连接有第一连接柱；
4、所述第一防护壳体的一侧表面可拆卸连接有壳体连接机构，所述壳体连接机构包括第二防护壳体、限位轨、橡胶防护套和滑动条，第二防护壳体可拆卸连接于第一防护壳体的一侧表面，所述第二防护壳体的外表面开设有通槽，所述第二防护壳体的外表面固定连接有第二连接柱，限位轨固定连接于通槽的内表面，橡胶防护套滑动连接于限位轨的内部，滑动条固定连接于橡胶防护套的外表面，所述滑动条和限位轨滑动连接。
5、进一步在于：所述第一防护壳体和第二防护壳体的下表面均固定连接有第一法兰半盘。
6、进一步在于：所述第一防护壳体和第二防护壳体的相邻表面均固定连接有限位半环。
7、进一步在于：所述第一防护壳体和第二防护壳体的上端可拆卸连接有顶盖，所述顶盖的下表面固定连接有插杆，所述插杆贯穿第一连接柱和第二连接柱，所述插杆的末端螺纹连接有限位螺母。
8、进一步在于：所述顶盖的上表面螺纹连接有连接螺栓，所述顶盖通过连接螺栓和第一防护壳体以及第二防护壳体螺纹连接，所述顶盖的上表面嵌入连接有橡胶套。

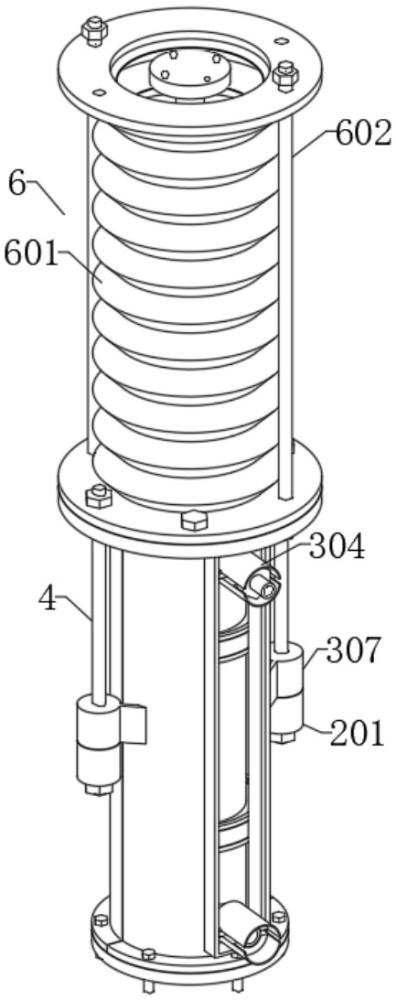

9、进一步在于：所述顶盖的上表面设置有杆体防护机构，所述杆体防护机构包括波纹管和限位杆，波纹管固定连接于顶盖的上表面，限位杆固定连接于波纹管的外表面。
10、进一步在于：所述限位杆贯穿顶盖、第一防护壳体和第二防护壳体，能够对波纹管的伸缩进行导向。
11、与现有技术相比，本实用新型的有益效果是：
12、插杆与限位螺母的配合实现顶盖的快速拆装，通过旋转松开限位螺母从第二连接柱和第一连接柱中拔出插杆，从而使第一防护壳体和第二防护壳体中部失去限位，大幅提升维护效率；
13、旋转取出连接螺栓和液压缸缸体上的螺栓后，即可使第一防护壳体和第二防护壳体分离，波纹管随活塞杆伸缩同步变形，限位杆沿贯穿孔滑动，防止波纹管侧向扭曲，确保对活塞杆的全行程防尘保护，延长密封件使用寿命。
1.一种液压缸防护结构，包括液压缸缸体（1），所述液压缸缸体（1）的上表面嵌入活动连接有活塞杆（103），所述活塞杆（103）的末端固定连接有安装盘（104），所述液压缸缸体（1）的上端固定连接有密封盖（102），所述液压缸缸体（1）的外表面固定连接有油管（101），所述液压缸缸体（1）的外表面嵌套连接有第一防护壳体（2），所述第一防护壳体（2）的外表面固定连接有第一连接柱（201）；
2.根据权利要求1所述的液压缸防护结构，其特征在于，所述第一防护壳体（2）和第二防护壳体（301）的下表面均固定连接有第一法兰半盘（202）。
3.根据权利要求1或2所述的液压缸防护结构，其特征在于，所述第一防护壳体（2）和第二防护壳体（301）的相邻表面均固定连接有限位半环（306）。
4.根据权利要求1所述的液压缸防护结构，其特征在于，所述第一防护壳体（2）和第二防护壳体（301）的上端可拆卸连接有顶盖（5），所述顶盖（5）的下表面固定连接有插杆（4），所述插杆（4）贯穿第一连接柱（201）和第二连接柱（307），所述插杆（4）的末端螺纹连接有限位螺母（401）。
5.根据权利要求4所述的液压缸防护结构，其特征在于，所述顶盖（5）的上表面螺纹连接有连接螺栓（502），所述顶盖（5）通过连接螺栓（502）和第一防护壳体（2）以及第二防护壳体（301）螺纹连接，所述顶盖（5）的上表面嵌入连接有橡胶套（501）。
6.根据权利要求5所述的液压缸防护结构，其特征在于，所述顶盖（5）的上表面设置有杆体防护机构（6），所述杆体防护机构（6）包括：
7.根据权利要求6所述的液压缸防护结构，其特征在于，所述限位杆（602）贯穿顶盖（5）、第一防护壳体（2）和第二防护壳体（301），能够对波纹管（601）的伸缩进行导向。
