清洁设备的制作方法

本技术涉及清洁，具体而言，涉及一种清洁设备。

背景技术：

1、目前，清洁机器人包括扫地机器人、擦地机(有拖地功能，没有扫地功能的机器人)、双转盘扫地机、洗地机等。有的清洁机器人设置有拖布，清洁机器人可在拖地模式下通过拖布与待清洁面(如地面、桌面)接触来对待清洁面进行湿清洁。拖布清洁待清洁面的过程中，拖布可相对清洁机器人设备本体摆动，以减小地面的清洁死角，提高对地面的清洁效果。

2、其中，在拖布对地面进行湿清洁的过程中，清洁设备通过出水管将清水盒中的液体对拖布进行浸润。然而，拖布在内收状态和外扩状态之间运动以对使用环境进行清洁的过程中，液体容易溅射到拖布外而流至地面、墙壁、家具等物体上，导致用户的使用体验感较差。

技术实现思路

1、本技术的主要目的在于提供一种清洁设备，以解决背景技术中提到的拖布在内收状态和外扩状态之间运动过程中，液体容易溅射到拖布外而流至地面、墙壁、家具等物体上的问题。

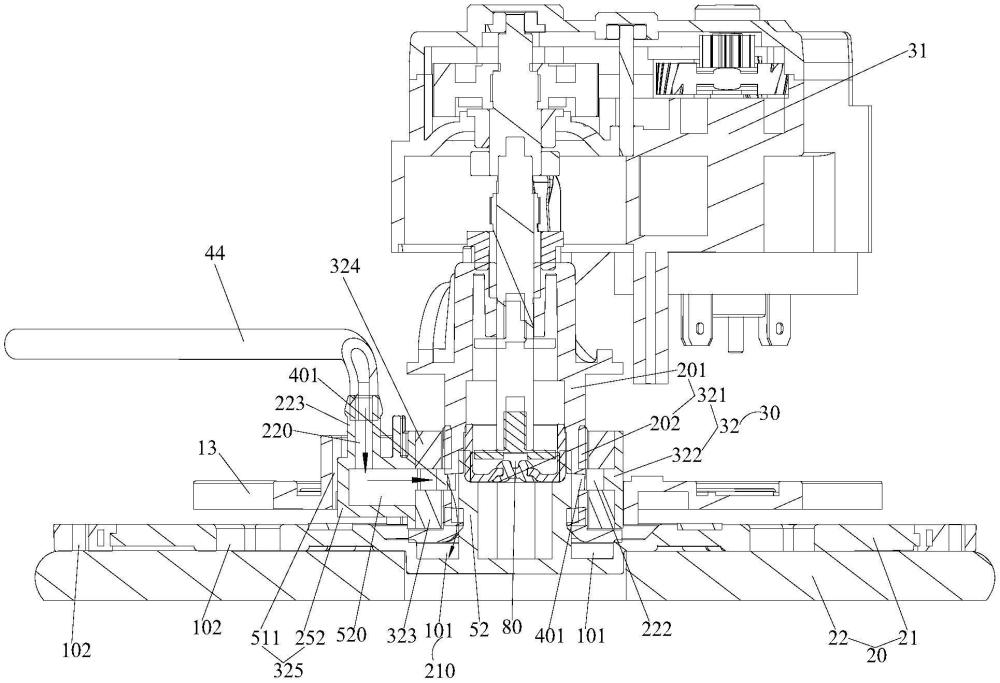

2、根据本技术的一个方面，提供了一种清洁设备，包括：

3、设备本体；

4、清洁组件，所述清洁组件设于所述设备本体的底部并具有内收状态和外扩状态，所述清洁组件位于所述外扩状态时位于所述设备本体边缘轮廓外的部分大于所述清洁组件位于所述内收状态时位于所述设备本体边缘轮廓外的部分；

5、驱动组件，所述驱动组件包括驱动部件以及传动轴部件，所述传动轴部件连接于所述驱动部件和所述清洁组件之间，所述驱动部件至少用于驱动所述传动轴部件带动所述清洁组件旋转，所述传动轴部件可随所述清洁组件在所述内收状态和所述外扩状态之间运动；

6、流体提供组件，所述流体提供组件包括至少一个出口，至少一个所述出口设置于所述传动轴部件，所述流体提供组件用于将流体沿至少一个所述出口流动至所述清洁组件上以浸润所述清洁组件。

7、进一步地，所述传动轴部件包括：

8、轴主体，所述轴主体连接于所述驱动部件和所述清洁组件之间，至少一个所述出口设置于所述轴主体；

9、连通件，所述连通件与所述轴主体连接，所述连通件设置有第一入口，所述第一入口连通所述流体提供组件以及至少一个所述出口，所述连通件具有相对所述设备本体运动的第一状态和相对所述设备本体静止的第二状态；

10、其中，所述连通件位于所述第一状态时可随所述清洁组件在所述内收状态和所述外扩状态之间运动；所述清洁组件位于所述内收状态和所述外扩状态两者之一时，所述连通件保持于所述第二状态，且所述轴主体可在所述驱动部件驱动下相对所述连通件旋转。

11、进一步地，所述连通件包括柱体结构，沿所述轴主体的轴向，所述连通件贯穿设置有第一通孔，所述第一通孔套设于所述轴主体的外周并与所述轴主体围设形成安装槽，且所述安装槽连通于所述第一入口和至少一个所述出口之间；和/或，

12、所述出口包括至少两个，至少两个所述出口沿所述轴主体的周向排布。

13、进一步地，所述轴主体和所述清洁组件之间设置有插接结构，所述插接结构包括：

14、插接孔，所述插接孔设置于所述轴主体靠近所述清洁组件的一侧，沿所述轴主体的径向，至少一个所述出口贯穿设置于所述插接孔的侧壁；

15、插接凸起，所述插接凸起设置于所述清洁组件靠近所述轴主体的一侧，所述插接凸起设置有至少一个第二入口，所述插接凸起与所述插接孔相适配，所述插接凸起插设于所述插接孔内并使至少一个所述第二入口与至少一个所述出口连通；

16、或者，所述清洁组件上设置有导流结构，所述导流结构和至少一个所述出口之间设置有导通部件，所述导通部件连通所述导流结构和至少一个所述出口。

17、进一步地，所述设备本体和所述连通件之间设置有止挡结构，所述止挡结构用于将所述连通件止挡于所述第二状态。

18、进一步地，所述设备本体包括顶壳和底壳，所述底壳设于所述顶壳的底部，所述驱动部件安装于所述底壳靠近所述顶壳的一侧，所述底壳贯穿设置有第一避让孔，所述清洁组件具有从所述内收状态和所述外扩状态两者之一运动至两者另一的第一距离，所述第一避让孔的长度不小于所述第一距离，所述设备本体还包括：

19、密封板，所述密封板设于所述清洁组件和所述驱动部件之间，所述清洁组件从所述内收状态和所述外扩状态两者之一运动至两者另一的过程中，所述密封板可随所述清洁组件相对所述设备本体运动并覆盖所述第一避让孔，所述轴主体远离所述驱动部件的一端穿过所述第一避让孔和所述密封板与所述清洁组件连接；

20、所述止挡结构设置于所述密封板和所述连通件之间。

21、进一步地，所述止挡结构包括：

22、第二避让孔，所述第二避让孔贯穿设置于所述密封板，所述轴主体穿过所述第二避让孔与所述清洁组件连接，沿所述轴主体的径向，所述第二避让孔的内壁面设置有第二凹槽；

23、凸起部，沿所述轴主体的径向，所述凸起部设置于所述连通件靠近所述第二凹槽的一侧，且所述凸起部至少部分穿设于所述第二凹槽内。

24、进一步地，所述设备本体包括顶壳和底壳，所述底壳设于所述顶壳的底部，所述止挡结构包括：

25、第二凹槽，所述第二凹槽设置于所述底壳和所述连通件两者至少之一；

26、凸起部，所述凸起部与所述第二凹槽相适配，所述凸起部设置于所述底壳和所述连通件两者至少另一，所述清洁组件位于所述内收状态和所述外扩状态时，所述凸起部至少部分插设于所述第二凹槽内。

27、进一步地，所述流体提供组件还包括至少一个注口，所述清洁组件包括外扩清洁组件和静态清洁组件，所述外扩清洁组件和所述静态清洁组件排布于所述设备本体底部，所述外扩清洁组件具有所述内收状态和所述外扩状态，至少一组所述外扩清洁组件连接的所述传动轴部件设置有至少一个所述出口，所述静态清洁组件保持于所述内收状态，至少一个所述注口设置于所述设备本体底部，且至少一个所述注口的至少部分与所述静态清洁组件相对设置。

28、进一步地，所述流体提供组件包括：

29、注水部件，所述注水部件设于所述设备本体；

30、流体提供部件，所述流体提供部件设于所述设备本体，所述流体提供部件包括水箱、抽水件以及加热装置，所述水箱与所述注水部件连通，所述抽水件连通于所述水箱和所述加热装置之间，所述加热装置与至少一个所述出口连通。

31、在本技术中，清洁设备包括设备本体、清洁组件、驱动组件以及流体提供组件，流体提供组件的至少一个出口设置于传动轴部件，以使流体提供组件能够将流体通过至少一个出口流动至清洁组件上以浸润清洁组件。在清洁组件在从内收状态和外扩状态两者之一运动至两者另一的过程中，由于传动轴部件可随清洁组件在内收状态和所述外扩状态之间运动，则出口也将会随着传动轴部件以及清洁组件的运动而运动。因此，为清洁组件提供流体的出口相对清洁组件的位置始终保持不变，出口流出的流体能够直接流至清洁组件上，不会流动至清洁组件以外的地方，特别是在流体包括液体时，能够避免液体溅射至地面、墙面以及家具上等。
