床垫限位装置的制作方法

本发明涉及智能家居，尤其涉及一种床垫限位装置。

背景技术：

1、现有智能床普遍采用分段式活动床板，可对头部、腰部、腿部等区域单独抬升、弯折，有效提升了用户的躺卧体验与产品的实用性。在姿态调节时，床垫在重力、倾角及人体作用力影响下，易出现偏移、滑移、局部拱起等情况。为改善床垫移位问题，行业通常在床头、床尾或床侧加装固定挡条、挡板作为限位组件。

2、目前，这类床垫限位结构除定位功能外，还常集成指示灯等电气件，兼具装饰效果与夜间指引作用。然而，受安装形式制约，电气件的连接线缆多裸露在床垫外侧，不仅布线杂乱、观感不佳，还易在床板反复抬升、弯折过程中，发生线体磨损、绝缘层开裂等现象，从而引发漏电、线路故障等安全问题；此外，外露的线缆还会干涉床垫的活动，影响智能床运行的稳定性。

3、因此，亟需一种床垫限位装置，以解决上述问题。

技术实现思路

1、本发明的目的在于提供一种床垫限位装置，不仅具有限位功能，还集成有电气件，无需设置裸露的线缆即可完成信号传输，避免了漏电、线路故障等安全问题，提升了智能床的美观性以及运行稳定性。

2、为达此目的，本发明采用以下技术方案：

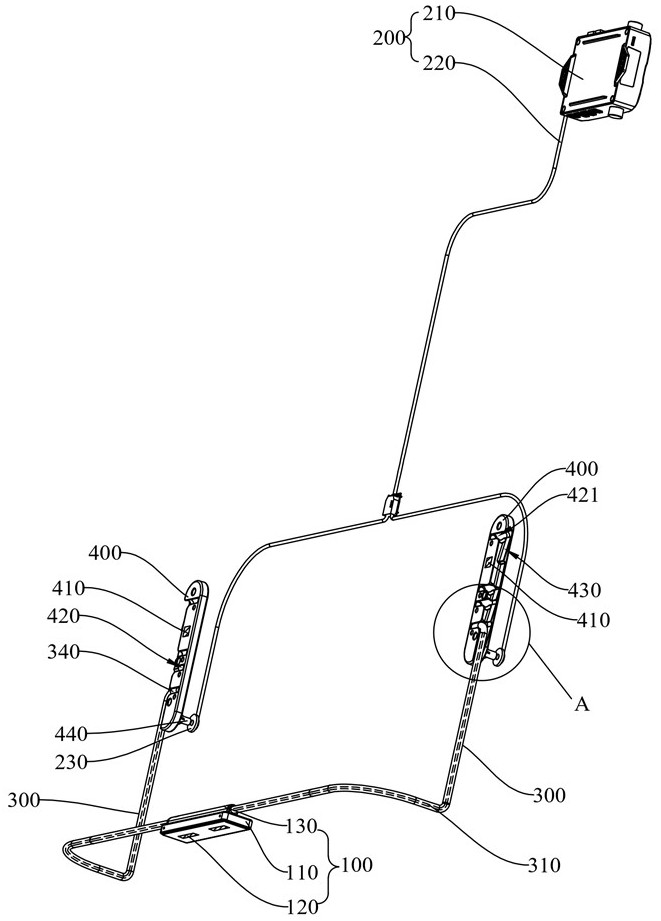

3、提供了一种床垫限位装置，包括：

4、第一电气件，具有第一外壳和第一信号处理部，第一信号处理部至少部分设置于第一外壳内；

5、第二电气件，具有第二外壳和第二信号处理部，第二信号处理部至少部分设置于第二外壳内；

6、限位杆，具有第一信号传导部；

7、安装座，具有第二信号传导部；

8、其中，限位杆分别与第一外壳和安装座连接，第一信号传导部分别与第一信号处理部和第二信号传导部信号连接，安装座与第二外壳连接，第二信号传导部与第二信号处理部信号连接。

9、可选的，限位杆包括依次连接的第一安装部、限位部和第二安装部，第一安装部与第一外壳连接，第二安装部与安装座连接。

10、可选的，安装座具有向内凹陷形成的安装槽，第二安装部设置于安装槽。

11、可选的，安装座具有向内凹陷形成的抵接面，抵接面沿预设角度倾斜，限位部至少部分抵接抵接面。

12、可选的，安装座具有向外凸起形成的定位部，第二外壳包括定位环，定位环套设于定位部。

13、可选的，床垫限位装置还包括信号传导件，第一外壳设置有第一安装孔，第一安装部设置有第二安装孔，信号传导件依次穿过第一安装孔和第二安装孔，且分别与第一信号处理部和第一信号传导部信号连接。

14、可选的，第一外壳包括容纳件，容纳件具有容纳腔，当限位杆设置于容纳件时，第一安装部至少部分设置于容纳腔内。

15、可选的，容纳件具有与容纳腔连通的限位腔，限位杆包括与第一安装部连接的延伸部，当限位杆设置于容纳件时，延伸部至少部分设置于限位腔内。

16、可选的，安装槽具有与外界接触的安装面，第二信号传导部至少部分设置于安装面。

17、可选的，定位部具有与外界接触的定位面，第二信号传导部至少部分设置于定位面。

18、与现有技术相比，本发明的有益效果为：

19、本发明提供了一种床垫限位装置，第一外壳与限位杆连接后，限位杆在具有限位功能的基础上，还兼具连接第一电气件的功能，实现限位与电气件一体化集成，有助于简化智能床整体的装配流程，降低智能床整体的生产制造成本。限位杆与安装座连接，安装座与第二外壳连接，使得第一电气件能通过限位杆和安装座与第二电气件可靠连接；同时，第一信号处理部可通过第一信号传导部与第二信号传导部信号连接，第二信号传导部又与第二信号处理部信号连接，使得信号可通过第一信号传导部和第二信号传导部在第一信号处理部和第二信号处理部之间传输，无需使用额外的信号传输结构。与现有技术相比，本发明提供的床垫限位装置不仅具有限位功能，还集成有电气件，且无需设置裸露的线缆即可完成信号传输，避免了漏电、线路故障等安全问题，提升了智能床的美观性以及运行稳定性。

1.床垫限位装置，其特征在于，包括：

2.根据权利要求1所述的床垫限位装置，其特征在于，所述限位杆（300）包括依次连接的第一安装部（320）、限位部（330）和第二安装部（340），所述第一安装部（320）与所述第一外壳（110）连接，所述第二安装部（340）与所述安装座（400）连接。

3.根据权利要求2所述的床垫限位装置，其特征在于，所述安装座（400）具有向内凹陷形成的安装槽（420），所述第二安装部（340）设置于所述安装槽（420）。

4.根据权利要求2所述的床垫限位装置，其特征在于，所述安装座（400）具有向内凹陷形成的抵接面（430），所述抵接面（430）沿预设角度倾斜，所述限位部（330）至少部分抵接所述抵接面（430）。

5.根据权利要求1所述的床垫限位装置，其特征在于，所述安装座（400）具有向外凸起形成的定位部（440），所述第二外壳（210）包括定位环（230），所述定位环（230）套设于所述定位部（440）。

6.根据权利要求2所述的床垫限位装置，其特征在于，还包括信号传导件（500），所述第一外壳（110）设置有第一安装孔（111），所述第一安装部（320）设置有第二安装孔（321），所述信号传导件（500）依次穿过所述第一安装孔（111）和所述第二安装孔（321），且分别与所述第一信号处理部（120）和所述第一信号传导部（310）信号连接。

7.根据权利要求6所述的床垫限位装置，其特征在于，所述第一外壳（110）包括容纳件（130），所述容纳件（130）具有容纳腔（131），当所述限位杆（300）设置于所述容纳件（130）时，所述第一安装部（320）至少部分设置于所述容纳腔（131）内。

8.根据权利要求7所述的床垫限位装置，其特征在于，所述容纳件（130）具有与所述容纳腔（131）连通的限位腔（132），所述限位杆（300）包括与所述第一安装部（320）连接的延伸部（350），当所述限位杆（300）设置于所述容纳件（130）时，所述延伸部（350）至少部分设置于所述限位腔（132）内。

9.根据权利要求3所述的床垫限位装置，其特征在于，所述安装槽（420）具有与外界接触的安装面（421），所述第二信号传导部（410）至少部分设置于所述安装面（421）。

10.根据权利要求5所述的床垫限位装置，其特征在于，所述定位部（440）具有与外界接触的定位面（441），所述第二信号传导部（410）至少部分设置于所述定位面（441）。
