蒸烤箱的制作方法

本申请属于家用电器的，更具体地说，是涉及一种蒸烤箱。

背景技术：

1、随着生活水平的提高，蒸烤箱作为多功能厨房电器被广泛应用于家庭及商业场景，其蒸汽功能可实现食材的低温蒸制、保湿烘烤等需求。然而，嵌入式蒸烤箱在运行蒸汽模式时，腔体内产生的大量高温水蒸气需通过散热系统排出，若直接外排会导致厨房环境湿度升高、橱柜受潮及用户使用体验下降。目前，大都通过在蒸烤箱的风道盖板上集成腔体结构实现冷凝功能，但冷凝效率较差，塑料长期受热易老化，影响产品寿命。

技术实现思路

1、本申请实施例的目的在于提供一种蒸烤箱，以解决现有技术中对蒸汽冷凝效果较差的缺陷。

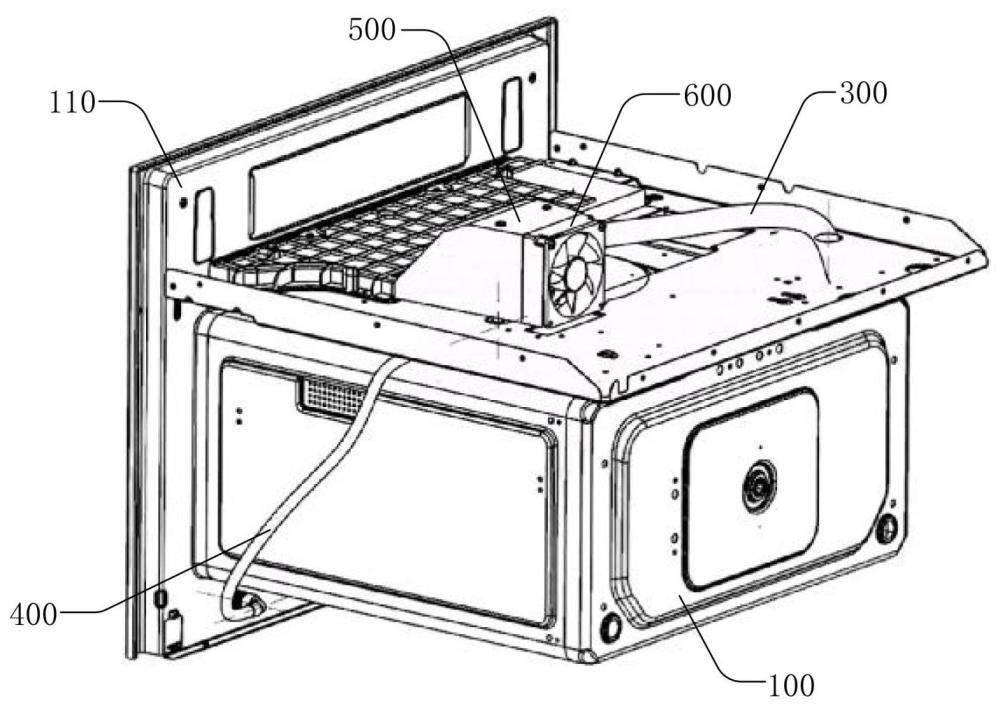

2、为实现上述目的，本申请提供一种蒸烤箱，包括：

3、箱体，具有蒸烤腔室以及与所述蒸烤腔室连通的排气口；

4、冷凝组件，设置在所述箱体上，并包括依次连接的第一冷凝部、第二冷凝部和第三冷凝部，所述第一冷凝部具有第一冷凝腔和与所述第一冷凝腔连通的输入口，所述第二冷凝部具有第二冷凝腔，所述第三冷凝部具有第三冷凝腔以及与所述第三冷凝腔连通的出水口，所述第二冷凝腔连通于所述第一冷凝腔和所述第二冷凝腔之间；

5、出气管，一端连接在所述排气口上，另一端连接在所述冷凝组件的所述输入口上；

6、引水管，一端连接在所述出水口上，另一端用于排放冷凝水。

7、在一些实施例中，所述冷凝组件还包括散热器，所述散热器设置于所述第二冷凝部上。

8、在一些实施例中，所述散热器包括多个散热片，多个所述散热片沿所述第二冷凝腔的延伸方向间隔排布。

9、在一些实施例中，所述第二冷凝部的数量多个，多个所述第二冷凝部间隔设置于所述第一冷凝部和所述第三冷凝部之间。

10、在一些实施例中，所述蒸烤箱还包括盖板组件，所述盖板组件设置在所述箱体上，并具有散热通道；所述散热通道具有进风口和出风口，所述冷凝组件设置于所述进风口处，所述第三冷凝部还具有与所述第三冷凝腔连通的出气口，所述出气口与所述散热通道连通。

11、在一些实施例中，所述盖板组件包括：

12、隔热板，设置于所述箱体上；

13、风道盖板，设置于所述隔热板上，并与所述隔热板共同围合形成所述散热风道。

14、在一些实施例中，所述出气口位于所述散热器和所述进风口之间，所述出气口的朝向与所述第二冷凝腔的延伸方向平行。

15、在一些实施例中，所述蒸烤箱还包括散热风扇，所述散热风扇设置于所述箱体上，并用于在所述散热风道内形成由所述进风口朝向所述出风口方向的散热气流。

16、在一些实施例中，所述冷凝组件设置于所述散热风扇和所述进风口之间。

17、在一些实施例中，所述箱体还具有引水槽，所述引水管背离所述冷凝组件的一端与所述引水槽连接，以使得所述引水管向所述引水槽排放冷凝水。

18、本申请提供的蒸烤箱的有益效果在于：与现有技术相比，通过依次连接的第一冷凝部、第二冷凝部和第三冷凝部，排出的水蒸气能够通过出气管依次经过第一冷凝腔、第二冷凝腔和第三冷凝腔进行充分冷凝。其中，第一冷凝部对高温水蒸气进行初步降温，第二冷凝部通过延长冷凝路径增强冷凝效果，第三冷凝部将冷凝后的水通过出水口经引水管排出，同时剩余气体通过出气口进入散热通道。其提高了对水蒸气的冷凝效率，有效减少了外排蒸汽量，从而降低厨房环境湿度和橱柜受潮风险。

1.一种蒸烤箱，其特征在于，包括：

2.根据权利要求1所述的蒸烤箱，其特征在于，所述冷凝组件还包括散热器，所述散热器设置于所述第二冷凝部上。

3.根据权利要求2所述的蒸烤箱，其特征在于，所述散热器包括多个散热片，多个所述散热片沿所述第二冷凝腔的延伸方向间隔排布。

4.根据权利要求1所述的蒸烤箱，其特征在于，所述第二冷凝部的数量多个，多个所述第二冷凝部间隔设置于所述第一冷凝部和所述第三冷凝部之间。

5.根据权利要求1所述的蒸烤箱，其特征在于，所述蒸烤箱还包括盖板组件，所述盖板组件设置在所述箱体上，并具有散热通道；所述散热通道具有进风口和出风口，所述冷凝组件设置于所述进风口处，所述第三冷凝部还具有与所述第三冷凝腔连通的出气口，所述出气口与所述散热通道连通。

6.根据权利要求5所述的蒸烤箱，其特征在于，所述盖板组件包括：

7.根据权利要求5所述的蒸烤箱，其特征在于，所述出气口位于所述散热器和所述进风口之间，所述出气口的朝向与所述第二冷凝腔的延伸方向平行。

8.根据权利要求5所述的蒸烤箱，其特征在于，所述蒸烤箱还包括散热风扇，所述散热风扇设置于所述箱体上，并用于在所述散热风道内形成由所述进风口朝向所述出风口方向的散热气流。

9.根据权利要求8所述的蒸烤箱，其特征在于，所述冷凝组件设置于所述散热风扇和所述进风口之间。

10.根据权利要求1-9中任一项所述的蒸烤箱，其特征在于，所述箱体还具有引水槽，所述引水管背离所述冷凝组件的一端与所述引水槽连接，以使得所述引水管向所述引水槽排放冷凝水。
