地刷及清洁设备的制作方法

本申请涉及清洁设备，具体涉及一种地刷及清洁设备。

背景技术：

1、在洗地机等清洁设备技术领域中，为提高对墙边、角落等区域的清洁效果，通常会在清洁件（如滚刷）前侧增设可升降的刮条组件。通过使刮条组件在下降位置（工作位置）与上升位置（收纳位置）之间切换，从而实现清洁件前端贴边清洁以及后拉刮条组件刮除水渍的效果。

2、然而，在实际使用过程中，由于地刷高度较高，无法伸入床底、沙发底等低矮空间，影响用户使用体验。

技术实现思路

1、有鉴于此，本申请实施例致力于提供一种地刷及清洁设备，以解决现有技术中地刷较高而无法伸入并清洁低矮空间的问题。

2、本申请一方面提供了一种地刷，包括：

3、地刷本体；

4、刮条组件，活动设于所述地刷本体的前侧；

5、驱动机构，与所述刮条组件传动连接，用于驱动所述刮条在上升位置和下降位置之间移动；

6、锁止机构，包括设于所述刮条组件的第一锁止部和设于所述地刷本体的第二锁止部；沿所述地刷的行进方向，所述第一锁止部位于所述第二锁止部的前侧；

7、所述锁止机构具有锁止状态和解锁状态；在所述锁止机构位于所述锁止状态时，所述第一锁止部与所述第二锁止部在所述行进方向上相互配合，以使所述刮条组件锁止在所述上升位置或所述下降位置；在所述锁止机构位于所述解锁状态时，所述第一锁止部与所述第二锁止部分离，以解除对所述刮条组件的锁止；

8、其中，在所述刮条组件处于所述上升位置时，所述刮条组件与待清洁面之间存有间距，在所述刮条组件处于所述下降位置时，所述刮条组件与所述待清洁面抵接。

9、通过在刮条组件与地刷本体之间设置沿地刷行进方向相互配合的第一锁止部和第二锁止部，将锁止机构的锁定/解锁动作方向由传统的垂直方向变更为水平方向，从而避免了在刮条组件的升降方向上堆叠固定刮条组件的位置保持部件，显著降低了地刷的整体高度，使地刷能够伸入床底、沙发底等低矮空间进行清洁；同时，由于第一锁止部与第二锁止部在行进方向上形成锁止，能够为刮条组件提供稳定的保持力，确保刮条在下降位置时始终保持与待清洁面的紧密抵接，避免因地面不平或外部冲击导致刮条组件对地压力不足、影响清洁效果的问题。

10、在一个实施例中，所述第一锁止部和所述第二锁止部二者之一为限位槽，二者另一为卡接件；

11、所述卡接件能够沿所述行进方向朝向所述限位槽移动至卡接于所述限位槽内，以使所述刮条组件锁止在所述上升位置或所述下降位置；

12、所述卡接件能够沿所述行进方向朝背离所述限位槽移动至从所述限位槽脱离，以解除对所述刮条组件的锁止。

13、在一个实施例中，所述地刷还包括设于所述地刷本体前侧的盖合部和设于所述盖合部的限位导向座，所述卡接件沿所述行进方向可移动地设于所述限位导向座；

14、所述限位槽包括第一限位槽和第二限位槽，所述第一限位槽和所述第二限位槽沿所述刮条组件的升降方向间隔设置于所述刮条组件朝向所述驱动机构的一侧上；

15、当所述刮条组件移动至所述上升位置时，所述卡接件部分伸出所述限位导向座，以伸入所述第一限位槽内；

16、当所述刮条组件移动至所述下降位置时，所述卡接件部分伸出所述限位导向座，以伸入所述第二限位槽内。

17、在一个实施例中，所述地刷还包括弹性复位件，所述弹性复位件连接于所述限位导向座和所述卡接件之间，用于驱动所述卡接件部分伸出所述限位导向座。

18、在一个实施例中，所述卡接件沿所述升降方向的相对两侧分别形成有导向斜面，所述刮条组件沿所述升降方向移动时，所述第一限位槽或所述第二限位槽能够抵压所述卡接件，以驱动所述卡接件缩回至所述限位导向座内，使所述锁止机构切换至所述解锁状态。

19、在一个实施例中，所述卡接件与所述限位导向座至少之一设置有第一导向滑槽，至少之一设置有能够在所述第一导向滑槽内滑动的第一导向滑动部。

20、在一个实施例中，所述卡接件与所述限位导向座朝向彼此的侧面上分别间隔设置多个第一凸起和多个第二凸起，相邻两个所述第一凸起之间形成第一凹槽，相邻两个所述第二凸起之间形成第二凹槽；

21、所述第一凹槽与所述第二凹槽中的至少之一构成所述第一导向滑槽，所述第一凸起与所述第二凸起中的至少之一构成所述第一导向滑动部；

22、所述第一凸起伸入对应的所述第二凹槽内，所述第二凸起伸入对应的所述第一凹槽内。

23、在一个实施例中，所述限位导向座朝向所述待清洁面的一侧具有第一敞口，以朝所述卡接件暴露部分所述盖合部；

24、所述卡接件与所述盖合部至少之一设置有第二导向滑槽，至少之一设置有能够在所述第二导向滑槽内滑动的第二导向滑动部。

25、在一个实施例中，所述卡接件与所述盖合部朝向彼此的侧面上分别间隔设置多个第三凸起和多个第四凸起，相邻两个所述第三凸起之间形成第三凹槽，相邻两个所述第四凸起之间形成第四凹槽；

26、所述第三凹槽与所述第四凹槽中的至少之一构成所述第二导向滑槽，所述第三凸起与所述第四凸起中的至少之一构成所述第二导向滑动部；

27、所述第三凸起伸入对应的所述第四凹槽内，所述第四凸起伸入对应的所述第三凹槽内。

28、在一个实施例中，沿所述盖合部的长度方向，所述盖合部间隔设有两个沿所述升降方向延伸的定位件，所述限位导向座的相对两侧间隔设有两个定位槽；所述定位件包括定位部；

29、所述限位导向座朝向所述驱动机构的一侧具有第二敞口，所述限位导向座通过所述第二敞口朝靠近所述驱动机构的方向移动，以使所述定位部位于对应的所述定位槽内，所述限位导向座位于两个所述定位件外。

30、在一个实施例中，所述地刷还包括设于所述地刷本体前侧的盖合部；所述锁止机构包括设于所述盖合部上的电动伸缩杆，在所述锁止机构位于所述锁止状态时，所述电动伸缩杆能够伸出并抵接所述刮条组件。

31、在一个实施例中，所述第一锁止部和所述第二锁止部其中之一为磁吸件，其中另一为磁吸配合件；

32、所述磁吸件与所述磁吸配合件能够相互吸合以使所述刮条组件锁止在所述上升位置或所述下降位置。

33、在一个实施例中，所述锁止机构设有两个，两个所述锁止机构沿所述刮条组件的长度方向间隔设置。

34、本申请另一方面还提供了一种清洁设备，包括上述任一实施例所述的地刷。

1.一种地刷，其特征在于，包括：

2.根据权利要求1所述的地刷，其特征在于，所述第一锁止部和所述第二锁止部二者之一为限位槽，二者另一为卡接件(107)；

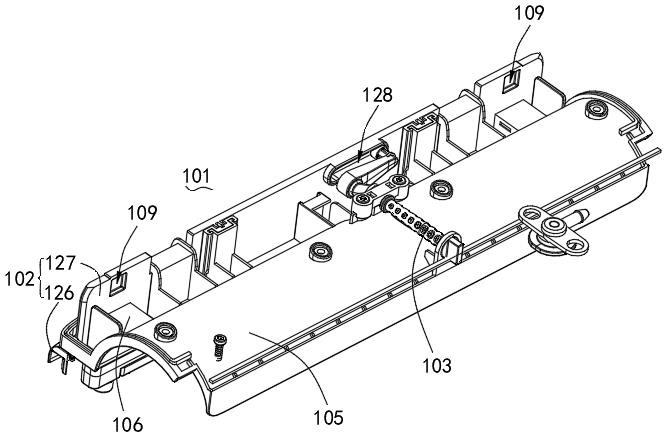

3.根据权利要求2所述的地刷，其特征在于，所述地刷(101)还包括设于所述地刷本体前侧的盖合部(105)和设于所述盖合部(105)的限位导向座(106)，所述卡接件(107)沿所述行进方向可移动地设于所述限位导向座(106)；

4.根据权利要求3所述的地刷，其特征在于，所述地刷(101)还包括弹性复位件(111)，所述弹性复位件(111)连接于所述限位导向座(106)和所述卡接件(107)之间，用于驱动所述卡接件(107)部分伸出所述限位导向座(106)。

5.根据权利要求3所述的地刷，其特征在于，所述卡接件(107)沿所述升降方向的相对两侧分别形成有导向斜面(112)，所述刮条组件(102)沿所述升降方向移动时，所述第一限位槽(108)或所述第二限位槽(109)能够抵压所述卡接件(107)，以驱动所述卡接件(107)缩回至所述限位导向座(106)内，使所述锁止机构(104)切换至所述解锁状态。

6.根据权利要求3所述的地刷，其特征在于，所述卡接件(107)与所述限位导向座(106)至少之一设置有第一导向滑槽，至少之一设置有能够在所述第一导向滑槽内滑动的第一导向滑动部。

7.根据权利要求6所述的地刷，其特征在于，所述卡接件(107)与所述限位导向座(106)朝向彼此的侧面上分别间隔设置多个第一凸起(113)和多个第二凸起(114)，相邻两个所述第一凸起(113)之间形成第一凹槽(115)，相邻两个所述第二凸起(114)之间形成第二凹槽(116)；

8.根据权利要求6所述的地刷，其特征在于，所述限位导向座(106)朝向所述待清洁面的一侧具有第一敞口(117)，以朝所述卡接件(107)暴露部分所述盖合部(105)；

9.根据权利要求8所述的地刷，其特征在于，所述卡接件(107)与所述盖合部(105)朝向彼此的侧面上分别间隔设置多个第三凸起(118)和多个第四凸起(119)，相邻两个所述第三凸起(118)之间形成第三凹槽(120)，相邻两个所述第四凸起(119)之间形成第四凹槽(121)；

10.根据权利要求3所述的地刷，其特征在于，沿所述盖合部(105)的长度方向，所述盖合部(105)间隔设有两个沿所述升降方向延伸的定位件(122)，所述限位导向座(106)的相对两侧间隔设有两个定位槽(123)；所述定位件(122)包括定位部(124)；

11.根据权利要求1所述的地刷，其特征在于，所述地刷(101)还包括设于所述地刷本体前侧的盖合部(105)；所述锁止机构(104)包括设于所述盖合部(105)上的电动伸缩杆，在所述锁止机构(104)位于所述锁止状态时，所述电动伸缩杆能够伸出并抵接所述刮条组件(102)。

12.根据权利要求1所述的地刷，其特征在于，所述第一锁止部和所述第二锁止部其中之一为磁吸件，其中另一为磁吸配合件；

13.根据权利要求1-12任一项所述的地刷，其特征在于，所述锁止机构(104)设有两个，两个所述锁止机构(104)沿所述刮条组件(102)的长度方向间隔设置。

14.一种清洁设备，其特征在于，包括如权利要求1-13任一项所述的地刷(101)。
