带档位的调压阀的制作方法

本技术涉及压力锅气阀配件的，具体涉及一种带档位的调压阀。

背景技术：

1、在厨房中，压力锅是非常常见的，传统的压力锅上都会设置调压阀以调节设定的气压大小。但是调压过程中由于阀芯设计问题，以及装配问题，组装非常不便，操作不灵活，不能实现精确调压，在食物烹饪上，精确可控的调压，能够确保餐食的美味和口感。为了提升此方面性能，需要对传统的调压阀进行结构改进。能够提高调压过程的可靠性和稳定性，提供多档位调节以满足用户需求。

技术实现思路

1、为了解决现有技术中的技术问题和缺点，本发明创造提供一种带档位的调压阀，能够克服调压不稳定的技术问题，提高调压阀的操作可靠性和稳定性。

2、为实现上述目的及其他相关目的，本实用新型采用如下的技术方案：

3、一种带档位的调压阀，包括排气管、阀座、阀芯以及弹簧，排气管固定装配在阀座上，所述阀座上还转动装配有调节手柄，调节手柄同轴配合在排气管上并通过排气管上的弹簧抵压在阀座上，所述阀座上设置档位台阶，调节手柄通过转动配合在档位台阶上并处于不同档位的高度，

4、所述阀芯包括阀头、微压内阀、中间阀以及外阀，所述微压内阀的下端设置有卡槽，排气管上设置有颈槽，所述卡槽内装配卡簧配合在颈槽上限位，所述中间阀套接在微压内阀上并受微压内阀底部支撑，所述外阀套接在中间阀上并受中间阀底部支撑，阀头固定装配在微压内阀的顶部并用于堵接排气管的排气口；

5、所述调节手柄的内侧底部设置台阶部，所述台阶部用于支撑并抬高阀芯处于不同的高度。

6、优选的，所述阀座上设置档位标识部以及周向上设置多个档位台阶，多个档位台阶均匀分布，每个档位台阶上设置有滞留槽。

7、优选的，所述调节手柄设置翻边，在所述翻边内侧形成配合档位台阶嵌入的内槽，所述内槽中设置滑块，所述滑块与档位台阶滑移适配。

8、优选的，所述台阶部设置多级台阶，初始状态下：微压内阀底部高度＜中间阀底部高度＜外阀底部高度；工作在多档位调节状态包括：台阶部脱离微压内阀，台阶部对微压内阀支撑/抬高，台阶部对中间阀支撑/抬高，台阶部对外阀支撑/抬高。

9、优选的，初始状态下：微压内阀顶部高度＞中间阀顶部高度＞外阀顶部高度。

10、优选的，阀头包括顶盖部、排气孔、以及锥头部，所述锥头部的外周均匀分布排气孔，锥头部中部分伸入排气管的排气口，顶盖部处于排气孔的外周。

11、优选的，所述排气管上还设置有垫片，所述垫片配合在调节手柄的底部和阀座底部内侧之间。与现有技术相比，本实用新型的有益效果如下：

12、1、本实用新型阀座和排气管保持固定，弹簧能够让调节手柄受力并抵靠在阀座上转动，使得其转动稳定可靠，在转动的过程中，由于有档位台阶，因此可以支撑并保持在不同的高度，而阀芯是通过自身的重力能够在初始状态下阀头抵靠在排气管的排气口实现封闭，而如果排气口上气压较大，则会推动阀芯，为了能够让阀芯支撑在不同的高度，达到调压的目的，则是通过改变调节手柄的不同高度，并且通过调节手柄支撑在阀芯的不同位置实现对阀芯的支撑，阀芯通过微压内阀、中间阀以及外阀直接的套接配合结构，能够灵活且可靠被支撑且改变不同的高度。

13、2、本实用新型中，在档位台阶上设置滞留槽，能够让调节手柄在不同的档位上稳定保持。

14、3、利用翻边和内槽结构，让调节手柄稳定的在阀座上转动，降低其晃动或摆动，使得转动操作更加稳定；

15、4、多级台阶，能够更加有效的实现不同行程调节，满足用户多个档位需求；

16、5、通过进一步设置垫片，能够降低调节手柄和阀座之间的摩擦力，能够提高调节手柄转动的顺畅程度。

17、本申请其他附加的优点和有益效果将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本申请的实践了解到。

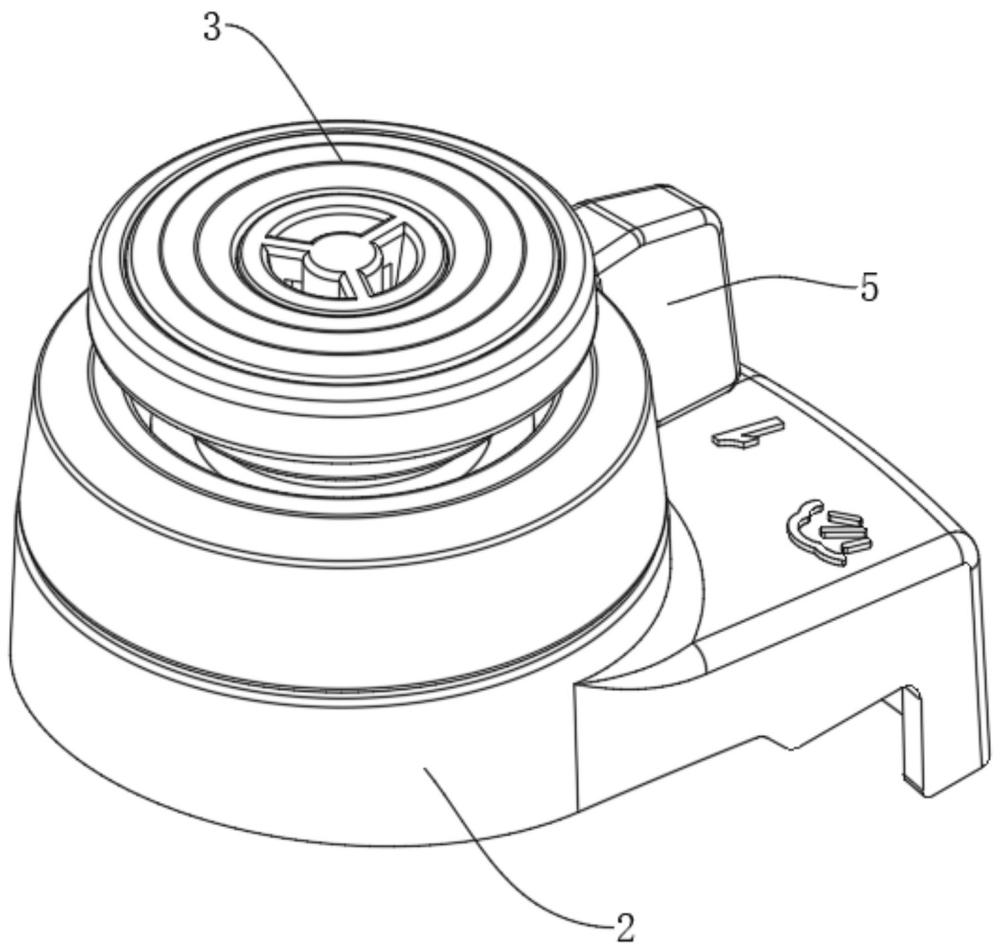

1.一种带档位的调压阀，包括排气管(1)、阀座(2)、阀芯(3)以及弹簧(4)，排气管(1)固定装配在阀座(2)上，其特征在于，所述阀座(2)上还转动装配有调节手柄(5)，调节手柄(5)同轴配合在排气管(1)上并通过排气管(1)上的弹簧(4)抵压在阀座(2)上，所述阀座(2)上设置档位台阶(21)，调节手柄(5)通过转动配合在档位台阶(21)上并处于不同档位的高度，

2.根据权利要求1所述的带档位的调压阀，其特征在于，所述阀座(2)上设置档位标识部(22)以及周向上设置多个档位台阶(21)，多个档位台阶(21)均匀分布，每个档位台阶(21)上设置有滞留槽(23)。

3.根据权利要求2所述的带档位的调压阀，其特征在于，所述调节手柄(5)设置翻边(51)，在所述翻边(51)内侧形成配合档位台阶(21)嵌入的内槽(52)，所述内槽(52)中设置滑块(53)，所述滑块(53)与档位台阶(21)滑移适配。

4.根据权利要求2所述的带档位的调压阀，其特征在于，所述台阶部(54)设置多级台阶，初始状态下：微压内阀(32)底部高度＜中间阀(33)底部高度＜外阀(34)底部高度；工作在多档位调节状态包括：台阶部(54)脱离微压内阀(32)，台阶部(54)对微压内阀(32)支撑/抬高，台阶部(54)对中间阀(33)支撑/抬高，台阶部(54)对外阀(34)支撑/抬高。

5.根据权利要求4所述的带档位的调压阀，其特征在于，初始状态下：微压内阀(32)顶部高度＞中间阀(33)顶部高度＞外阀(34)顶部高度。

6.根据权利要求1所述的带档位的调压阀，其特征在于，阀头(31)包括顶盖部(311)、排气孔(312)、以及锥头部(313)，所述锥头部(313)的外周均匀分布排气孔(312)，锥头部(313)中部分伸入排气管(1)的排气口(13)，顶盖部(311)处于排气孔(312)的外周。

7.根据权利要求1所述的带档位的调压阀，其特征在于，所述排气管(1)上还设置有垫片(12)，所述垫片(12)配合在调节手柄(5)的底部和阀座(2)底部内侧之间。
