一种用于胶合板加工的切边设备的制作方法

本技术涉及胶合板加工，尤其涉及一种用于胶合板加工的切边设备。

背景技术：

1、在对胶合板进行加工时需要对其进行切边操作，将成型后胶合板边缘的多余部位进行切除，并能够对胶合板进行尺寸定型，现有的胶合板切边使用时的灵活性较差，首先，不便于根据胶合板的尺寸对切割机构进行位置调节，仅能够对胶合板的移动方向的侧边进行切割操作，需要对胶合板的另外两个边进行单独切割处理，降低了胶合板切边操作的效率，实用性不佳，为此，我们提出了一种用于胶合板加工的切边设备，用于解决上述问题。

技术实现思路

1、本实用新型的目的在于克服现有技术的不足，提供一种用于胶合板加工的切边设备。

2、本实用新型解决其技术问题是通过以下技术方案实现的：包括安装底座，所述安装底座的内部通过轴销转动连接有多个支撑辊筒，所述安装底座的顶部设置有升降机构，所述升降机构的底部设置有驱动机构，所述安装底座的内壁设置有调节机构，所述调节机构包括安装块，所述安装块通过螺栓固定于安装底座的内壁，所述安装块的一侧固定有安装滑槽，所述安装滑槽的一端通过螺栓固定有驱动电机，所述驱动电机的输出端设置有双向丝杆，所述双向丝杆的外侧设置有一对滑动座，一对所述滑动座的顶部均固定有连接支架，所述连接支架的一侧设置有切割机构；

3、所述切割机构包括安装壳体，所述安装壳体通过螺栓固定于连接支架的一侧，所述安装壳体的一侧通过螺栓固定有切割电机，所述切割电机的输出端设置有驱动轴b，所述驱动轴b的外侧固定有锯片，所述安装底座的外侧设置有剪切机构，所述安装底座的侧壁设置有限位机构。

4、作为本实用新型再进一步的方案：所述安装底座的一侧设置有控制面板。

5、作为本实用新型再进一步的方案：所述升降机构包括安装横梁，所述安装横梁通过螺栓固定于安装底座的顶部，所述安装横梁的顶部固定有液压杆a，所述液压杆a的底部固定有安装板，所述安装板的顶部固定有支撑滑柱，所述支撑滑柱与安装横梁滑动连接。

6、作为本实用新型再进一步的方案：所述驱动机构包括转动底座，所述转动底座通过螺栓固定于安装板的底部，所述转动底座的一侧通过螺栓固定有减速电机，所述减速电机的输出端设置有驱动轴a，所述驱动轴a的外侧固定有驱动辊，所述驱动轴a的一端固定有皮带轮，所述皮带轮的外侧套设有传动皮带。

7、作为本实用新型再进一步的方案：所述滑动座的外侧固定有伸缩防护罩，所述伸缩防护罩与安装滑槽滑动连接。

8、作为本实用新型再进一步的方案：所述剪切机构包括安装框架，所述安装框架通过螺栓固定于安装底座的外侧，所述安装框架的顶部固定有液压杆b，所述液压杆b的底部固定有驱动座，所述驱动座的底部固定有剪切刀，所述安装框架的内壁固定有支撑块，所述支撑块与安装底座固定连接。

9、作为本实用新型再进一步的方案：所述驱动座的外侧固定有支撑滑块，所述支撑滑块的内壁滑动连接有限位滑杆，所述限位滑杆与安装框架固定连接。

10、作为本实用新型再进一步的方案：所述限位机构包括安装侧板，所述安装侧板通过螺栓固定于安装底座的侧壁，所述安装侧板的一侧固定有电动伸缩杆，所述电动伸缩杆的一端固定有限位夹板，所述限位夹板的一侧固定有支撑滑杆，所述支撑滑杆与安装侧板滑动连接。

11、综上所述，由于采用了上述技术方案，本实用新型的有益效果是：

12、1.通过支撑辊筒对胶合板进行支撑，通过升降机构和驱动机构配合对胶合板进行运输，通过调节机构和切割机构配合对胶合板两个侧边进行适应性切割操作，提高了切边操作的灵活性，通过剪切机构对胶合板的另外两个侧边进行切割操作，以上机构配合，能够对胶合板进行全方位切边操作，提高了切边操作的自动化程度和效率，进而提高了设备的实用性；

13、2.通过设置有伸缩防护罩能够对切割操作时产生的碎屑进行遮挡，防止碎屑粘附到双向丝杆上，保证了调节操作的稳定性。

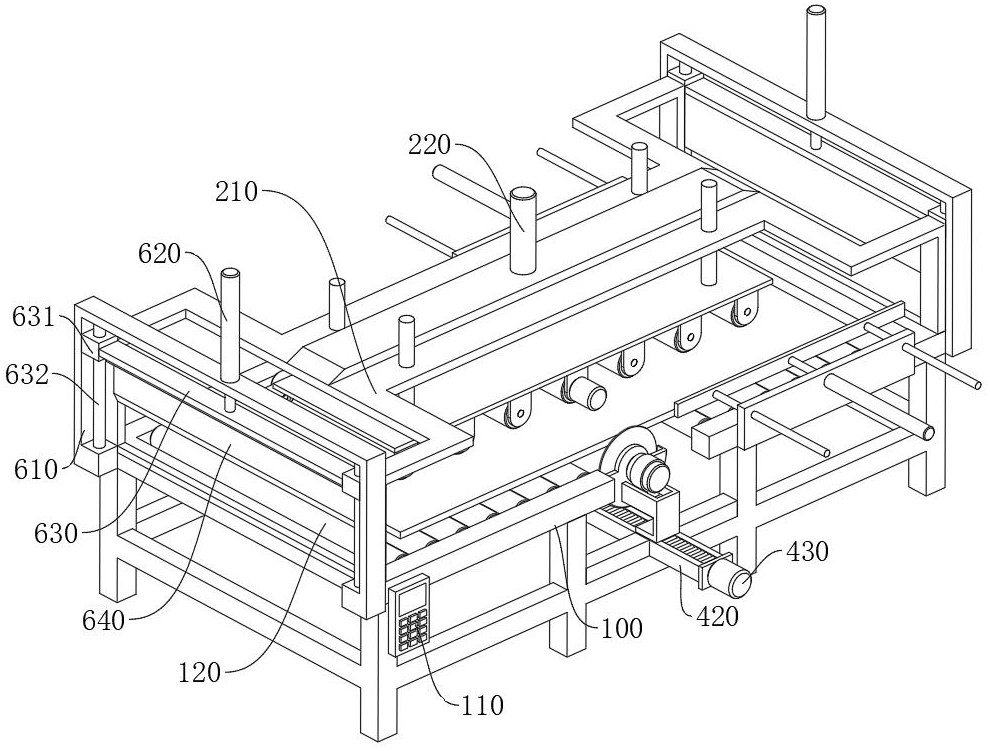

1.一种用于胶合板加工的切边设备，其特征在于，包括安装底座（100），所述安装底座（100）的内部通过轴销转动连接有多个支撑辊筒（120），所述安装底座（100）的顶部设置有升降机构，所述升降机构的底部设置有驱动机构，所述安装底座（100）的内壁设置有调节机构，所述调节机构包括安装块（410），所述安装块（410）通过螺栓固定于安装底座（100）的内壁，所述安装块（410）的一侧固定有安装滑槽（420），所述安装滑槽（420）的一端通过螺栓固定有驱动电机（430），所述驱动电机（430）的输出端设置有双向丝杆（431），所述双向丝杆（431）的外侧设置有一对滑动座（440），一对所述滑动座（440）的顶部均固定有连接支架（450），所述连接支架（450）的一侧设置有切割机构；

2.根据权利要求1所述的一种用于胶合板加工的切边设备，其特征在于，所述安装底座（100）的一侧设置有控制面板（110）。

3.根据权利要求1所述的一种用于胶合板加工的切边设备，其特征在于，所述升降机构包括安装横梁（210），所述安装横梁（210）通过螺栓固定于安装底座（100）的顶部，所述安装横梁（210）的顶部固定有液压杆a（220），所述液压杆a（220）的底部固定有安装板（230），所述安装板（230）的顶部固定有支撑滑柱（231），所述支撑滑柱（231）与安装横梁（210）滑动连接。

4.根据权利要求3所述的一种用于胶合板加工的切边设备，其特征在于，所述驱动机构包括转动底座（310），所述转动底座（310）通过螺栓固定于安装板（230）的底部，所述转动底座（310）的一侧通过螺栓固定有减速电机（320），所述减速电机（320）的输出端设置有驱动轴a（321），所述驱动轴a（321）的外侧固定有驱动辊（330），所述驱动轴a（321）的一端固定有皮带轮（340），所述皮带轮（340）的外侧套设有传动皮带（341）。

5.根据权利要求1所述的一种用于胶合板加工的切边设备，其特征在于，所述滑动座（440）的外侧固定有伸缩防护罩（441），所述伸缩防护罩（441）与安装滑槽（420）滑动连接。

6.根据权利要求1所述的一种用于胶合板加工的切边设备，其特征在于，所述剪切机构包括安装框架（610），所述安装框架（610）通过螺栓固定于安装底座（100）的外侧，所述安装框架（610）的顶部固定有液压杆b（620），所述液压杆b（620）的底部固定有驱动座（630），所述驱动座（630）的底部固定有剪切刀（640），所述安装框架（610）的内壁固定有支撑块（650），所述支撑块（650）与安装底座（100）固定连接。

7.根据权利要求6所述的一种用于胶合板加工的切边设备，其特征在于，所述驱动座（630）的外侧固定有支撑滑块（631），所述支撑滑块（631）的内壁滑动连接有限位滑杆（632），所述限位滑杆（632）与安装框架（610）固定连接。

8.根据权利要求1所述的一种用于胶合板加工的切边设备，其特征在于，所述限位机构包括安装侧板（710），所述安装侧板（710）通过螺栓固定于安装底座（100）的侧壁，所述安装侧板（710）的一侧固定有电动伸缩杆（720），所述电动伸缩杆（720）的一端固定有限位夹板（730），所述限位夹板（730）的一侧固定有支撑滑杆（731），所述支撑滑杆（731）与安装侧板（710）滑动连接。
