一种PVC膜皮吸塑成型喷涂丙烯酸混油面漆和PU木器面漆的施工工艺的制作方法

本发明涉及pvc膜皮涂装，特别涉及一种pvc膜皮吸塑成型喷涂丙烯酸混油面漆和pu木器面漆的施工工艺，适用于全屋定制家具、pvc膜压门板、pvc包覆装饰板材、家居饰面等各类pvc膜皮表面的混油实色涂装加工，可广泛应用于家居装饰、建材加工等相关行业。

背景技术：

1、当前，在pvc膜皮表面实施混油实色漆涂装作业时，行业内多采用常规多遍喷涂工艺，所选用的漆料主要为普通丙烯酸漆、pu漆等常规涂料。施工过程中，干燥方式多采用常温自然干燥或高温烘烤，且部分工艺未针对pvc膜皮自身极性低、表面光滑、易残留脱模剂等特性进行专属适配处理，导致整体施工流程繁琐、能耗较高，难以适配工业化批量生产的需求。

2、现有pvc膜皮表面混油实色涂装工艺存在诸多缺陷，具体如下：

3、1. pvc膜皮表面极性低、表面光滑且易残留脱模剂，普通丙烯酸漆直接涂装时附着力极差，易出现漆膜起皮、剥落、划格脱落等问题，无法保证涂装的耐久性；

4、2. 常规工艺需进行多遍喷涂面漆，施工工序繁琐、周期漫长，严重影响生产效率，增加了人工成本和时间成本；

5、3. 高温烘烤工艺易加速pvc膜皮内部增塑剂析出，进而导致漆膜发软、返粘、渗色、发花，严重影响漆膜的稳定性和使用寿命；

6、4. 施工过程中温度把控不当，易出现漆膜发白、流挂、干燥不完全等弊病，漆膜成型效果差，无法满足高端家居饰面的外观要求；

7、5. 现有工艺未通过助剂优化漆膜与pvc基材的结合力，导致无法兼顾漆膜附着力、干燥效率与漆膜稳定性，难以解决行业核心痛点。

8、在此基础上，行业还存在另外一类技术痛点：现有全屋定制吸塑门板pvc膜涂装，普遍需要喷涂pvc隔离底漆/附着力底漆，工序多、成本高；普通pvc膜增塑剂析出，直接喷涂面漆易发生脱漆、冷热循环开裂、附着力衰减；行业长期存在技术偏见，认为吸塑pvc膜必须底漆过渡，无底漆直喷难以实现长期稳定量产；现有工艺大多仅适配油性丙烯酸漆，无法同时兼容水性丙烯酸以及pu木器漆体系。

9、现有 pvc 膜皮混油涂装工艺，未能实现兼顾基材抗增塑剂析出、电晕活化、轻微打磨前处理、多漆料体系兼容的免底漆直喷一体化工艺，制约了 pvc 膜皮在高端家居饰面领域的应用推广。

技术实现思路

1、针对现有pvc吸塑门板涂装工序繁琐、成本高、容易脱漆、行业存在技术偏见的问题， 本发明一方面实现：针对pvc膜皮表面极性低、易残留脱模剂的特性，解决普通丙烯酸漆涂装附着力差、易脱落的问题，显著提升漆膜与pvc基材的结合强度；简化涂装工序，实现一遍有色面漆即可完成实色混油涂装，减少施工步骤，大幅提升生产效率；采用低温施工+中低温烘烤的组合工艺，避免高温导致pvc膜皮内部增塑剂迁移，杜绝漆膜返粘、渗色、发软等问题。

2、另一方面进一步拓展实现：选用无增塑剂析出二层复合pvc膜，配合电晕活化、400目砂纸轻微打磨除尘的复合前处理；可兼容水性丙烯酸、油性丙烯酸以及pu木器面漆多套漆料体系；可替换为十字交叉薄喷、多模式干燥固化工艺，适配吸塑成型门板免底漆直喷的量产工况。

3、为实现上述技术目的，本发明采用如下技术方案：

4、一种pvc膜皮吸塑成型喷涂丙烯酸混油面漆和pu木器面漆的施工工艺，以丙烯酸油漆为基料，添加偶联剂作为附着力促进助剂，采用低温施工、中低温恒温烘烤固化，全程仅喷涂一遍有色面漆，具体步骤如下：

5、（1）基材预处理：取待涂装pvc膜皮基材，采用无尘布蘸取异丙醇擦拭基材表面，清除表面脱模剂、油污、灰尘杂质，擦拭后静置5min，待溶剂完全挥发；

6、（2）漆料调配：以丙烯酸实色油漆为主漆，加入偶联剂并搅拌均匀，偶联剂添加量为丙烯酸实色油漆总质量的1%-3%，调配后静置3min消泡，备用；

7、（3）低温面漆喷涂：在环境温度18℃、相对湿度55%-65%的条件下，将调配好的丙烯酸实色混油漆采用喷枪一次性均匀喷涂于预处理后的pvc膜皮表面，控制湿膜厚度为30-40μm；

8、（4）中低温烘烤干燥固化：将喷涂后的pvc膜皮基材放入恒温烘干设备，设置烘烤温度为40℃，恒温烘烤10小时，使漆膜完全干燥固化，完成涂装。

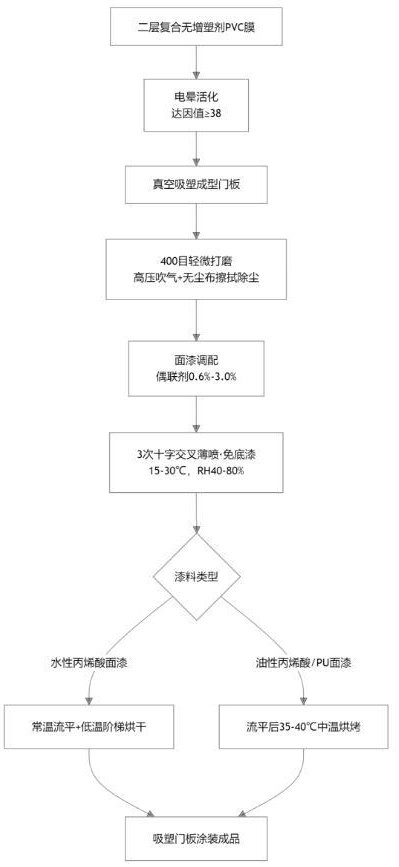

9、进一步地，所述pvc膜皮基材选用无增塑剂析出二层复合pvc膜；所述pvc膜皮在裁切复贴之后、吸塑成型之前预先进行电晕活化处理，电晕处理后膜面达因值≥38；pvc膜皮经真空吸塑压贴成型得到门板工件。

10、进一步地，吸塑成型后的门板工件的基材预处理工序替换为：采用400目砂纸对膜皮表面进行轻微哑光打磨，仅去除膜面脱模残留并构建微观锚纹，不破坏pvc膜皮致密表层结构；打磨后通过高压无尘吹气配合无尘布蘸取异丙醇擦拭基材表面。

11、进一步地，所述丙烯酸实色油漆包括水性丙烯酸有色混油面漆、油性丙烯酸有色混油面漆；还可兼容pu木器有色混油面漆，pu木器有色混油面漆中添加环氧基硅烷偶联剂；偶联剂添加量为对应面漆总质量的0.6%-3.0%。

12、进一步地，所述偶联剂为硅烷偶联剂，量产稳定通用添加面漆总质量的1.0%-2.0%，高耐水高耐候工况选用2.0%-3.0%。

13、进一步地，喷涂施工环境还可扩展为温度15-30℃、相对湿度40%-80%的无尘喷涂环境；喷涂方式为薄喷3个十字交叉喷涂。

14、进一步地，干燥固化方式具体为：水性丙烯酸面漆采用常温流平+低温阶梯烘干；油性丙烯酸面漆、pu木器面漆充分流平后，采用35-40℃中温烘烤干燥固化。

15、进一步地，所述异丙醇为分析纯。

16、进一步地，所述工艺适用于全屋定制家具、pvc膜压门板、pvc包覆装饰板材、家居饰面等pvc膜皮表面的混油实色涂装加工。

17、本发明的有益效果为：

18、1. 附着力大幅提升：通过在丙烯酸实色油漆中添加偶联剂，有效改善pvc膜皮低极性表面的结合性能，使漆膜与基材的结合力显著增强，漆膜划格法测试达1级，百格测试无脱落、无起皮，附着力远超普通丙烯酸漆涂装工艺，有效延长涂装后的使用寿命。

19、2. 施工效率显著提高：摒弃现有技术中多遍喷涂的繁琐工序，仅需一遍有色面漆即可实现完全遮盖、成型优质的混油效果，大幅简化施工工序，缩短施工周期，可有效提升生产效率30%以上，适配工业化批量生产需求。

20、3. 杜绝增塑剂迁移：采用40℃中低温烘烤工艺，有效避免高温刺激pvc膜皮内部增塑剂析出，使漆膜长期放置无返粘、无渗色、无发软，漆膜稳定性极强，解决了现有高温烘烤工艺的核心缺陷。

21、4. 漆膜成型效果优异：采用18℃低温施工，配合精准的温湿度把控，使漆膜在干燥过程中无发白、无流挂、无橘皮，表面平整光滑，实色均匀一致，可满足高端家居混油饰面的外观要求，提升产品附加值。

22、5. 工艺节能且成本更低：单遍喷涂减少了漆料损耗，中低温烘烤大幅降低了能耗，同时无需多层架桥底漆、面漆叠加，可有效降低涂装生产成本，兼具经济性和环保性。

23、6.基材升级，选用无增塑剂析出二层复合pvc膜，从根源降低小分子迁移失效风险；膜皮电晕活化+吸塑后轻微打磨，构建“化学极性+物理锚纹”双重附着基础。
