一种用于再生复合木方的包覆装置的制作方法

本技术涉及木方加工，尤其涉及一种用于再生复合木方的包覆装置。

背景技术：

1、再生复合木方作为环保型建材，在建筑、家具制造等领域需求日益增长，为增强其结构稳定性、延长使用寿命，需通过包覆装置对木方进行线材缠绕处理，该装置是提升再生复合木方综合性能、推动其规模化应用的核心设备，对促进再生资源高效利用具有重要意义。

2、现有技术中，再生复合木方包覆作业常先通过挤压装置调整木方密度并定型，再由简易包覆设备完成线材缠绕，操作时先将木方送入挤压装置定型，随后人工或机械将定型后的木方转移至包覆机构，通过电机驱动缠绕部件实现线材包覆，整体流程依赖多设备分步操作。

3、在现有技术中，存在以下缺陷；木方经挤压改变密度定型后，在转移至包覆装置或离开挤压定型装置的过程中，缺乏持续稳固约束，易出现松开、反弹现象，导致木方密度不均、形态偏离预设标准，后续包覆时难以保证线材缠绕精度，影响最终产品质量，增加生产损耗，为此提出一种用于再生复合木方的包覆装置来解决上述问题。

技术实现思路

1、为了弥补以上不足，本实用新型提供了一种用于再生复合木方的包覆装置，旨在改善现有技术中木方在离开挤压定型装置后，易出现松开、反弹的问题。

2、为了实现上述目的，本实用新型采用了如下技术方案：一种用于再生复合木方的包覆装置，包括动力电机，所述动力电机的输出端固定连接有减速机，所述减速机的输出端固定连接有主动齿轮，所述主动齿轮的外壁啮合有回转齿轮，所述回转齿轮的左侧侧壁固定连接有转向盘，所述转向盘的左侧侧壁固定连接有线圈，所述转向盘的左侧侧壁固定连接有长杆，所述长杆的外壁固定连接有矩形块，所述矩形块的内壁固定连接有夹线器，所述减速机的顶端固定连接有固定座，所述固定座的外壁固定连接有固定板，所述固定板的左侧侧壁固定连接有定位轴，所述固定座的上表面接触有木方，所述固定座的上表面设置有定位机构；

3、所述定位机构包括侧压轮，所述侧压轮固定连接在固定座的上表面上，所述侧压轮的外壁固定连接有上压板。

4、作为上述技术方案的进一步描述：

5、所述侧压轮设置有两组，两组所述侧压轮呈对称设置。

6、作为上述技术方案的进一步描述：

7、所述上压板的底部与木方的顶部相接触，所述侧压轮的外壁与木方的外壁相接触。

8、作为上述技术方案的进一步描述：

9、所述回转齿轮的内壁转动连接在定位轴的外壁上。

10、作为上述技术方案的进一步描述：

11、所述转向盘的内部开设有圆形槽口，所述矩形块的内部开设有矩形槽口。

12、作为上述技术方案的进一步描述：

13、所述矩形块设置有两组，两组矩形块呈对称设置。

14、本实用新型具有如下有益效果：

15、1、本实用新型中，装置通过侧压轮与上压板组成的定位机构，在木方离开挤压定型装置进入包覆环节后，从侧面和顶部对木方形成全方位持续稳固约束，避免木方因失去约束出现结构松开、形态反弹，确保木方始终保持挤压定型后的精准密度与形状，为后续包覆作业奠定稳定基础。

16、2、本实用新型中，通过转向盘带动夹线器做匀速圆周运动，配合木方稳定输送，使线材以恒定张力均匀紧密缠绕在木方外壁，同时动力系统精准控速，实现包覆与送料高度协同，减少因木方形态异常导致的包覆偏差，降低返工率，保障每次作业的稳定性与高效性，提升最终产品质量。

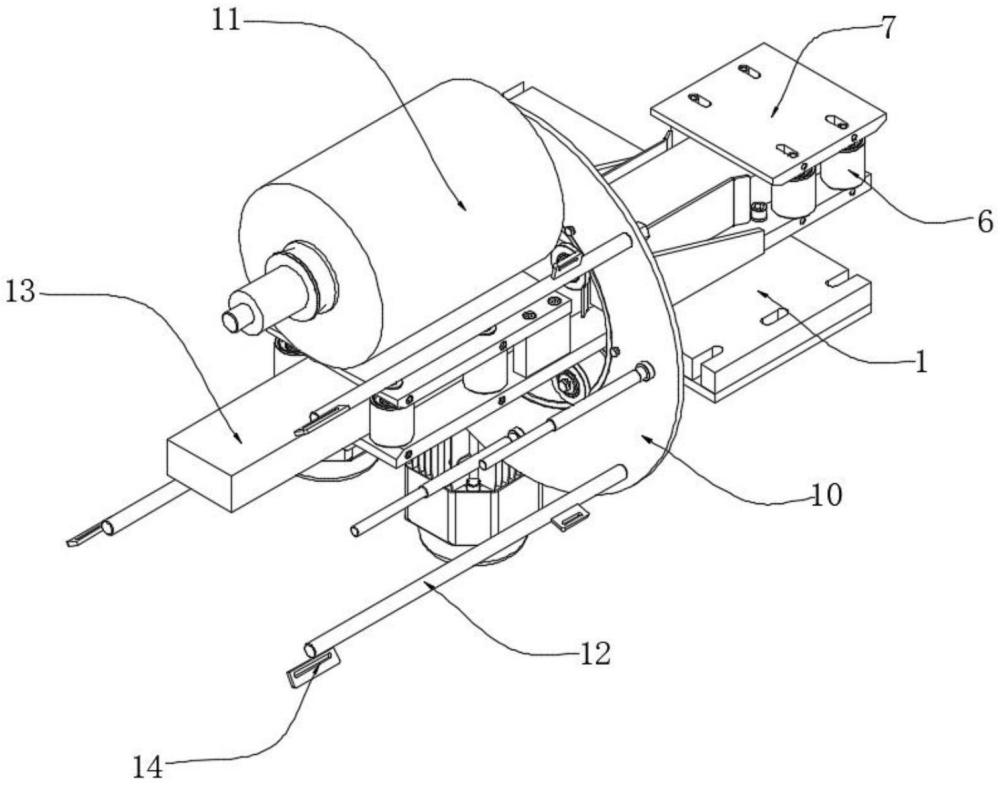

1.一种用于再生复合木方的包覆装置，包括动力电机(2)，其特征在于：所述动力电机(2)的输出端固定连接有减速机(3)，所述减速机(3)的输出端固定连接有主动齿轮(4)，所述主动齿轮(4)的外壁啮合有回转齿轮(5)，所述回转齿轮(5)的左侧侧壁固定连接有转向盘(10)，所述转向盘(10)的左侧侧壁固定连接有线圈(11)，所述转向盘(10)的左侧侧壁固定连接有长杆(12)，所述长杆(12)的外壁固定连接有矩形块(14)，所述矩形块(14)的内壁固定连接有夹线器(15)，所述减速机(3)的顶端固定连接有固定座(1)，所述固定座(1)的外壁固定连接有固定板(9)，所述固定板(9)的左侧侧壁固定连接有定位轴(8)，所述固定座(1)的上表面接触有木方(13)，所述固定座(1)的上表面设置有定位机构；

2.根据权利要求1所述的一种用于再生复合木方的包覆装置，其特征在于：所述侧压轮(6)设置有两组，两组所述侧压轮(6)呈对称设置。

3.根据权利要求1所述的一种用于再生复合木方的包覆装置，其特征在于：所述上压板(7)的底部与木方(13)的顶部相接触，所述侧压轮(6)的外壁与木方(13)的外壁相接触。

4.根据权利要求1所述的一种用于再生复合木方的包覆装置，其特征在于：所述回转齿轮(5)的内壁转动连接在定位轴(8)的外壁上。

5.根据权利要求1所述的一种用于再生复合木方的包覆装置，其特征在于：所述转向盘(10)的内部开设有圆形槽口，所述矩形块(14)的内部开设有矩形槽口。

6.根据权利要求1所述的一种用于再生复合木方的包覆装置，其特征在于：所述矩形块(14)设置有两组，两组矩形块(14)呈对称设置。
