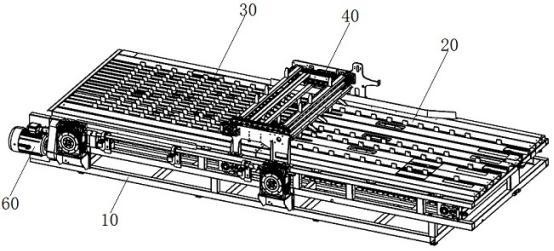

一种木材横切用送料装置的制作方法

本技术涉及一种木材横切用送料装置，属于木工机械。

背景技术：

1、木料横切锯主要是将板材分切成预定长度的设备，木工机械是指在木材加工工艺中，将木材加工的半成品加工成为木制品的一类机床，木工机械当中，使用较多的加工方式是锯切，比如木料横切锯，就是把木料分切成预定长度的设备。

2、现有技术“申请号：202220332780x”公开了一种自动木料横切锯，其中包括机架1和设在该机架1上的送料机构3、分切机构7。该现有技术存在一个缺陷，由于机架的长度不够，导致分切机构7只能设置一排或两排锯片，无法将木材横切成更短的木料。因此，当需要将木材横切成更短的木料时，为了安装多排锯片而不得不增加机架的长度，此时送料机构3的链条长度便会过长，导致链条在运行过程中容易出现松动或跳齿现象，影响送料的稳定性和切割精度；同时，过长的链条还会增加磨损，降低传动效率，加大维护成本。

3、而且上述现有技术的送料机构3也存在一个缺陷，当需要将木材横切成更短的木料时，拨杆架上的拨杆分布比较密集，而木材被送到分切机构7之前需要进行左右移动调整，木材端头在左右移动时容易发生轻微偏移而与最外侧的两组拨杆发生碰撞，导致卡料的问题，影响送料工序的正常进行。

4、为此，如何提供一种送料稳定、避免卡料的木材横切用送料装置，是本实用新型的研究目的。

技术实现思路

1、针对上述技术的不足，本实用新型提供一种木材横切用送料装置，整体采用三段式的送料结构，其中第一送料机构和第二送料机构的链条相互独立设置，避免了链条过长而导致送料不稳定的问题；并且第一送料机构上排列的拨杆相对居中且分布较疏，不会出现木材端头左右移动时与最外侧的两组拨杆发生碰撞，从而导致卡料的问题。

2、为解决现有技术问题，本实用新型所采用的技术方案是：

3、一种木材横切用送料装置，包括机架和设在该机架上的第一送料机构、第二送料机构，以及用于将木材从第一送料机构推送至第二送料机构的第三送料机构；

4、所述第一送料机构包括若干组设在所述机架顶部的第一托料杆，以及环形设置在所述第一托料杆下方的第一链条，所述第一链条沿其周向间隔设有若干组第一拨杆架，所述第一拨杆架上间隔设有若干组第一拨杆，所述第一拨杆从两组所述第一托料杆之间穿过并高出所述第一托料杆；

5、所述第二送料机构包括若干组设在所述机架顶部的第二托料杆，以及环形设置在所述第二托料杆下方的第二链条，所述第二链条沿其周向间隔设有若干组第二拨杆架，所述第二拨杆架上间隔设有若干组第二拨杆，所述第二拨杆从两组所述第二托料杆之间穿过并高出所述第二托料杆；

6、所述第三送料机构包括两组横跨所述机架宽度方向设置的立板，所述立板的内侧环形设置有第三链条，所述第三链条沿其周向间隔设有若干组第三拨杆架，所述第三拨杆架上间隔设有若干组第三拨杆。

7、进一步的，所述第一送料机构远离所述第二送料机构的一端为进料端，所述第二送料机构远离所述第一送料机构的一端为出料端。

8、进一步的，所述第一链条的一端通过第一传动杆连接有第一减速机，所述第二链条的一端通过第二传动杆连接有第二减速机，所述第一减速机与第二减速机之间通过一联动杆同步传动，所述第二减速机的输入端传动连接有伺服电机。

9、进一步的，所述第三链条的一端转动设有第三传动杆，所述第三传动杆通过链条链轮与所述第一传动杆同步传动。

10、进一步的，若干组所述第二拨杆沿所述机架的宽度方向均匀分布，若干组所述第一拨杆沿所述机架的宽度方向居中分布，且相邻两组所述第一拨杆之间的间隔大于相邻两组所述第二拨杆之间的间隔。

11、进一步的，所述第一托料杆和第二托料杆首尾连接，并沿所述机架的长度方向设置。

12、进一步的，所述机架顶部的一侧还固定设有基准板，所述基准板从所述第一送料机构延伸至所述第二送料机构。

13、本实用新型的有益效果是：1.整体采用三段式的送料结构，其中第一送料机构和第二送料机构的链条相互独立设置，避免了链条过长而导致送料不稳定的问题；2.第一送料机构上排列的拨杆相对居中且分布较疏，避免出现木材端头左右移动时与最外侧的两组拨杆发生碰撞，从而导致卡料的问题。

1.一种木材横切用送料装置，其特征在于：包括机架和设在该机架上的第一送料机构、第二送料机构，以及用于将木材从第一送料机构推送至第二送料机构的第三送料机构；

2.根据权利要求1所述的一种木材横切用送料装置，其特征在于：所述第一送料机构远离所述第二送料机构的一端为进料端，所述第二送料机构远离所述第一送料机构的一端为出料端。

3.根据权利要求1所述的一种木材横切用送料装置，其特征在于：所述第一链条的一端通过第一传动杆连接有第一减速机，所述第二链条的一端通过第二传动杆连接有第二减速机，所述第一减速机与第二减速机之间通过一联动杆同步传动，所述第二减速机的输入端传动连接有伺服电机。

4.根据权利要求3所述的一种木材横切用送料装置，其特征在于：所述第三链条的一端转动设有第三传动杆，所述第三传动杆通过链条链轮与所述第一传动杆同步传动。

5.根据权利要求1所述的一种木材横切用送料装置，其特征在于：若干组所述第二拨杆沿所述机架的宽度方向均匀分布，若干组所述第一拨杆沿所述机架的宽度方向居中分布，且相邻两组所述第一拨杆之间的间隔大于相邻两组所述第二拨杆之间的间隔。

6.根据权利要求1所述的一种木材横切用送料装置，其特征在于：所述第一托料杆和第二托料杆首尾连接，并沿所述机架的长度方向设置。

7.根据权利要求1所述的一种木材横切用送料装置，其特征在于：所述机架顶部的一侧还固定设有基准板，所述基准板从所述第一送料机构延伸至所述第二送料机构。
